频闪仪如何测量转速?

作者:美国蒙那多 时间:2021-03-25 19:35:07浏览737 次

信息摘要:

在一些情况下,当你可以关闭设备并安装一条反射带时,光学转速表就很容易用于转速测量。无法关闭设备时,必须使用频闪仪。当闪光速度低于300 FPM时,人类的眼睛不容易被频闪仪骗到看到停止的图像。因此,频闪仪几乎不可能在300 FPM以下用于检查或测量转速。

使用频闪仪测量转速

频闪仪的主要用途是让运动物体看上去静止以进行诊断检查目的。然而,频闪仪可以用来测量速度。为了要做到这一点,需要考虑几个因素。首先,被测量的物体所有360°旋转时都应可见(例如轴端)。其次是物体上应该有一些独特的部分,比如螺栓、键槽或缺陷用作参考点。如果被观察的物体是完全对称的,那么用户需要在单个位置用胶带或油漆标记对象仅供参考。

频闪仪的正确使用方法

如果转速在频闪仪的范围内,则从zui高转速开始闪光频率,并将闪光频率调低。在某个时刻,你会停止运动只看到一个物体的图像。请注意,以两倍于图像的实际速度你会看到两幅图像。当你接近正确的速度,你可能会看到三个,四个或更多的图像在谐波的实际速度。你看到的张图片是真实速度。为了确认真实速度,记下读数,并将频闪仪调整至该读数的一半,或按下÷2按钮。你应该再次看到一个图像(可能是相位)相对于个看到的图像移动。

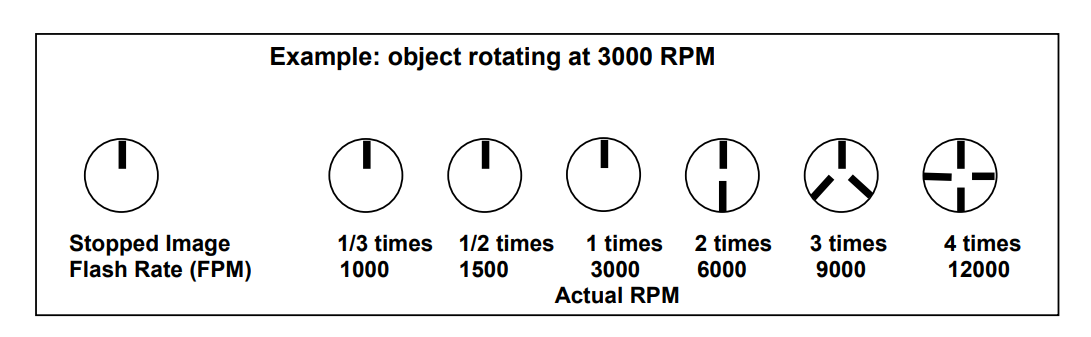

例如,当查看带有单个键槽的轴时,您将看到一个键槽键槽在实际速度和1/2、1/3、¼等速度下的静止图像实际速度。你会看到2张钥匙通道的图片,速度是实际速度的2倍,3键槽3次等。FPM等于轴每分钟转数(RPM)以zui高的闪光频率,只给出键槽的一个静止图像。

频闪仪如何测量转速

在一些情况下,当你可以关闭设备并安装一条反射带时,光学转速表就很容易用于转速测量。无法关闭设备时,必须使用频闪仪。当闪光速度低于300 FPM时,人类的眼睛不容易被频闪仪骗到看到停止的图像。因此,频闪仪几乎不可能在300 FPM以下用于检查或测量转速。

相移

内部相移是频闪仪上使用的一种功能,它允许用户在视觉上将参考标记移动到不同的观察位置。当参考标记被隐藏或遮挡时,此技术非常有用。移动参考标记通常通过点动按钮完成,该按钮可重新定位图像。外部相移允许跟踪变速机械。外部相移还允许旋转角度或时间(usec)的固定延迟。频闪仪闪烁因外部触发信号而延迟。此功能用于查看与触发信号定时不同的周期性操作的瞬间。例如,您可能在上止点(TDC)触发发动机,并且气门打开。如果您希望看到阀门关闭,可以使用频闪仪的电子设备将相位移动180度。

频闪仪如何选购?

选择电源类型:交流固定式和手持式频闪仪或充电电池的便携式频闪仪。当选择频闪仪时,考虑你想要观察的设备的速度、环境的类型、光的亮度和触发选项。正如刚才讨论的,考虑相移的需要。你需要频闪仪作为带有外部传感器的转速表吗?要查看整个系列的蒙那多数字频闪仪,请通过以下网址与我们联系:http://www.fzyq.cn/pinshanyi/ 或浏览文章《蒙那多频闪仪》和《便携式频闪仪LUYOR-905》,查看更详细的产品介绍。
