便携式频闪仪在印刷质量检查的应用

作者:上海峰志 时间:2021-05-10 09:04:49浏览240 次

信息摘要:

当我们将便携频闪仪的闪光频率调节到与印刷图案运动速度接近或同步时,由于人眼的视觉残留原因,高速运动的印刷图案变得缓慢运动或相对静止,利用这种原理,我们可以用人眼直观地检查每个印刷图案的印刷质量,且不会造成任何色彩失真。在印刷包装行业,便携式频闪仪在印刷机、检品机、分切机、复卷机、压膜机、烫金机、合掌机等场合广泛应用。

精美的产品从生产到上市销售,产品包装是一定绕不过去的一个工序,精美的包装不仅能够对产品起到非常好的宣传作用,而软包装印刷是整个印刷产业的重要组成部分,如何提升软包装印刷质量,是每个软包装印刷企业需要重点关注的问题。对于表面印刷质量检测,便携式频闪仪就是目前软包装行业中应用十分广泛的检测设备之一.

便携式频闪仪在印刷行业是怎么如何检查印刷质量呢?

在实际使用过程中,当我们将便携频闪仪的闪光频率调节到与印刷图案运动速度接近或同步时,由于人眼的视觉残留原因,高速运动的印刷图案变得缓慢运动或相对静止,利用这种原理,我们可以用人眼直观地检查每个印刷图案的印刷质量,且不会造成任何色彩失真。在印刷包装行业,便携式频闪仪在印刷机、检品机、分切机、复卷机、压膜机、烫金机、合掌机等场合广泛应用。

用户需根据使用场合来选用合适的频闪仪,一般情况下,便携式频闪仪适合于经常要变换观测位置的场合;充电式频闪仪,适合于用电不方便的场合;多联固定式频闪仪则适合于宽幅检测场合,如检品机、印刷机。另外,在选择多联固定式频闪仪时要注意,频闪仪的照射辐宽应当不小于被观测印刷品的有效幅宽。

便携式频闪仪分为内触发自动闪光和外触发自动跟踪两种工作模式。频闪仪的内触发工作模式以设定频率闪光,适合于机器速度比较稳定的场合。对于机器速度经常变化或者不想手动调整频率时,可采用外触发工作模式。在外触发工作模式下,频闪仪通过外接光电转速传感器激光转速传感器获取与外部图像运动频率相关的信号,频闪仪内部自动计算图像的允许频率并自动闪光,从而实现印刷图案的自动跟踪。

便携式频闪仪的初始用途是减慢或“停滞"移动物体的明显运动。这使您能安全、容易地分析它们的运行时间行为。为了使物体表现得移动得更慢,您需要以一稍高或稍低于实际速度的频率频闪。您只需使用COARSE/FINE调节旋钮,直到获得希望的显著运动。谐频图象在物体实际速度的整数和分数倍时出现。


例如,一个以1,000 RPM 的转速旋转的风扇将表现为停滞,当频闪频率为其整数倍,如2,000(2x),3,000(3x),4,000(4x)等等,或分数倍,如500(1/2x),750(3/4x),1,500(1 1/2x), 等等。

一些频闪图象表现为“单个的"而另一些表现为“多个"。这对您确定物体的实际速度很重要。

决定物体的真正的RPM便携式的频闪仪可用作数字式的测速计以确定物体真正的RPM和/或互换速度.这是由物体运动视觉上的停滞和在LCD显示器上读数而完成的.对于的频闪仪来说,核实停滞图象不是物体实际速度的谐频是十分重要的.

便携式频闪仪的使用方法

按键使用说明

1、×2在内部模式下,按此开关可使频闪仪频率成倍增加

2、÷2在内部模式下,按此开关可使频闪仪频率降低一半

3、HZ/FPM循环选择键

4、 +线速度频率显示增加

5、 -线速度频率显示减小

6、SIG:输入输出连接口,根据外部信号调节频闪和信号输出

7、POWER:电源插头

8、ON/OFF:电源开关

便携式频闪仪的具体操作步骤

1) 先估测图案的运动频率。频闪仪在测量直线工作的物体,如印刷机及检品机等的操作上,并非是用来测量“印刷滚筒或马达”的转速,而是希望获得同步静止画面,以监控其印刷品质。换言之,欲调整频闪仪闪光速率时,应依据“每分钟拉出多少张画面”的频率来调整,而非依据“每分钟拉出多少米”调整。在实务上我们以印刷机为例:

假设印刷机每分钟印出 100Meters,且印出之图面长度为10cm,则该等机械每分钟应是印出1000张图面。其计算方法如下:

1 米 ÷ 10cm=10 张……………表示每米包括 10 张图面。

10 张 × 100 米(每分钟)=1000 张……表示每分钟印出 1000 张图面。

此时,如将频闪仪的闪光速率调整到 1000FPM 后,即可轻易获得清晰之同步静止画面。因此,如果寻找直线运送中图面的同步静止画面,应预先以上列的计算法,算出每分钟印出多少张图面后,再来调整频闪仪的闪光速率,将可较轻易获得其同步静止画面。同理,也可轻易地换算出该设备的产量。

2) 将频闪仪的闪光源照射向被测物体。

3) 由高频往低频方向调整到估算频率,再微调直到被测物体显现出个清晰的同步静止画面为止。在确认静止画面时可借由该被测物体的外、轮廓、标记等等,来确认是否与停止不动时的画面完全相同,也可以调整其两倍的频率,来确认是否存在两个重叠影像,从而确定其一倍频率时的影像,是真实同步静止画面,也是其真实的 RPM或 FPM。

4) 读出数字幕上所显示的数值,即是该被测物体之每分钟的工作次数(或称RPM;或称 FPM)。

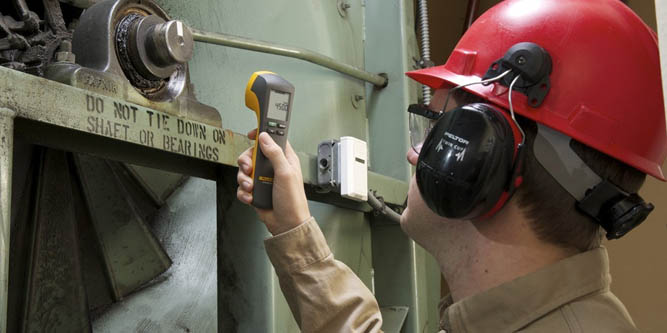

便携式频闪仪测量电机转速

上图:便携式频闪仪测量电机转速

便携式频闪仪的使用注意事项

1、用户在频闪仪选型之前必须根据实际使用情况选定是手提便携式还是多联宽幅固定式。手提便携式频闪仪适合于需要经常变换观测地点的工作情况。而固定式则适合于宽幅检测;如用于检品机、印刷机在线检测。

2、使用频闪仪之前,建议用户先根据当前的机械速度和被测图案的大小,估算山当前图案的工:作频率,然后将仪器的闪光频率调到这一估算值后再做的调整。这样对初次使用频闪仪的用户来说,能快速达到静止观测的效果。

3、由于塑料薄膜在印刷时会产生很强的静电,在使用频闪仪的过程中,用户务必要注意仪器的接地措施,否则很容易使仪器的控制线路部分受到强大的静电干扰,直至将内部芯片损坏,导致仪器不能正常工作。

便携式频闪仪操作误区

1、频闪仪的闪烁频率过低

  由于印刷图案较大或印刷速度较低,图案运动速度缓慢,此时使用频闪仪就不合适。当频闪仪在500次/分以下的频率频闪,在观察图案时,眼睛会感觉很晃眼,好像无法看到相对静止的印刷图案。这种情况下,并不是频闪仪本身出现了问题,而是人眼很难清楚分辨瞬间闪光反射到人眼的图案。用于人眼直接观察印刷图案的场合,要求频率在500次/分以上。

2、频闪仪的闪烁频率过高

氙气灯管都是有一定的寿命的,其寿命以闪光次数表示。过高的闪烁频率使用时,频闪仪灯管的使用时间会缩短。一般情况下,当印刷图案出现问题时,不会只出现单个图案不好,而是会出现连续一批(多个)图案都存在问题。所以在检验产品表面质量时,并不需要对每个印刷图案进行逐个检验,此时可以降低频率使用,把频率设在图案运动频率的1/n倍,都可以让图案相对静止,建议频率选择在2000f/m-4000f/m左右,即保证了清楚观测图案的效果,同时延长了频闪仪灯管的使用寿命。

3、频闪仪的闪光亮度问题

频闪灯管的大功率是固定的,其单次闪光亮度跟频率是成反比的。在高频闪光下,亮度肯定会比低频的时候低。在实际使用过程中,并不是闪光亮度越高越好,对于反光较强的印刷材质,则需要亮度较低且柔和的灯光,并且对于不同的使用者来说,灯光的亮度要求也不一致。
