光电转速传感器的测量原理和分类

作者:上海峰志 时间:2023-03-13 09:52:58浏览1182 次

信息摘要:

光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。

光电转速传感器的测量原理

反射型光电转速传感器适应微小物体,特别是微小旋转体的测量。由于传感器内装有光源、感光元件以及放大器等,因此体积很小,使用起来很方便。光源是经过频率调制的,所以抗干扰性很强,可供用户测量时确认工作状态。

从光源发射出来的脉冲光,经过被检测物体的反射,为光电晶体管接收,随后经过交流放大器放大到适当的电平后,进行检波和积分,再转换成直流电压信号。波形整形与一定的直流电压相比较,高于此值,输出为Hi,低于此值,输出为Lo。光电传感器的状态指示灯输出高电平Hi时,LED点亮,输出低电平Lo时, LED不亮,用来作为状态确认。

光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。

光电转速传感器

光电转速传感器分类

⑴槽型光电传感器 把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光,在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时,光被遮挡,光电开关便动作。输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

⑵对射型光电传感器 若把发光器和收光器分离开,就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关,简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧,检测物通过时阻挡光路,收光器就动作输出一个开关控制信号。

⑶反光板型光电开关 把发光器和收光器装入同一个装置内,在它的前方装一块反光板,利用反射原理完成光电控制作用的称为。

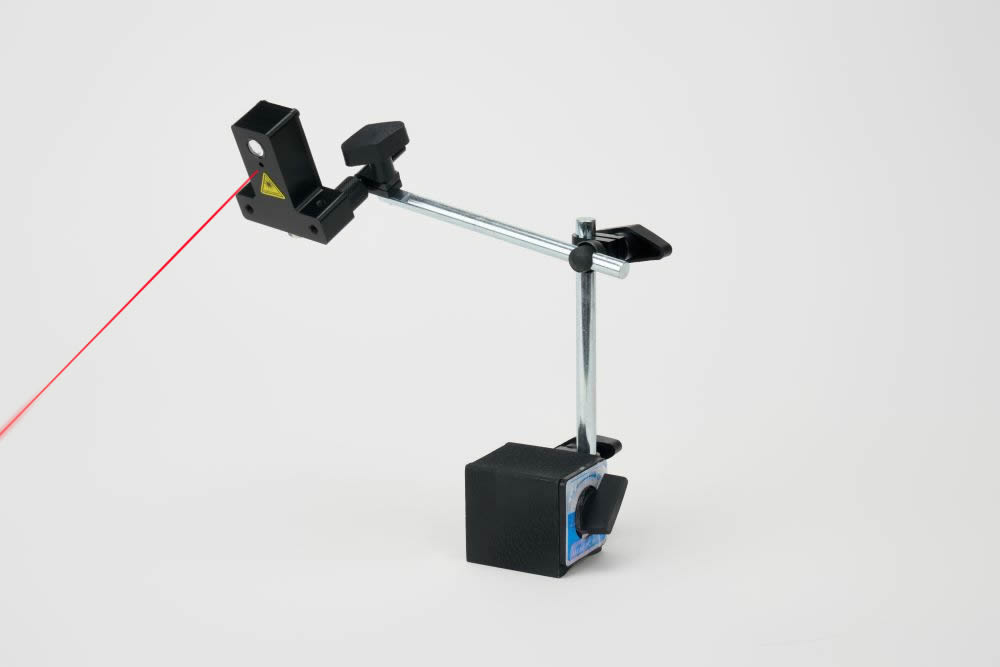

光电转速传感器

上海峰志仪器有限公司现货销售美国蒙那多公司生产的光电转速传感器ROS-W和激光转速传感器ROLS-W,咨询电话:13818683556
