空调制冷剂泄漏的荧光示踪检漏

作者:美国spectroline 时间:2021-04-08 15:21:43浏览3160 次

信息摘要:

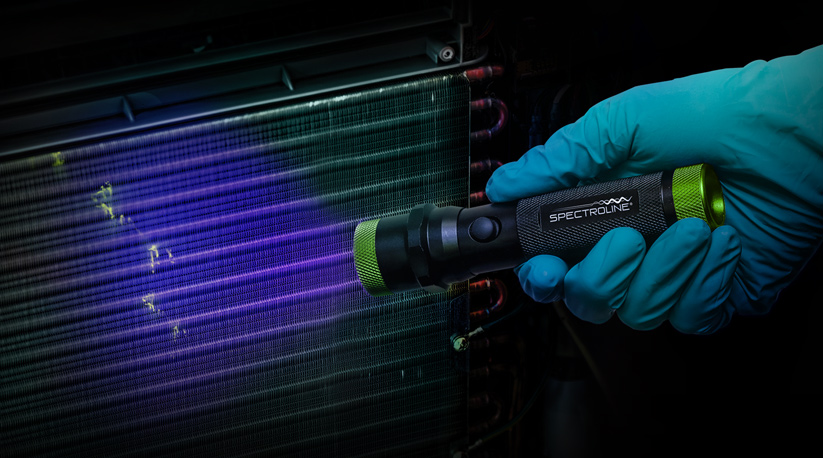

荧光检漏是利用荧光检漏剂在紫外/蓝光检漏灯照射下会发出明亮的黄绿光的原理,对各类系统中的流体渗漏进行检测的。在使用时,只需将荧光剂按一定比例加入到系统中,系统运作 20 分钟后戴上专用眼镜,用检漏灯照射系统的外部,泄漏处将呈黄色荧光。

荧光示踪检漏 —— 一种高效简便的检漏方法

泄漏检测一直是正压密闭循环特别是空调制冷系统的一大难题。任何正压密闭循环系统如空调系统在运行过程中始终面临着泄漏问题,低成本、方便、准确、快速找到泄漏点一直是相关产业的长期要求,即要求我们不仅要确定系统是否泄漏(定性)同时也要准确知道漏点在什么位置(定位)。因此,为了彻底解决系统泄漏的难题,相关专业人士不断探索检漏的新方法。

在全球汽车领域,示踪检漏产品已经得到了美国通用、福特、克莱斯勒、美洲豹、日本丰田、日产尼桑、德国大众、法国雪铁龙、沃尔沃、欧宝以及韩国现代、日本小松等汽车和工程机械制造商的认可。同时在生产线及售后服务领域得到广泛应用。

 在中央空调、商用空调领域,示踪检漏法也得到了顿汉 · 布什、荏原、开利、特灵等制冷制造商的成功认可!示踪检漏产品目前已在汽车、军事装备、船舶、空调、航空、内燃机车、冶金、采矿、工程机械等行业的空调、制冷、发动机、液压传递、自动波箱、水冷却等密闭系统的泄漏检测。 示踪检漏技术可同时用于各种工业压力容器、管路、器材的无损探伤,也可在化工生产设备的检修得到应用。 此外示踪检漏法可加强或补充传统检漏方法的效果,如高压水检中添加示踪剂可使漏点更加明显,并可准确的看到漏点位置!

示踪检漏是应用特定波长的光照射待检测系统或工件的外部,泄漏点发出强烈的荧光,即可清晰地看见泄漏处,迅速发现zui小的泄漏。是的可以测定空调制冷及油路、水路系统泄漏的预防性,计划性维修方法。

what_to_do_when_your_cars_air_conditioner_stops_working-pic-2520838923619851333-1600x1200.jpeg

荧光示踪检漏特点
1. 灵敏度高。定位准确,可检出泄漏率为 16 克/年。
2. 一次加入,长期有效,已加示踪剂的系统可随时检查泄漏与否!
3. 使用简便,迅速。LUYOR 检漏仪可配合的LUYOR 示踪剂。
4.LUYOR 的第二代示踪检漏类产品可以和目前市场上任何牌号的荧光示踪检漏类产品兼容,互换!

荧光示踪检漏使用
1. 将示踪剂一定比例加入到系统内。
2. 系统运行20分钟以上,戴上专用眼镜,用检漏仪照射系统的外部,泄漏处将呈明亮的黄色荧光。
3. 修理后,重新检查泄漏。用专用清洗剂清除泄漏处的示踪剂。
4. 检漏仪必须与示踪剂配套使用。

对照以下事实,您也可以这样做:
1 .当车辆送到修理厂进行加机油、润滑油、修理空调等保养或维修时,随时向顾客推荐检漏服务。
2 .使用示踪检漏法检查汽车上的泄漏,当顾客现场看见漏点处发出的明亮荧光时,因为 “ 眼见为实 ” ,及时方便、简单、高效的特点,同时也节约了顾客的时间及修理费用,因此顾客很容易接受您的推荐。

荧光示踪检漏的特点
① zui简便—— 只需三个步骤: 1. 将示踪剂加入系统; 2. 运行系统 15 分钟后; 3. 用检漏灯探查系统外部(漏点处呈荧光)。
② zui准确—— 既能定性(是否有漏点),又能定位(漏点在哪里),不存在主观猜测。
③ zui快捷—— 可以在几分钟内地发现漏点,漏点处都会发出明亮的荧光;对于特别小的漏点可能需要让荧光示踪剂在系统中运行 1 — 2 天的时间;但是一旦示踪剂渗漏出来,用检漏灯检测漏点处立即呈现荧光。
④ zui有效—— 灵敏度极高,小于 5 克/年的渗漏点亦可以被准确发现。
⑤ 安全—— 对被检测的系统无害、对人身安全无伤害。
⑥ 预防性维护和诊断—— 可用于将来可能出现的渗漏检测。
⑦ 成本低廉—— 成本低廉的空调(及其它正压密闭循环系统)检漏方法。
⑧ 技术先进—— 荧光示踪检漏技术是目前zui先进的空调系统检漏技术,同时也代表着未来检漏技术的发展方向。

空调制冷剂泄漏检测的七种方法
制冷剂泄漏是空调使用中zui为常见的故障。制冷剂泄漏容易造成环境污染,另外增加车主维护车辆的费用和时间。以下是汽车空调检漏的七种方法。

目测检漏
发现系统某处有油迹时,此处可能为渗漏点。目测检漏简便易行,没有成本,但是有很大缺陷,除非系统突然断裂的大漏点,并且系统泄漏的是液态有色介质,否则目测检漏无法定位,因为通常渗漏的地方非常细微,而且汽车空调本身有很多部位几乎看不到。

肥皂水检漏
向系统充入 10-20kg/cm2 压力氮气,再在系统各部位涂上肥皂水,冒泡处即为渗漏点。这种办法是目前路边修理厂zui常见的检漏方法,但是人的手臂是有限的,人的视力范围是有限的,很多时候根本看不到漏点。

氮气水检漏
向系统充入 10-20kg/cm2 压力氮气,把系统浸入水中,冒泡处即为渗漏点。这种方法和前面的肥皂水检漏方法实质一样,虽然成本低,但有明显的缺点:检漏用的水分容易进入系统,导致系统内的材料受到腐蚀,同时高压气体也有可能对系统造成更大的损害,进行检漏时劳动强度也很大,这样就使维护检修的成本上升。

卤素灯检漏
点燃检漏灯,手持卤素灯上的空气管,当管口靠近系统渗漏处时,火焰颜色变为紫蓝色,即表明此处有大量泄漏。这种方式有明火产生,不但很危险,而且明火和制冷剂结合会产生有害气体,此外也不易准确地定位漏点。所以这种办法现在几乎没有人使用了,如果您能够看到,那可能是正处在非文明社会阶段。

气体差压检漏
利用系统内外的气压差,将压差通过传感器放大,以数字或声音或电子信号的方式表达检漏结果。此方法也是只能 “ 定性 ” 地知道系统是否渗漏而不能准确地找到漏点。

电子检漏
用探头对着有可能渗漏的地方移动,当检漏装置发出警报时,即表明此处有大量的泄漏。电子检漏产品容易损坏,维护复杂,容易受到环境化学品如汽油、废气的影响,不能准确定位漏点。

荧光检漏
它是利用荧光检漏剂在紫外/蓝光检漏灯照射下会发出明亮的黄绿光的原理,对各类系统中的流体渗漏进行检测的。在使用时,只需将荧光剂按一定比例加入到系统中,系统运作 20 分钟后戴上专用眼镜,用检漏灯照射系统的外部,泄漏处将呈黄色荧光。

荧光检漏的优点是定位准确,渗漏点可以直接用眼睛看到,而且使用简单,携带方便,检修成本较低,代表了汽车检漏的发展方向。据了解, TP 荧光检漏技术在国外已经有 50 多年的历史了,得到了包括 通用、福特、克莱斯勒、美洲豹、卡特彼特、派卡、丰田、本田、日产、马自达、三菱、大众、奥迪、戴姆勒(奔驰)、宝马、雪铁龙、沃尔沃、欧宝、现代等 在内的主要汽车制造商的认可和应用。


空调系统制冷剂检漏知识问答

传统的检漏方法有哪几种 ?
主要有以下几种:
1. 看 ―― 目测检漏:当发现系统某连接处有油迹时,此处可能为泄漏点。
2. 看--肥皂水检漏:向系统充入10 ~ 20kg/cm2压力的氮气,向系统各部位涂肥皂水,冒泡处为漏点。
3. 看 ―― 氮气水检:将系统充入10 ~ 20kg/cm2压力的氮气,将系统浸入水中,冒泡处为漏点。
4. 看 ―― 卤素灯检漏:使用不含卤素物质的石油气。点燃检漏灯,手拿卤素灯上的空气管,管口靠近系统可能泄漏处,火焰颜色变为紫蓝色,即表示此处有大量泄漏。
5. 听 ―― 电子检漏:用探头对着各可能泄漏部位移动,当检漏仪发出泄漏报警时,此处即为泄漏点。
6. 看 ―― 气体差压检漏法:利用系统内外气压差将压差通过传感器放大,以数字或声音或电子信号的方式表达检漏结果。一般有真空负压检漏、氦气、氮气正压检漏。

传统的检漏方法有哪些优点和缺点?
1. 非系统突然性的断裂的大漏点,并且系统泄漏的是液态有色介质否则目测检漏无法定位通常是非常细微的泄漏点。此法不适合空调系统等气态系统的检漏。
2. 肥皂水检漏、氮气水检存在非常明显的缺点,水分易进入系统,腐蚀系统的材料。检漏时需将系统解体分段检测,反复拆卸,清除水分等,劳动强度大,高压气体可能对系统造成更大的破坏,无疑给系统生产商增加更多的保养费用,用户和维修单位的成本负担上升。
3. 卤素火焰检漏的缺点明显:明火经常引燃周围环境不可避免的油品、清洗剂等易燃物,同时明火与制冷剂结合可产生有毒气体,此外易受环境的油气化学品干扰,定性检测,不易准确定位漏点,只测少数含有卤素化合物的气体系统。
4. 电子检漏产品易损坏,维护复杂。容易受到环境化学品如汽油、废气、各种油气、液态等的影响,绝大多数用户的反映是 “ 光有报警信号知道漏了!但漏点不知道在哪里! ” ,即只能 “ 定性 ” 不能 “ 定位 ” 的缺点,不能彻底解决系统检漏难题。
5. 气体差压检漏法:无论是真空负压检漏、氦气、氮气正压检漏法,只能 “ 定性 ” 地知道系统是否泄漏而不能准确的找到漏点!同时,此类方法只刊登系统的生产在线检漏。

传统检漏方法的总结和分类
综上所述,我们得知,传统的检漏方法分为两类:
1. 利用系统内原有的气体介质的某些化学我传达泄漏与否。如电子检漏、卤素检漏。此类方法的检测设备专用性强。特写的系统只能用特写的检测设备,优点是能 “ 定性 ” ,缺点是不能 “ 定位 ” !
2. 向系统中加入原有介质以外的某些气体物质,利用这些物质的物理特性传达泄漏与否!如肥皂水检漏、氮气水检、气体差压检漏。此类方法优点是可以 “ 定位 ” ,缺点是检测设备价格昂贵(气体差压检漏)、或设备体积大(氮气水检、气体差压检漏),或劳动强度大而且可泄漏率低。

加到被检测系统内的任何物质必须具备哪些条件?
空调制冷系统在运行过程中要求在其中长期存在的物质具有如下特点:
 高度的化学稳定性,热稳定性。
 良好的材料相容性。
 不影响系统运行性能。
 不含水分(水分含量低于 50ppm)。

有没有一种结合传统的检漏方法新的检漏方式呢?
有!就是示踪检漏法。是一种预防性和计划性的检漏方法,既可定位又可定性。

什么是示踪检漏法?
是一种结合传统的检漏方法的优点zui新的检测技术。是向系统中加入一种渗透性极强的 BON 荧光类液体材料,与系统自身的原有介质相融合,随着系统介质的循环或者滚动渗透到系统的外部保留在泄漏点,用相应的检漏灯照系统外部探查,泄漏点激发出非常明亮的黄、白等颜色明亮荧光,从而指示系统的准确漏点!

示踪检漏法包含几种工具材料?
1. 示踪剂。 2. 检漏灯及荧光增加眼镜。 3. 加注工具。

示踪剂对系统的材料有影响吗?
没有!LUYOR示踪剂是一种化学性质相当稳定的配方液态材料,不同系统对应的 BON 示踪剂不会和此系统的金属材料(铁、铜、铝等)或高分子材料、橡胶材料、或液态介质有任何反应。

示踪剂对系统的性能工况有影响吗?
没有!在常规系统中空调系统对进入系统的材料要求zui严格,经过《中国上海机电产品质量检测中心》的严格检测表明:即使在加入超过实际需求量五倍示踪剂的情况下,系统性能依然无变化。

示踪检漏法可检测的泄漏率如何(灵敏度)?
经过《中国上海机电产品质量检测中心》的检测,实际可检出年泄漏率为 16g/ 年。

可检测泄漏率可能提高吗?
可以!随着技术的不断进步,示踪剂和检漏灯的性能不断改善和优化,可检出泄漏率目前已达 5g/ 年(LUYOR 公司检测结果)。

示踪检漏灯对人的有伤害吗?
没有!LUYOR 示踪检漏灯采用LUYOR技术制造,与其它同类检漏灯相比,伤害人眼睛的紫外光成份含量极少。只要戴上LUYOR专用荧光增强保护眼镜。就不会伤害眼睛!

工作时必须戴上荧光增强保护眼镜吗?
是!荧光增强保护眼镜除了保护视力不受伤害,同时还可以增强示踪剂的荧光强度。提高系统的可检出泄漏率!发现更小漏点!

示踪检漏方法复杂吗?
不!只需三个步骤: 1. 将示踪剂加入系统。 2. 运行系统 15 分钟后。 3. 用检漏灯探查系统外部。


示踪剂的加注方法如何?
空调制冷系统等含有气态的正压系统可用LUYOR 专用加注工具加注。  其它可敞口系统可直接倒入或将示踪剂与系统介质预先混合加入系统。

示踪剂的加注量如何?
空调制冷系统按照系统额定制冷剂加注量的 3 ‰ 或冷冻油的 1.5 %加注。或者按系统额定量直接加入已添加了LUYOR 示踪剂的制冷剂或冷冻油。其它介质为液体的系统一般按 3 ‰ 的比例添加,如系统使用过一段时间,系统介质性质恶化,可相应提高示踪剂的添加比例。

空调制冷系统的示踪剂加注工具有吗?
有!可以使用LUYOR 加注工具向系统加入示踪剂或冷冻油!使用非常简单!准确!

示踪检漏法可应用于哪些行业或系统的检漏?
航空、车辆、船舶、内燃机车、冶金、采煤、制冷空调、暖通工程、石油化工、工程、机械、等行业。发动机润滑、动力转向、变速箱、液压传递、冷却液化气体的输送管路或储存设备等密闭循环或非循环系统。全部汽车空调、家用、中央空调、其它商用空调等。无论是 R12、R22、R134a、R407C、BrLi 等 CFC、HCFC、HC 等制冷系统,都可使用相应配方的示踪剂。

示踪检漏法对环境有什么要求吗?
几乎没有!但必须保证有电源存在!环境光线越弱,荧光越强!

示踪剂可以长期保存在系统中吗?
毫无疑问!即使系统的气态物质全部漏光,留存系统介质中的示踪剂有效期依然超过保证一年以上。

示踪检漏法可以节约成本吗?
当然!一次加入长期有效!比如对轿车空调系统来说,一年的示踪剂成本一般不超过 20 元人民币。

荧光示踪检漏会给维修中心带来更多利润吗?
答:肯定会的。由于荧光示踪检漏具有准确性、简便性、快捷性、有效性、安全和低成本等特点,因此可以给维修中心节省大量的人工成本和时间,避免不必要的重复劳动;树立汽修厂良好形象和信誉;荧光示踪检漏还可帮助汽修厂节省昂贵的制冷剂,并可减少氟的散发以保护环境。

示踪检漏法到底有哪些优点?
1. 准确定位。因为漏点可以直接用眼睛看得到。 “ 眼见为实,耳听为虚 ”。
2. 使用简单。因为大多数系统都可以配制出相应的示踪剂,而都可用同一检漏灯检测漏点!
3. 预防性和长效性。因为示踪剂可以长期留存在系统中,所以具有预防性和长效性的检漏特点!
4. 携带方便。一个便携式工具箱包含检测用品!使用面广。

示踪检漏法有哪些缺点?
的缺点是检漏灯光照射不到的地方不容易看到漏点!但使用镜面反向同样会看到漏点的荧光!
