荧光适配器配合显微镜在工业的应用

作者:上海峰志仪器 时间:2022-09-13 12:31:09浏览147 次

信息摘要:

荧光适配器配合显微镜可以有很多用途,例如检查电子元件故障分析、检查电路板三防漆涂层、检查混凝土薄片、检查电机轴上的环氧树脂、检查分析尼龙颗粒中的凝胶缺陷,上海峰志仪器有限公司销售的LUYOR-3421荧光适配器激发能量高,激发荧光物质发射的荧光亮,观察效果好,在工业领域得到了很好的应用。

荧光适配器用于检查电子元件故障分析

检查嵌入环氧树脂中的电子元件,横截面,抛光并用荧光环氧染料突出显示。图像是用凯恩士VH-ZST镜头拍摄的。虽然荧光染料的制造商建议使用紫外线激发,但我们的皇家蓝灯头用于这些图像,并被发现优于紫外线。

荧光适配器用于检查电子元件故障分析

荧光适配器用于检查电路板涂层

电路板上的保形涂层,有损坏。使用凯恩士 VH-ZST 镜头拍摄的图像。上排是用紫外线制成的,这是该应用的“传统”波长范围。虽然这适用于从侧面引导的激发,但当光头位于光纤输入端口上方时,紫外线波长与ZST透镜不能很好地配合使用。下排显示了用我们的紫罗兰灯头激发的相同区域。虽然荧光在较低放大倍率下亮度略低,但该光源通过Keyence透镜光学元件效果更好,产生您可以在200x图像中看到的更亮的区域。

荧光适配器用于检查电路板涂层

上图为在紫外光照射下观察的效果

荧光适配器用于检查电路板涂层

上图为在蓝光照射下观察的效果

荧光适配器用于混凝土薄片分析

下图由20μm混凝土薄片制成,采用凯恩士VH-Z100透镜,夜海皇家蓝激发。与上述电子元件一样,荧光染料的制造商建议使用紫外线激发。我们的皇家蓝灯头用于这些图像,并被发现优于紫外线。

荧光适配器用于混凝土薄片分析

薄片由德国哈雷-维滕贝格大学地球科学与地理研究所矿物学和地球化学系提供。

荧光适配器用于检查电机轴上的环氧树脂

小型电机轴用环氧树脂,不属于哪里。使用凯恩士 VH-ZST 镜头拍摄,20 倍放大倍率。

荧光适配器用于检查电机轴上的环氧树脂

电机轴上的环氧树脂,20x

荧光适配器用于检查尼龙颗粒中的凝胶缺陷

尼龙6,6颗粒可以表现出称为“凝胶”的工艺缺陷。如果生产批次中含有过多的凝胶,则可能会影响下游生产。您可以在我们的应用程序文章中阅读有关此内容的更多信息。使用凯恩士 VH-ZST 镜头、皇家蓝激发拍摄的图像。在 100 倍及以上时,图像利用了 Keyence 自动对焦堆叠功能。

荧光适配器用于检查尼龙颗粒中的凝胶缺陷

上海峰志仪器有限公司销售美国路阳LUYOR-3421高强度荧光适配器,能够满足市场上各种体视显微镜和工业显微镜,让你的显微镜轻松成为荧光显微镜

LUYOR-3421荧光适配器

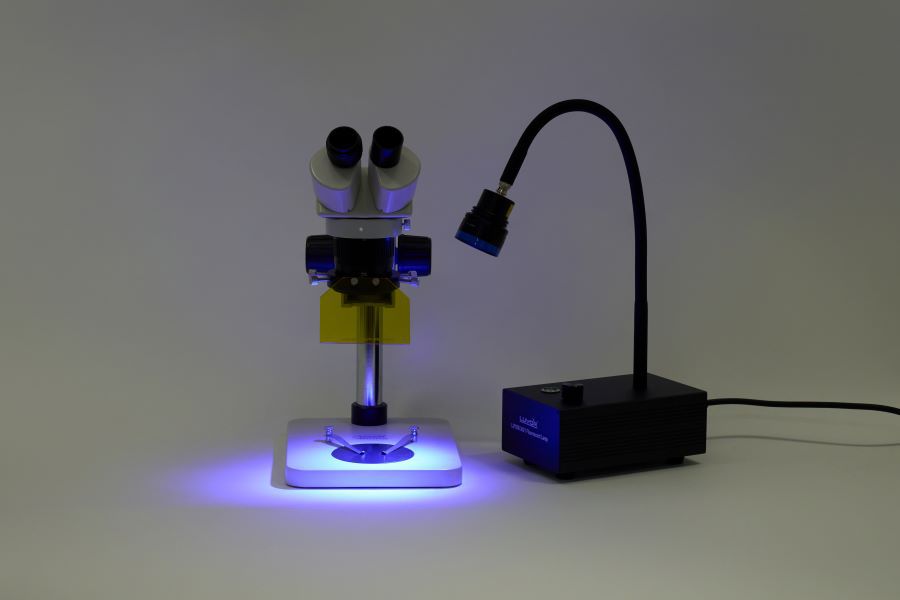

上图为:LUYOR-3421荧光适配器配合体视显微镜
