紫外线表面检查灯让缺陷清晰可见

作者:上海峰志仪器 时间:2021-03-31 09:31:07浏览1569 次

信息摘要:

产品表面缺陷的检查方法是使用波长为10到400 nm的紫外线。借助于这种紫外线挂光源(“俗称黑光灯”)或UV LED紫外线灯,产生在“ UV-A范围”附近的波长为365纳米的紫外光是相对简单的。因为由于短波振荡,即使在zui小穿透深度的情况下,也会有很多相互作用。因此,紫外线辐射是检查表面的理想选择。通过这种方式可以清晰地看到小特征,灰尘和划痕。

紫外线表面瑕疵检查灯让缺陷清晰可见

产品表面缺陷的检查方法是使用波长为10到400 nm的紫外线。借助于这种紫外线挂光源(“俗称黑光灯”)或UV LED紫外线灯,产生在“ UV-A范围”附近的波长为365纳米的紫外光是相对简单的。

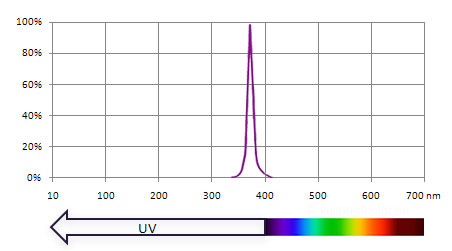

示例:典型的UV LED的光谱


紫外线发射光谱
然而,即使在该范围内,普通的玻璃也吸收大量的发射光。这也适用于摄像机系统的标准光学元件,滤光镜以及传感器上的防护镜。使用标准组件仍然可以解决许多应用问题,因为紫外线辐射引起的激发会导致许多材料在可见光范围内发出荧光。但是,短波光范围内的实际UV应用需要特殊的光学系统(例如,由石英玻璃制成)和具有适当检测器的特殊摄像机传感器。

为什么要使用紫外线进行检查?

与长波辐射相比,短波辐射越来越倾向于反射,因为由于短波振荡,即使在zui小穿透深度的情况下,也会有很多相互作用。因此,紫外线辐射是检查表面的理想选择。通过这种方式可以清晰地看到小特征,灰尘和划痕。

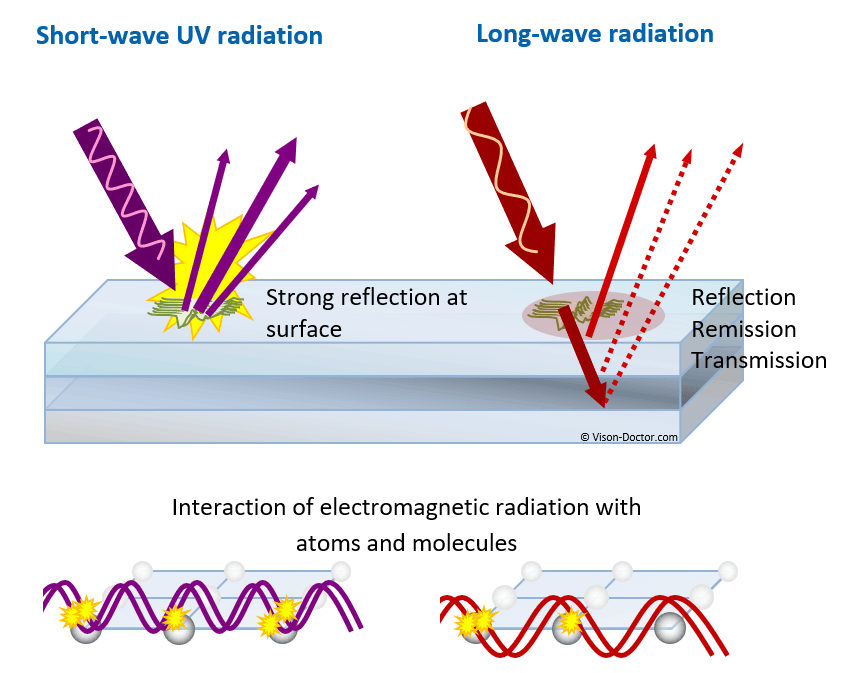

使用红外线和紫外线辐射的表面效果

surface_effects_ir_uv.png红外和紫外辐射对工业机器视觉的表面影响
此外,在许多应用中,紫外线辐射会使要检查的材料发光。

使用紫外线辐射的典型检查可能性
在检查PCB和焊点时,强反射是有利的。缺陷,划痕或特征清晰可见。
光纤和纤维的检查:由于有短波光,因此可以检查交叉点,因为交叉点反射特别好,并且仅散发出辉光。
各种背景下的透明胶,胶粒,密封剂等均具有紫外线活性:使用紫外线激发通常会在可见光波长范围内产生带蓝色或绿色的荧光。

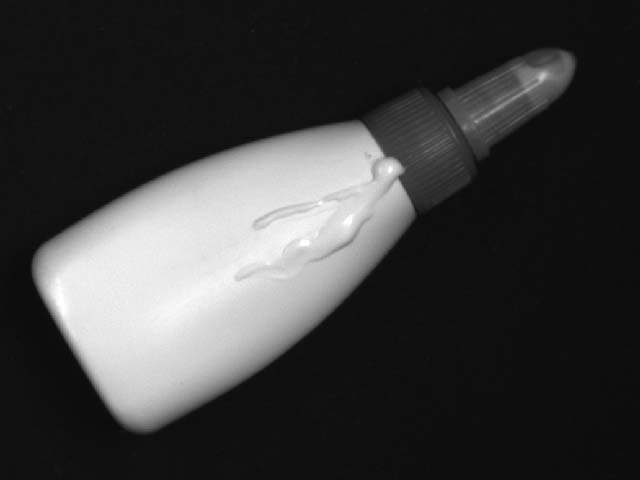

白色塑料瓶上的白色胶水很难看见

可见光
可见光
白色塑料瓶上的白色胶水很难看见。

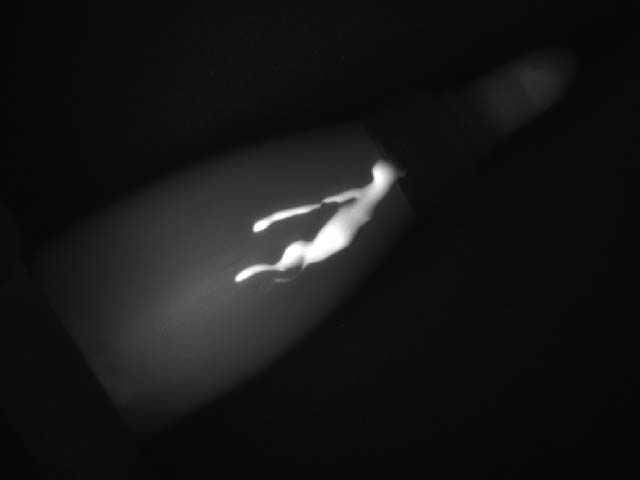

紫外线辐射

紫外线辐射
胶发出荧光并显得明亮。
标记和ID领域中的UV活性油墨和染料。可以使用紫外线辐射来激发,检测和评估印刷字体和安全特征(例如,信用卡,钞票,护照上的印章等)。有时可以在工业应用中添加此类染料,以简化这些标记或类似标记的可读性。


紫外线辐射

紫外线辐射

紫外线辐射

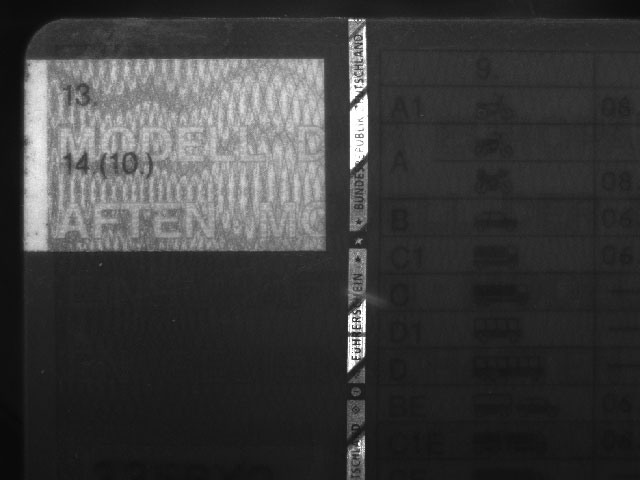

紫外线辐射的刺激可以看出欧洲驾驶的安全性。金属安全条也有光泽(类似于可见光)。

将生物化学中的化学标记物粘贴到基因序列,蛋白质等上,以进行检查并通过紫外线辐射使其可见。
对成像很重要
人眼看不到紫外线辐射。特别是短波紫外线辐射,因为它特别富含能量,因此很容易对眼睛,皮肤和材料造成伤害。如果超过某些能量值,则使用UV辐射的工业应用可能需要相同的安全措施,如4级激光防护。安全区,光束正时,打开防护门时应关闭,公司内相应的安全人员可能变得很必要。请彻底熟悉该主题!
如果可能,请对工业UV照明进行计时。这样,避免了不必要的发光,并且根本不会产生导致高防护等级的临界能量。否则,特别是UV LED照明(非常昂贵:带有石英玻璃外壳的金属插座LED!)通常会变得非常热并且过早损坏。
窄带带通滤波器的使用可防止日光造成的干扰。它应该完全适合荧光。
