手持LED频闪仪的特点和操作步骤

作者:上海峰志 时间:2023-03-16 13:41:23浏览1135 次

信息摘要:

频闪仪就是能够按一定频率闪光的仪器,其闪光速度可以由用户根据需要自行设定。频闪仪的闪光时间一般为几微妙到数十微妙左右,这些频密的闪光照射在物体上,人眼接收反射的光线后便可以看到被照亮瞬间的物体图案,当闪光频率和物体运动频率一致时,人眼便可以重复地观察到相同的物体图案,感觉好像图案静止不动。利用该原理,人们就可以轻易观测到高速运动物体的表面质量或运行状况。

手持式LED频闪仪的应用特点

手持式led频闪仪就是能够按一定频率闪光的便携式频闪仪,其闪光速度可以由用户根据需要自行设定。便携式频闪仪的闪光时间一般为几微妙到数十微妙左右,这些频密的闪光照射在物体上,人眼接收反射的光线后便可以看到被照亮瞬间的物体图案,当闪光频率和物体运动频率一致时,人眼便可以重复地观察到相同的物体图案,感觉好像图案静止不动。利用该原理,人们就可以轻易观测到高速运动物体的表面质量或运行状况。

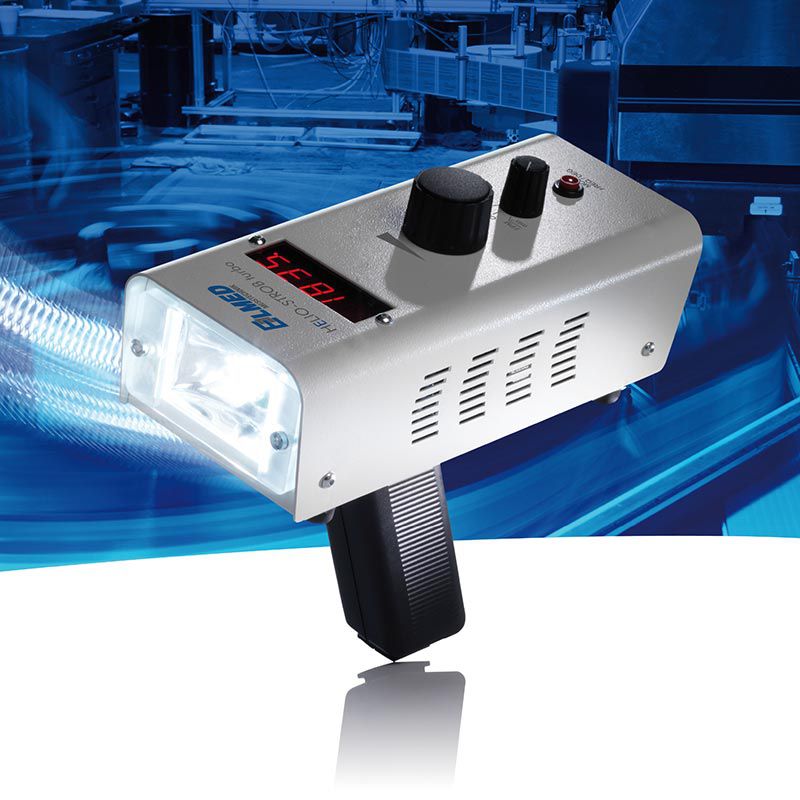

手持式LED频闪仪

手持式LED频闪仪的特点

1.采用进口编码器,配合精简的操作软件,旋钮调节更加快速、、实用,使用时方便自如,得心应手;

2.内置存储器,具有闪光频率和内部参数自动记忆功能,为下次使用提供方便;

3.软件具有外触发滚屏功能,实现图案的整屏观察;

4.多种触发模式:内部触发和外部触发,外部触发模式可以实现自动跟踪的效果;

5.外触发工作方式时,可连接光电传感器、霍尔开关、编码器或齿轮信号,能够实现图案的自动跟踪功能;

6.频率单位Hz和f/m可选择,软件具备亮度调节功能,适合不同的使用场合;

7.采用进口大功率LED,内置高性能电源模块,提高闪光亮度及照射距离;

8.发光效率高,光线更加均匀;

9.软件具有四种跟踪程序,能够对无固定色标的印刷表面进行自动跟踪。

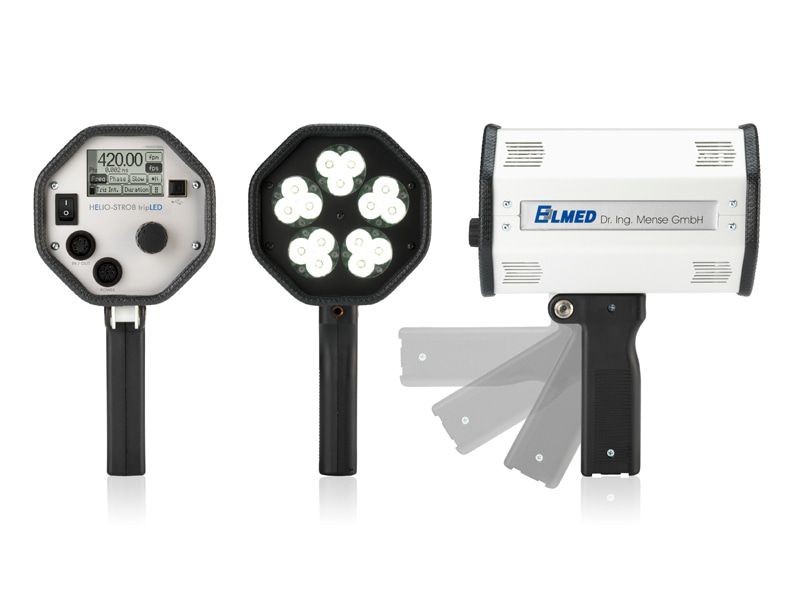

手持式LED频闪仪

手持式led频闪仪观测的详细步骤

频闪仪可以发出短暂又频密的闪光,当闪光频率与被测物体的转动或运动速度接近或同步时,利用眼睛的视觉暂留或视频同步,能轻易观测到高速运动物体的表面质量或运行状况。频闪仪测转速步骤如下:

1、先估测图案的运动频率。频闪仪在测量直线工作的物体,如印刷机及检品机等的操作上,并非是用来测量“印刷滚筒或马达”的转速,而是希望获得同步静止画面,以监控其印刷品质.换言之,欲调整频闪仪闪光速率时,应依据“每分钟拉出多少张画面”的频率来调整,而非依据“每分钟拉出多少米”调整。在实物上我们以印刷机为例:

假设印刷机每分钟印出100Meters,且印出之图面长度为10cm,则该等机械每分钟应是印出1000张图面.其计算方法如下:

1米÷10cm=10张……………表示每米包括10张图面。

10张×100米(每分钟)=1000张……表示每分钟印出1000张图面。

此时,如将频闪仪的闪光速率调整到1000FPM后,即可轻易获得清晰之同步静止画面。因此,如果寻找直线运送中图面的同步静止画面,应预先以上列的计算法,算出每分钟印出多少张图面后,再来调整频闪仪的闪光速率,将可较轻易获得其同步静止画面。同理,也可轻易地换算出该设备的产量。

2、将频闪仪的闪光源照射向被测物体。

3、由高频往低频方向调整到估算频率,再微调直到被测物体显现出个清晰的同步静止画面为止。在确认静止画面时可借由该被测物体的外、轮廓、标记等等,来确认是否与停止不动时的画面相同,也可以调整其两倍的频率,来确认是否存在两个重叠影像,从而确定其一倍频率时的影像,是真实同步静止画面,也是其真实的 RPM或FPM。

4、读出数字幕上所显示的数值,即是该被测物体之每分钟的工作次数(或称RPM;或称FPM)。

以上步骤适合于机器速度比较稳定的场合,因为此时被观测对象也是以一个稳定的频率出现,从而可以实现比较好的观测效果。此外,当机器速度不断变化时,被观测对象的频率也不断变化,此时以固定频率闪光的内部控制模式不能适应,此时应当采用外部控制模式。通过自动同步频闪仪外接传感器获取外部图像的信号,来一个图案,频闪仪就闪光一次,从而实现图案的自动同步跟踪。

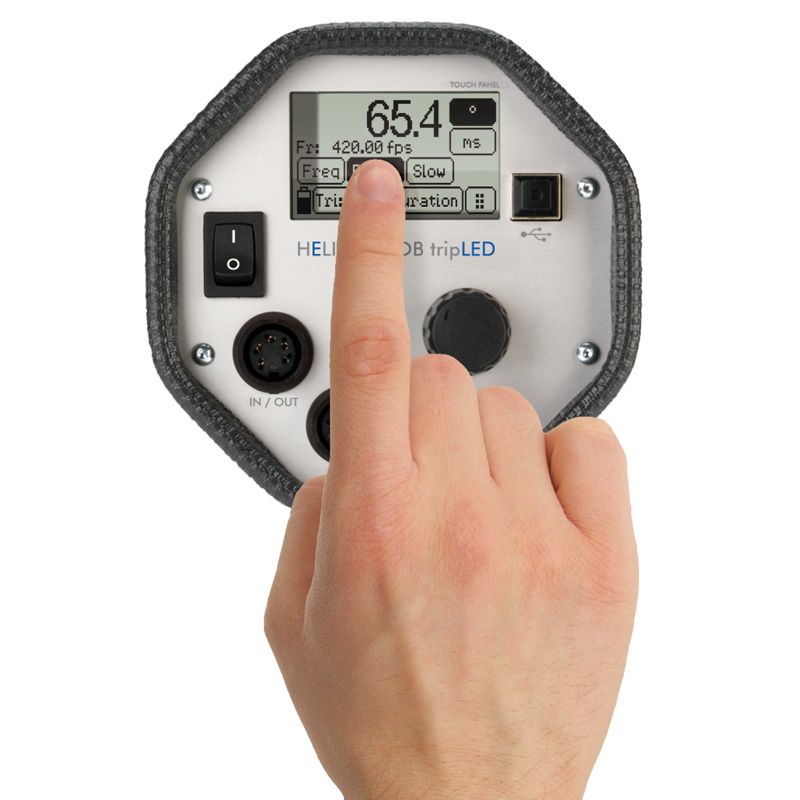

手持式LED频闪仪

手持式led频闪仪的使用注意事项:

1、在观测未知速度的转动或运动物体时,先将仪器的频闪速率调致高点,然后慢慢下调,直至图像稳定。

2、当仪器的频闪速率与运动物体的速度不一致,但成倍数关系时,图像也看似静止或出现多个图像,此时的结果是不真实的。真实的图像应该是看上去如同被测物停机时一样,不带任何虚影。

手持式LED频闪仪

上海峰志仪器有限公司销售各种进口频闪仪,美国蒙那多频闪仪、日本新宝频闪仪等现货供应,具体价格请电话或.咨询:网页底部.
