探伤灯黑光灯高强度滤光片

作者:上海峰志仪器 时间:2021-08-11 10:05:46浏览671 次

信息摘要:

我公司供应美国SP公司、日本码科泰克、瑞典兰宝等g各种进口探伤灯黑光灯高强度滤光片,尺寸有300x250x3mm、220x90x3mm、156x95x3mm、直径144mm,厚度3mm等各种款式滤光片,交货时间短,价格优惠。

我公司供应探伤灯黑光灯高强度滤光片

高强度滤光片尺寸:

220x90x3mm适用于日本码科泰克E40系列探伤黑光灯

日本码科泰克E40系列探伤黑光灯

E40黑光灯/探伤灯/紫外线灯

SuperLight E40是日本marktec公司生产的固定型安装式的紫外线灯(俗称黑光灯、探伤灯)。具有小型、轻便的特点,配备有高强度,安装了遮断99%可见光的滤光镜(PAT.P),能够实现无光晕的便捷工作(D-40·2/ E-40·2)。D-40固定型黑光灯/探伤灯/紫外线灯是输出紫外线面积内的光线比较均匀,D-40固定型黑光灯/探伤灯/紫外线灯是焦点型输出,紫外线局部面积内的光线强度得以提高!
E40 紫外线灯的特点

型号D-40E-40
配光均匀配光中心重点配光
输入电压/消耗电力AC200/220V±6% 50/60Hz 420VA
灯管400W金属卤化灯
紫外线强度 (距离滤光片600mm距离)4200μW/c㎡以上6000μW/c㎡以上(中心部分的强度)
尺寸、重量灯具:310W×253D×270Hmm

约8.5kg

灯具:310W×253D×270Hmm

约7.1kg

安定器:400L×112W×112Hmm 约13.0kg

 E40紫外线灯用途

荧光探伤:钢铁、非铁金属、汽车、飞机等的荧光渗透探伤、荧光磁粉探伤
污染检查:电子部件、主板、灰尘检查、LCD面板、无尘室进入者检查
泄漏检查:油压机器、液槽、排管等的漏油检查、利用荧光剂进行漏水检查
脱脂清洗确认:食品业、厨房、炊具、餐具的脱脂清洗


滤光片 300x250x3mm适用于美国spectroline公司的400w UV-400B/UV-400F高强度黑光灯

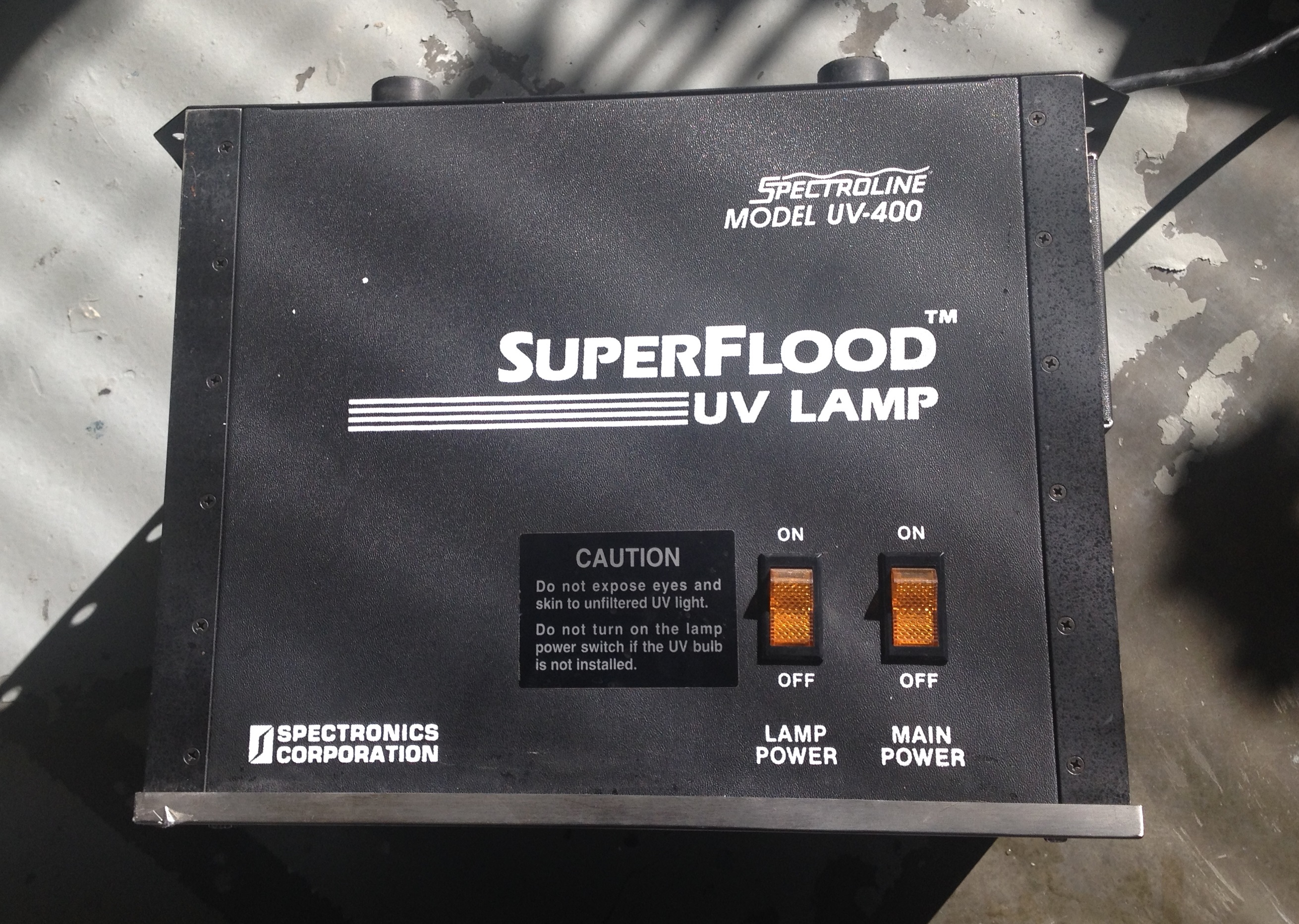

UV-400B/UV-400F高强度黑光灯

 黑光灯滤色片直径144mm厚度3mm,适用于瑞典兰宝手持式高强度黑光灯PS135,PH135

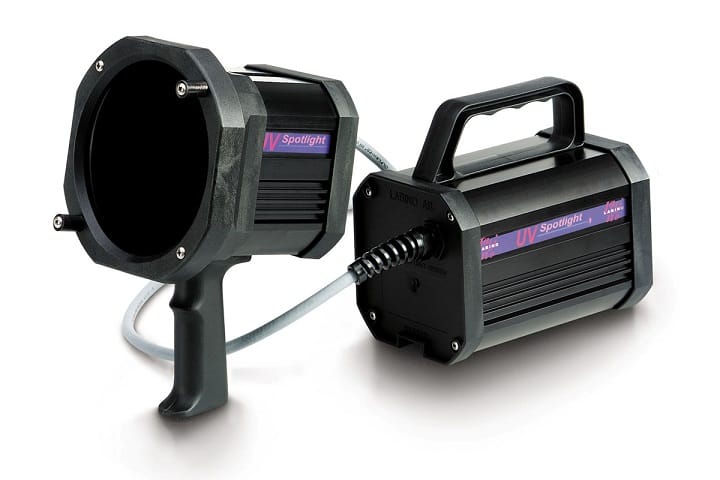

瑞典兰宝手持式高强度黑光灯PS135

400w高强度黑光灯滤色片:156x95x3mm滤光片

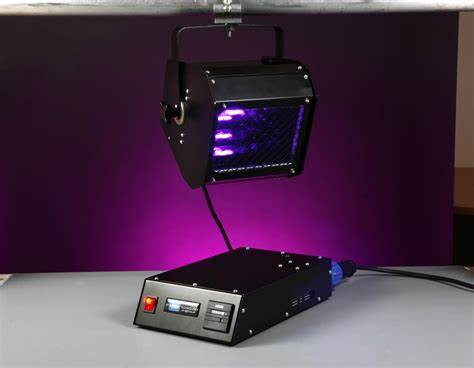

400w高强度黑光灯

我公司供应美国SP公司、日本码科泰克、瑞典兰宝等g各种进口探伤灯黑光灯高强度滤光片,尺寸有300x250x3mm、220x90x3mm、156x95x3mm、直径144mm,厚度3mm等各种款式滤光片,交货时间短,价格优惠。咨询电话:138-1868-3556

探伤黑光灯为什么要使用滤光片?

黑光灯所发出的光谱很宽,除了黑光以外,还有可见光和短波紫外线,波长在390nm以上的可见光会在工件表面产生不良衬底,使荧光显示不鲜明,而330nm以下的短波紫外线对人眼有伤害作用,因此黑光灯选用深紫色玻璃作滤光片使得只有波长为330-390nm的紫外光能够通过,而将其他波长的光滤掉,以保证检测结果和保护人眼.

LED荧光无损探伤灯为什么配UVA滤光片

在美国实验材料协会标准ASTM E3022中,要求对用于荧光探伤的LED紫外线灯必须配有UVA滤光片,这是为什么呢?
使用和接触过荧光探伤的都知道,荧光探伤灯的紫外线是属于长波(UVA)紫外线,波长范围为320-400 nm,属于不可见光,也正是因为如此而被成为黑光灯。但是在实际应用中,我们可以观察到UVA LED的光谱波峰在360-375nm的范围,在尾部有少量大于400nm的波长,而这部分的光是可以被人眼看见的。


无损探伤灯光谱
当LED荧光探伤灯没有配备UVA滤光片,用LED荧光探伤灯照射工件时,可以看见大于400nm波长的紫色光;当给LED荧光探伤灯配上滤光片时,大于400nm这部分的可见光就会被滤掉,这样在使用荧光渗透探伤时,就能够很好的查看工件的裂痕。

荧光磁粉探伤和荧光渗透探伤上使用的紫外灯采用了滤色片将可见光过滤掉,输出的为长波紫外线,长波紫外线不在人的肉眼识别范围内,所以,大家通常把探伤用地紫外线灯为黑光灯。
探伤用的黑光灯滤色片有2个用途,,将紫外线灯发出的可见光过滤掉,让探伤操作工在观察缺陷时更清晰;第二将有害的短波紫外线和中波紫外线过滤掉,对探伤操作工进行保护,避免伤害探伤操作工的皮肤和眼睛.

如何正确操作探伤黑光灯?

1、黑光灯刚点燃时,输出达不到zui大值,所以检验工作应至少等3min以后再进行。
2、要尽量减少灯的开关次数,频繁启动会减少灯的使用寿命。
3、黑光灯使用后辐射能量下降,所以应定期测量黑光辐照度。
4、 电源电压波动对黑光灯影响很大。电压低,灯可能启动不了,或使用点燃的灯熄灭。当使用的电压超过灯的额定电压时,对灯的使用寿命又影响很大,所以必要时要装稳压电源,以保持电源电压稳定。
5、滤光片上有脏污,应及时清除,否则会影响黑光的发出。
6、避免将磁悬液溅到黑光灯上,使灯炸裂。
7、不要将黑光灯直对着人的眼睛照。
8、滤光片如果有裂纹,应及时更新,因为会使可见光和中、短波紫外光通过,对人体有害。
荧光磁粉探伤需注意的几点
1,对关键件和重要件进行荧光磁粉探伤或荧光渗透探伤,应尽量选用紫外强度指标高的黑光灯;并且zui好对探伤处作适当遮光.
2、如使用的黑光灯不是具有非常高强度指标的,必须在暗室里进行检查。
3,黑光灯应定期(以I周为宜)进行紫外强度测试.
4,在无暗室条件下进行荧光磁粉探伤或荧光渗透探伤,可根据磁粉探伤A型试片或渗透探伤试片上的人工缺陷能否清晰显示来决定是否可行,是否需要遮光并以此监控探伤质量。

 荧光磁粉探伤需注意的几点:
1、对关键件和重要件进行荧光磁粉探伤或荧光渗透探伤,应尽量选用紫外强度指标高的黑光灯;并且zui好对探伤处作适当遮光。
2、如使用的黑光灯不是具有非常高强度指标的,必须在暗室里进行检查。
3、黑光灯应定期(以I周为宜)进行紫外强度测试。
4、在无暗室条件下进行荧光磁粉探伤或荧光渗透探伤,可根据磁粉探伤A型试片或渗透探伤试片上的人工缺陷能否清晰显示来决定是否可行,是否需要遮光并以此监控探伤质量。
轴承行业荧光探伤时应注意的事项:根据轴承探伤标准规定:用荧光磁粉检查时,MT磁粉探伤机应配备波长320~420nm的紫外线探伤灯(黑光灯),光源距灯400mm处紫外线辐照度不得低于1000μW/cm2,检验区域应遮黑,周围的白光照度≤10 lx。
