路阳推出带有模拟信号输出的转速传感器

作者:路阳仪器 时间:2023-11-06 15:13:09浏览234 次

信息摘要:

为了解决部分数据采集仪不能接收转速传感器的TTL转速信号,LUYOR公司推出了TTL信号转换为0-10v电压信号的转速传感器自供电模块SPLS-10V,SPLS-10V自供电模块内置了大容量锂电池组,不仅能够为激光转速传感器供电,还能够实时显示当前测量的转速值,模块标配了5针和3.5mm传感器插孔,不仅能够接收LUYOR公司生产的转速传感器信号,还能够适配市场上主流的转速传感器,即插即用;标配了BNC TTL信号输出接口,还带有0-10v模拟直流电压信号输出。

LUYOR公司推出带有模拟电压信号输出的转速传感器自供电模块SPLS-10V

公司推出带有模拟信号输出的转速传感器自供电模块

为了解决部分数据采集仪不能接收转速传感器的TTL转速信号,LUYOR公司推出了TTL信号转换为0-10v电压信号的转速传感器自供电模块SPLS-10V,SPLS-10V自供电模块内置了大容量锂电池组,不仅能够为激光转速传感器供电,还能够实时显示当前测量的转速值,模块标配了5针和3.5mm传感器插孔,不仅能够接收LUYOR公司生产的转速传感器信号,还能够适配市场上主流的转速传感器,即插即用;标配了BNC TTL信号输出接口,还带有0-10v模拟直流电压信号输出。

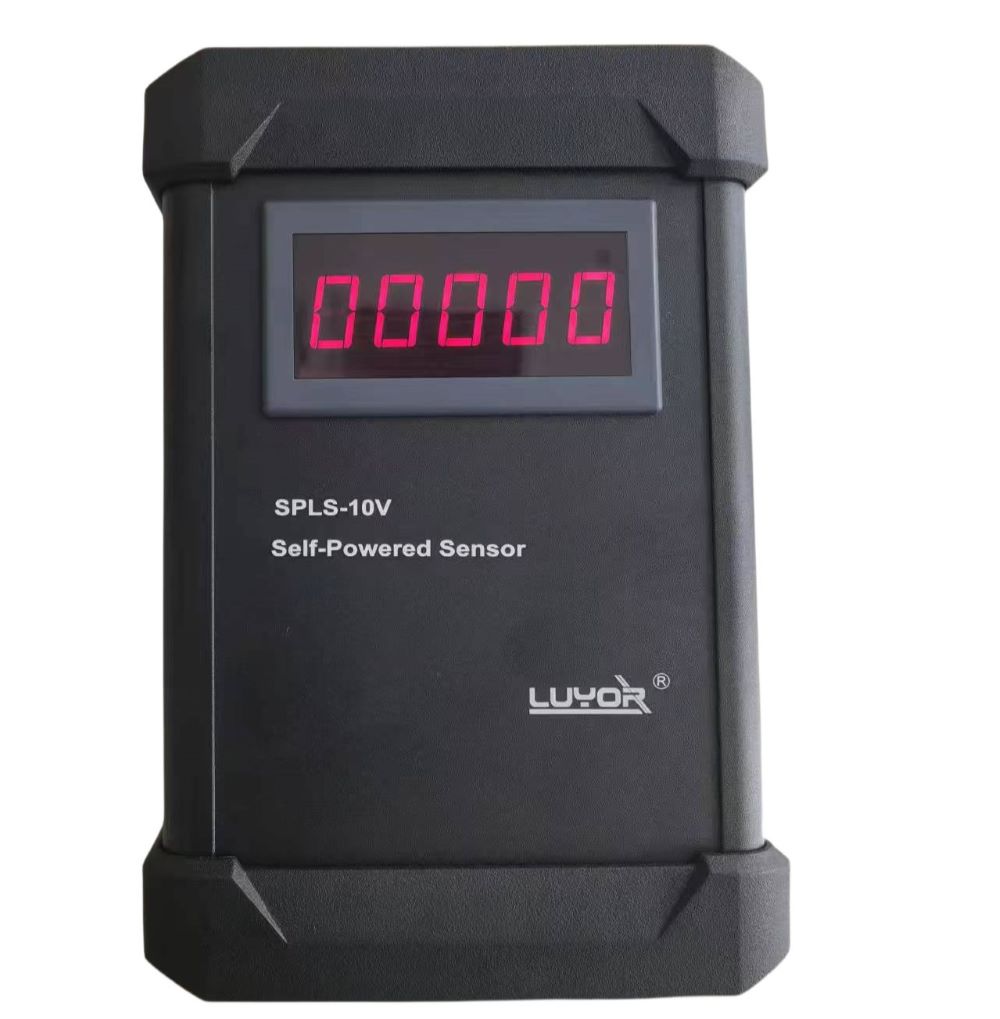

转速传感器自供电模块SPLS-10V

SPLS-10V自供电模块的输入和输出接口

SPLS-10V自供电模块特点:

1.大容量锂电池供电,充满电能够连续运行100小时。

2.标配TTL信号和模拟电压信号输出。

3.带有5位数字显示屏,转速值一目了然。

4.标配激光传感器,能够远距离测量。

5.内置调制电路,抗现在各种光线干扰。

6.满足各种数据采集仪数据采集。

转速值转换电压信号选择:

SPLS-10V-HXXX(订货号)

订货号: 转速范围:
 转换电压范围:
H200 0-12000  rpm
0-10v或0-5v
H500
0-30000 rpm 0-10v或0-5v
H1000
0-60000 rpm 0-10v或0-5v
H3000
0-180000 rpm
0-10v或0-5v
H5000
0-300000 rpm 0-10v或0-5v


下面就SPLS-10V转速值对应的电压值关系如下:

H200(rpm) H500(rpm) H1000(rpm) H3000(rpm) H5000(rpm) 电压值
1200 3000 6000 18000 30000 1v
2400 6000 12000 36000 60000 2v
3600 9000 18000 54000 90000 3v
4800 12000 24000 72000 120000 4v
6000 15000 30000 90000 150000 5v
7200 18000 36000 108000 180000 6v
8400 21000 42000 126000 210000 7v
9600 24000 48000 144000 240000 8v
10800 27000 54000 162000 270000 9v
12000 30000 60000 180000 300000 10v
