NIGHTSEA Keyence VHX 荧光适配器

美国nightsea SFA-RB荧光适配器系统为Keyence VHX系列数字显微镜增加了通用的荧光成像功能。越来越多的Keyence者已成功地将该系统用于各种应用程序。请访问我们用NIGHTSEA适配器和Keyence显微镜拍摄的图像库。

在线咨询 价格咨询
13818683556
NIGHTSEA Keyence VHX 荧光适配器产品详情

适用于Keyence VHX系列的NIGHTSEA荧光适配器

通过NIGHTSEA适配器系统增加通用的Keyence荧光功能

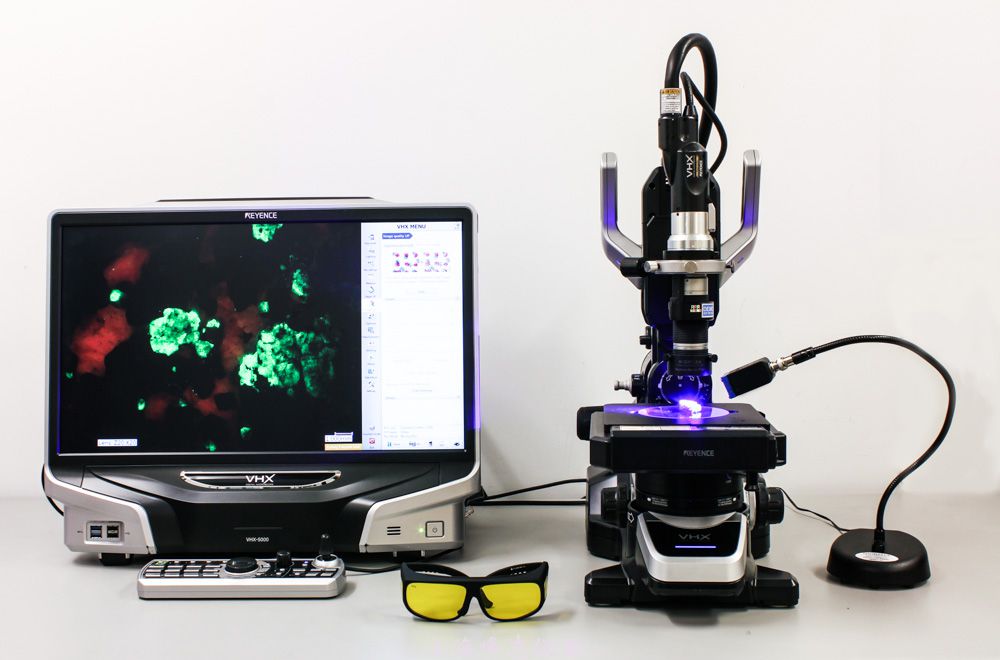

NIGHTSEA SFA型SFA荧光适配器系统为Keyence VHX系列数字显微镜增加了通用的荧光成像功能。越来越多的Keyence者已成功地将该系统用于各种应用程序。请访问我们用NIGHTSEA适配器和Keyence显微镜拍摄的图像库。


适用于大多数Keyence镜片的荧光溶液

我们对Keyence系统的调整与镜头有关,而不是显微镜型号(VHX-5000,-6000等)。我们提供了荧光适配器系统的变体,可与zui常用的Keyence镜头– VH-Z00,-Z20,-Z50,-Z100,-ZST配合使用,并与VHX-7100完全集成式镜头中的两个镜头配合使用(VHX-E20和-E100)。

任何荧光系统的关键要素是

  • 一个光源,在适当波长范围内产生足够的能量,以激发荧光感兴趣的样品中的

  • 观察路径中的阻挡滤光片,阻挡反射的激发光,同时透射样品发出的荧光

NIGHTSEA通过以下方式为Keyence系统实现了这些功能

  • 可在五个激发波长范围内使用的高强度LED光源

  • 发射屏障滤光片可以轻松,无创地添加到Keyence镜片中

在Keyence显微镜上添加单个激发/发射波长组合的NIGHTSEA系统的组件为:

  • 柔性鹅颈灯座,带有LED驱动电路和强度控制;

  • 通用电源(120 / 240VAC,50 / 60Hz),带有插头套件

  • 激发光源

  • 排放屏障过滤器

  • 屏障式滤光镜,用于荧光观察和眼睛安全

  • 带衬垫的手提箱

通过添加由光源,屏障滤镜和滤镜组成的匹配集(光加滤镜集),可以实现其他波长集。


镜头专用解决方案

此处总结了支持的Keyence镜片的实现方法

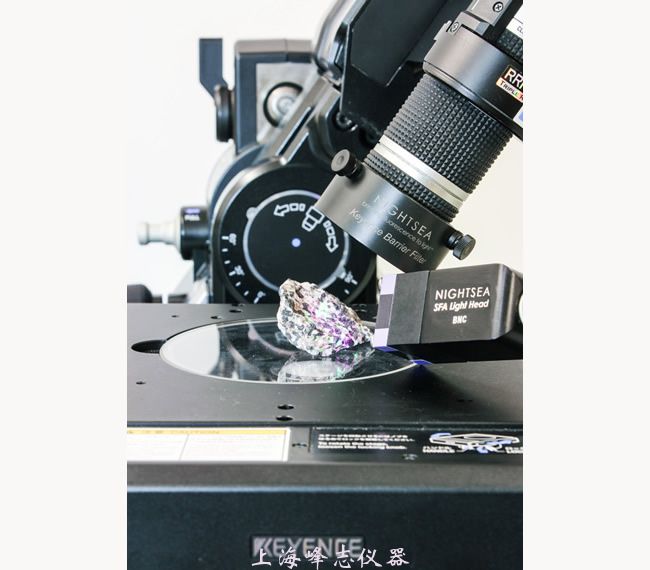

  • VH-Z00,-Z20,-Z50

    • 光源–放置在显微镜载物台的侧面

    • 屏障滤镜–滑过镜头底部,并用指旋螺钉固定

  • VH-Z100

    • 光源–放置在显微镜载物台的侧面

    • 屏障滤镜–插入镜头顶部的分析仪插槽中

  • VH-ZST

    • 光源–安装在Keyence光纤输入端口上(紫外线除外)

    • 屏障滤镜–插入镜头顶部的分析仪插槽中

    • 在高放大倍率下提供增强的性能

    • 光源–放置在显微镜载物台的侧面

    • 屏障滤镜–插入镜头顶部的分析仪插槽中

    • 20-200镜头

    • 200-2000镜头

  • VHX-7100全集成(FI)头

    • 由于工作距离短,与这些镜头一起使用可能不切实际

    • 光源–放置在显微镜载物台的侧面

    • 屏障过滤器–插入FI头右侧的分析仪插槽中

    • VHX-E20和-E100

    • VHX-E500和-E2500

下图说明了这些实现。以下是您所看到的示例。


全面的解决方案套件

自定义案例,用于Keyence的3色系统

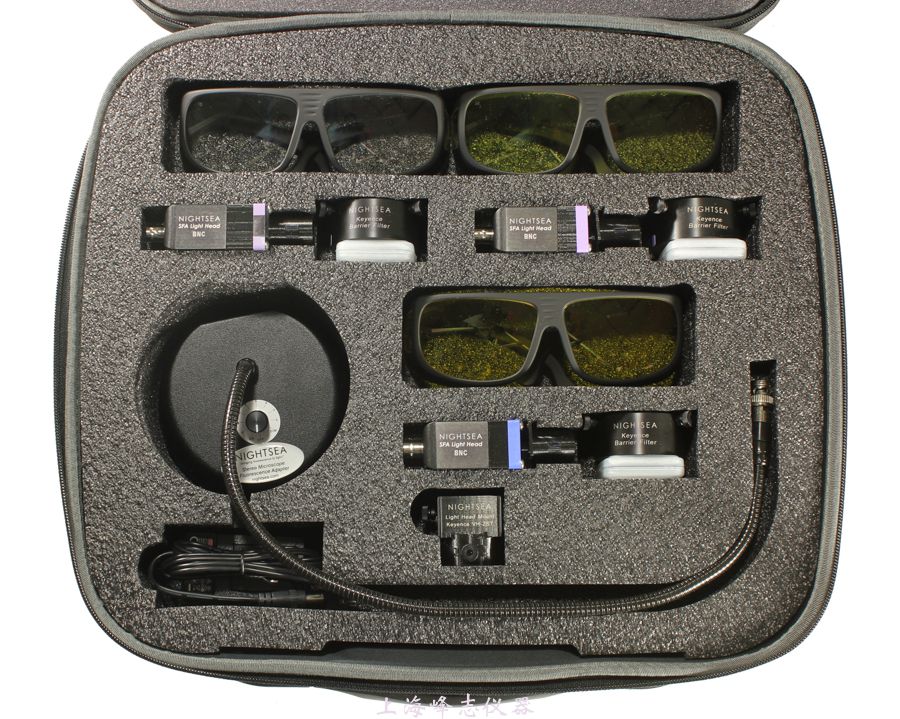

我们已经配置了Keyence荧光适配器套件,包括三种zui有用的激发波长,可用于各种行业应用,并且适合所支持的Keyence透镜的各种组合。套件价格明显低于单独购买的产品。

每个行业工具包均包含以下物品,或适合您要装备的特定Keyence镜头的子集:

  • 三个激发光头-紫外线(UV),紫罗兰(VI)和宝蓝色(RB)

    • 该建议基于我们在各种应用中的经验。

  • 根据所支持的镜头,一种或多种类型的三个屏障滤镜

  • 在每个激发波长下都匹配阻隔滤光镜

  • 用于将NIGHTSEA灯头安装在VH-ZST光纤输入端口上的附件硬件(高放大倍率下的增强性能)*

  • 鹅颈灯底座,带调光控制

  • 通用电源– 120 / 240VAC,50 / 60Hz,带有插头套件

  • 带定制切割泡沫的包装/携带盒

*仅包含在支持VH-ZST镜头的系统中

为什么我们推荐一组三个激发波长以满足行业需求

我们发现,紫外线,紫罗兰色和宝蓝色激发/发射组的组合解决了各种各样的工业成像挑战。我们遇到的zui常见的误解是荧光与紫外线(UV)相关,许多客户立即要求该波长。但是,我们发现,在某些情况下,甚至在某些情况下染料制造商特别推荐使用UV,紫罗兰色或宝蓝色都可以提供出色的性能。例如

  • 一位潜在的客户想要对浸渍有荧光染料的混凝土薄板进行成像。染料供应商推荐使用紫外线,紫外线确实可以使染料很好地发出荧光。我们发现我们的皇家蓝激发产生了明显更亮的荧光。

  • 与上述类似,不同之处在于已使用荧光环氧树脂来突出测试样品中的表面裂纹。皇家蓝激发产生更亮的荧光。

  • 一位潜在的客户向我们发送了已知在紫外线下会发荧光的材料样品。目的是观察荧光基质中非荧光颗粒的分布。紫外光和宝蓝色激发了样品中的荧光,而紫罗兰色激发获得了zui佳的成像对比度。

  • 通过将光头安装在透镜的光纤端口上,我们可以使用ZST透镜实现增强的性能,但是该路径不能很好地透射紫外线。在许多情况下,例如检查保形涂层,紫罗兰色是紫外线的替代品。

购买三色系统将提供zui大的成功机会,并且将为您提供一个多功能的工具包,以应对新出现的荧光成像挑战。如果您想进一步讨论您的应用,请与我们联系。

绩效期望

Keyence VHX系列显微镜不是为荧光而设计的。就是说,NIGHTSEA适配器系统增加了荧光功能,事实证明,荧光功能对于越来越多的用户而言非常有价值。几家公司购买了多个适配器,以便可以在多个显微镜上复制性能。在至少一种情况下,客户仅购买了Keyence系统,因为增加了NIGHTSEA荧光功能,从而为他们提供了关键的分析功能。波长集

该系统有五种激发/发射波长组合。

颜色代码激发波段滤光片波长
紫外线UV360-380nm415nm长通
紫色VI400-415nm450nm长通
宝蓝色RB440-460nm500nm长通
青色CY490-515nm550nm长通
绿色GR510-540nm600nm长通

VH-ZST增强了性能

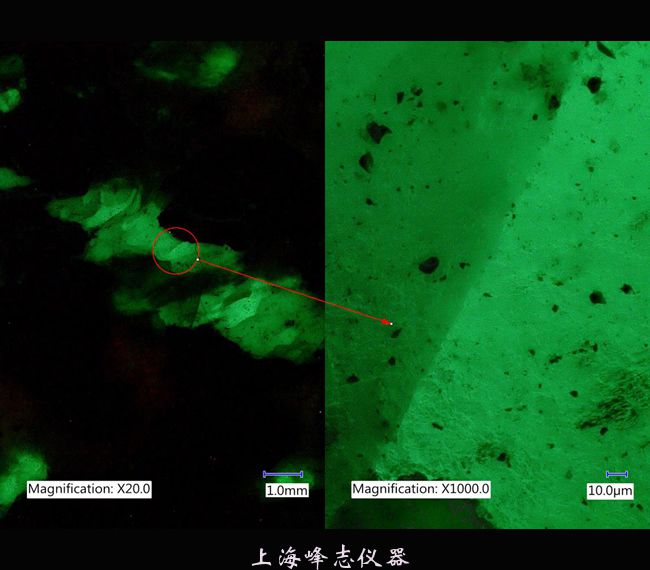

使用ZST透镜和更高的放大倍率(200-2000x)的物镜,您可以卸下Keyence光纤照明器,并使用我们的自定义适配器将NIGHTSEA激发光头放置在适当的位置,从而提高性能。这将激发能量通过透镜,与将光源放置在侧面时相比,产生了更加集中的照明点。通过这种配置,我们可以制作高达2000倍的荧光图像。

订购信息

FI套件

支持VHX-7100全集成式云台的VHX-E20和-100镜头

SFA-KFI-IND基恩士FI系统成套工具

用于Keyence VHX-7100 FI头的负蓝色照明滤光片
KFI-IF515负蓝色照明滤光片每个

多镜头解决方案套件

包括三个波长(UV + VI + RB),支持ZST,Z100,Z50,Z20,Z00

SFA-KZ2-INDKeyence的多镜头解决方案系统成套工具
ZST套件

包括三个波长(UV + VI + RB),支持ZST和Z100

SFA-KZST-IND基恩士ZST完整系统每个
Z100套件

包括三个波长(UV + VI + RB),仅支持Z100

SFA-KZ100-IND基恩士Z100完整系统成套工具
Z00套件

包括三个波长(UV + VI + RB),仅支持Z00,Z20,Z50

SFA-KZB-IND基恩士基本完整系统成套工具

Z1B完整系统套件

包括三个波长(UV + VI + RB),支持Z00,Z20,Z50和Z100
 (组合SFA-KZB-IND和SFA-KZ100-IND)

SFA-KZ1B-IND基恩士Z1B完整系统成套工具

如果您要订购其他配置,即仅针对一个或多个波长的完整设置,请与我们联系,而不是5种可用颜色组中任何一种的IND封装附加波长组。
