ASTM E2297 & E3022紫外线灯标准指南

作者:上海峰志 时间:2023-06-01 21:17:33浏览855 次

信息摘要:

本文将向您介绍无损检测行业常见的两个紫外光标准:ASTM E2297和ASTM E3022。对于紫外线光源,E2297提供了汞蒸气灯和特种灯的详细信息(LED灯相关信息详见ASTM E3022)。虽然种类不同时,灯的发射光谱也略有不同,但都需要使用到UV-A通滤光片,以确保只发射UV-A光线。 E2297提供的是无损检测用紫外线灯的一般信息和要求,E3022则详细说明了UV-A灯制造商在认证其无损检测用紫外线灯时所需的程序和需要收集的数据,对终用户则参考价值不大。

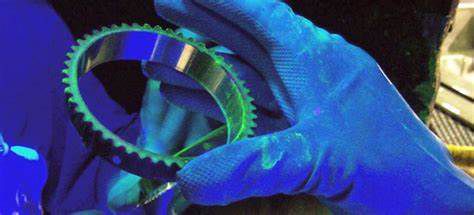

ASTM E2297 & E3022对比揭秘:无损检测紫外线灯标准指南

行业规范和标准作为已发布的技术文件,其建立的程序、说明和规范旨在为不同使用场景、企业、行业和群体设立一致性标准,以大限度地提高产品、材料和服务的可靠性。

标准的目的是为了使产品更安全、更好地作业,提高兼容性并解决某些行业特定的问题;但在标准纷繁复杂且彼此重叠的情况下,快速找到适合的标准有时也会充满挑战。

本文将向您介绍无损检测行业常见的两个紫外光标准:ASTM E2297和ASTM E3022。


ASTM E2297液体渗透和磁粉检测用UV-A及可见光源和仪表标准指南

此标准提供了荧光无损检测传统紫外线线光源、紫外线辐照计和可见光照度计的一般信息与要求。E2297也适用于磁粉检测(参考ASTM E1444和ASTM E3024)和液体渗透检测方法(参考 ASTM E1417 和 ASTM E165)。

对于紫外线光源,E2297提供了汞蒸气灯和特种灯的详细信息(LED灯相关信息详见ASTM E3022)。虽然种类不同时,灯的发射光谱也略有不同,但都需要使用到UV-A通滤光片,以确保只发射UV-A光线。

汞蒸气灯有两种类型:低压(荧光灯管型)和中压(手持灯泡型)

特种灯包括射孔镜,铅笔灯,微放电灯(MDL或MPXL),氙气灯和高强度放电(HID)灯。

对于紫外线辐照计,E2297提供了荧光无损检测所需满足的灵敏度范围和校准标准。UV-A范围为320-400 nm,合适的辐照计必须包含滤光片,以将仪表的响应限制在该范围内。辐照计读数单位为µW/cm2。

E2297还给出了适合可见光照度计的灵敏度范围和校准标准。无损检测用的可见光范围为400- 760nm。与辐照计一样,可见光照度计必须使用滤光片,以将响应限制在适当范围内。常规零售渠道的仪表没有合适的滤波器来测量这个范围,因此不适合在无损检测中使用。可见光照度计读数单位为FC(英尺烛光)或Lux。

特别注意:E2297建议,可见光照度计不具备测量UV-A可见光的能力。其设计初衷并不是为了测量强UV-A下的低水平可见光,因其低于测量系统精度,会导致测量结果不可见。

ASTM E3022荧光渗透和磁粉检测用LED UV-A发射特性和测量标准实施规程

本标准规定了LED UV-A灯的性能要求。与E2297一样,它也是针对磁粉检测(参考E1444和E3024)和液体渗透检测(参考E1417和E165)用紫外线灯。不同之处在于, E2297提供的是无损检测用紫外线灯的一般信息和要求,E3022则详细说明了UV-A灯制造商在认证其无损检测用紫外线灯时所需的程序和需要收集的数据,对终用户则参考价值不大。

若要UV-A灯符合E3022标准,制造商需执行两个级别的认证:1)型式测试以验证紫外线灯的设计;2)单元检测以检查灯具是否符合标准。

1,型式测试内容包括光束轮廓或光斑大小,均匀光束的小照度,连续工作时的大灯温,稳定时间(从通电到紫外线稳定照射的时间),以及UV- A通滤光片的透射轮廓。还需分析在环境温度和高额定工作温度下的发射光谱,如峰值波长、半峰值全峰宽度(FWHM)、半峰值长波长(LWHM)和辐照范围(347-382 nm)。

电线式供电灯需检测LED输出下的电源纹波;电池式供电灯需对照放电图或放电时长,直到辐照度降至1000 μ W/cm2以下。每种型号的灯都要配备制造商合格证和型式测试证明。

2,单元检测包括发射光谱(峰值波长、半峰值全峰宽度(FWHM)、半峰值长波长(LWHM)和激发辐照度)以及在38厘米处的大辐照强度。每个灯都需配备制造商合格证。

E3022主要描述了LED灯具制造的要求,不包括用户端所要执行的检查。其中,对UV- A光源强度和灯具完整性要求与LED灯和其他UV光源相同。用户对紫外线灯系统性能检查的要求详见E165或E1417之渗透检测,以及E1444或E3024之磁粉检测。

标准综述-无损检测用紫外线照明

ASTM E1417 液体渗透检测操作说明,包括紫外线照明系统性能检查。多适用于航空航天业。

ASTM E1444 磁粉检测操作说明,包括紫外线照明系统性能检查。多适用于航空航天业

ASTM E165 一般工业用液体渗透检测操作说明,包括紫外线照明系统性能检查。

ASTM E2297 荧光无损检测用传统紫外线光源、紫外线辐照计和可见光计的一般信息与要求。

ASTM E3022 LED UV- A灯性能要求,适用于制造商。

ASTM E3024 一般工业用磁粉检测操作说明,包括紫外线照明的系统性能检查。

RRES 90061 劳斯莱斯LED UV-A灯规范,适用于制造商和用户。

对满足ASTM E2297和ASTM E3022认证的紫外线黑光灯感兴趣?查看Magnaflux EV6000手持式LED 黑光灯,它的宽光束和坚固结构可帮助改进无损检测过程。
