QNix9500涂层测厚仪在严重腐蚀测量的应用

作者:德国尼克斯 时间:2021-04-25 11:56:17浏览148 次

信息摘要:

德国尼克斯QNix®9500 Premium +通过可预配置的作业(订单或对象)为您提供支持,您可以在其中创建保存测量值的区域。这样,您可以跟踪大面积,不同的对象或多层系统。QNix®9500 Premium +还根据国家和国际标准(例如ISO 12944,IMO-PSPC或SSPC-PA2)为您提供极限值(平均值)的预配置设置。

德国尼克斯QNix9500涂层测厚仪在严重腐蚀涂层中的应用

适用范围

重腐蚀防护中的层厚测量

从简单的测量到结果记录,Qnix®9500和QNix®5500简化了用户的测量过程。

船舶建筑•海洋•桥梁•能源分配•化工

涂料公司与世界各地的钢铁生产商,涂料制造商,专业服务公司和工程办公室合作。这有明确的目标:为各种行业的钢结构,机器和系统的操作,建造和维修优化安全性,盈利能力和质量水平。QNix®以其精确,坚固,同时易于使用的涂层厚度测量设备为用户提供支持。

用于重度腐蚀防护的层厚计-QNix

在粗糙表面上进行可靠的涂层厚度测量

非破坏性  涂层厚度测量装置在粗糙表面上的涂层厚度比实际可用的涂层厚度大。因此,补偿是绝对必要的。QNix®9500在两个最常见的用例中提供了最佳的支持:

喷砂,未涂层的基材可用于调整:

通过对喷砂表面进行两点调节,可以将测量设备调节到期望值附近。

喷砂,未涂层的基材不可接触(已涂层):

通过在未涂覆的基材(与已涂覆的基材)相似的位置进行零点调整,您可以照常调整测量设备。另外,将确定的难以接近的基材的粗糙度设置为偏移量。

QNix®9500 Premium +支持根据国家和国际标准(例如ISO 12944,IMO-PSPC或SSPC-PA2)的预定义调整类型。

单击三下即可完成报告的测量数据采集和记录

为了验证涂层系统的各个区域,用户可以根据物体的大小定义控制区域。必须在这些表面上执行一定数量的测量。QNix®9500 Premium +通过可预配置的作业(订单或对象)为您提供支持,您可以在其中创建保存测量值的区域。这样,您可以跟踪大面积,不同的对象或多层系统。

使用QNix®软件QN9,您可以轻松地预配置作业,并将其另存为设备上的模板。您可以一次创建设备设置,然后将其传输到相同类型的其他设备。

对于文档,您可以使用QN9软件创建自己的报告,根据您的意愿或客户的要求调整测量值和评估的显示。只需单击三下,您就可以从报告模板或标准报告中以PDF格式创建文档,也可以将测量值导出到Excel文件中。

根据国家和国际标准预先定义的极限值

在检查涂层系统时,QNix®9500可以自由调节最大和最小层厚度的极限值,或者通过设置名义层厚度以及允许的百分比偏差细节(例如90 / 10、80 / 120)来支持您。

德国尼克斯QNix®9500 Premium +还根据国家和国际标准(例如ISO 12944,IMO-PSPC或SSPC-PA2)为您提供极限值(平均值)的预配置设置。


极限值直接显示在探头上

尤其是在大型结构上记录许多测量值时,手持设备,测量点和您要移动的区域之间不断变化的视线对用户来说很累。新开发的QNix®探针P3可以为您提供支持,并与QNix®9500结合使用,通过探针尖端的彩色LED来显示极限值是否已超过或低于极限值。

绿色=在限制范围内

红色=极限值降至以下

黄色=超过极限值

如果超出极限值,则仅需查看手持设备。


显示用于双面涂层的两个测得的涂层厚度值

QNix®9500的“双工”模式可以在单个测量过程中测量 钢基材上镀锌层的厚度,并在镀锌层上主要测量基于环氧的涂层。在双工模式下,设备将锌和漆层的厚度显示为单独的值(镀锌的最小厚度:50μm)。

我们针对此应用领域的建议

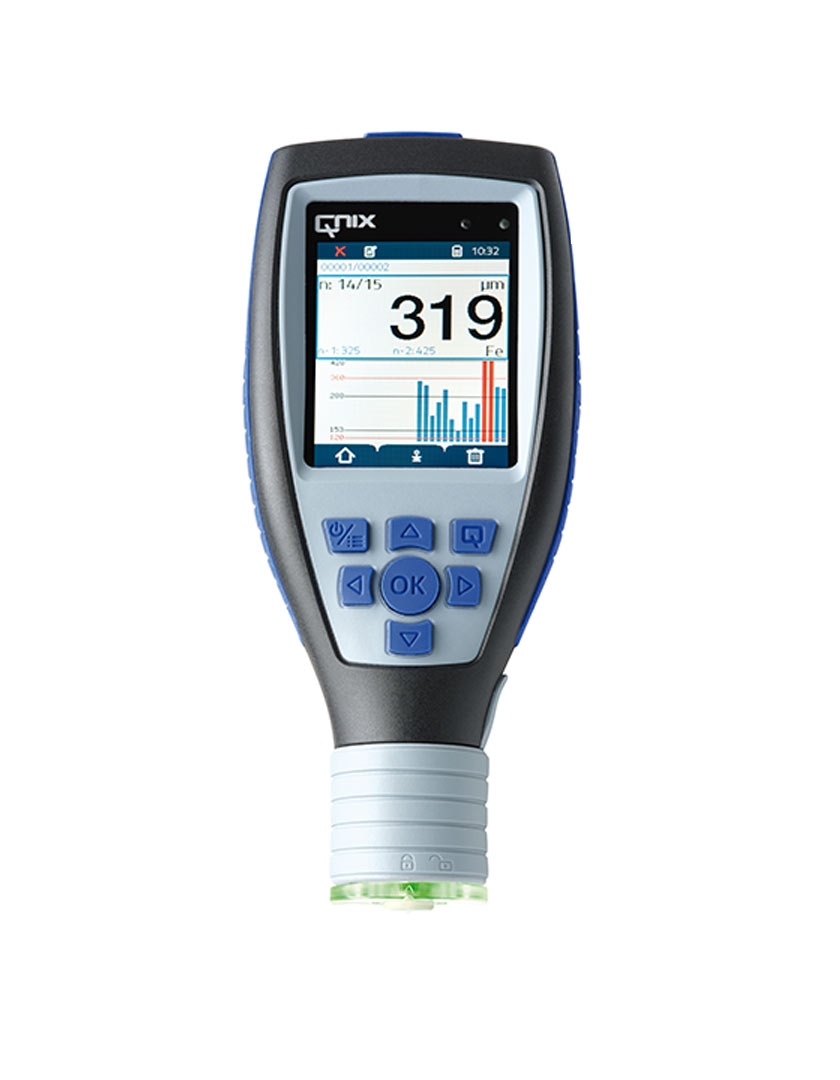

QNix®9500

可扩展的模块化设备系统,具有可互换探针,最大测量范围达5,000 µm-确保在整个产品生命周期中后续适应新的测量任务

用户可更换的探头电缆

高达120次测量/分钟的高测量速度

快速简便的调节功能

用于在具有锌和绝缘层的钢上测量多层系统的双工测量模式

存储量高达150万个测量值,可在100个区域的100多个工作中使用统计功能和PC软件进行评估和记录

当超出或未达到设置的最小和最大层厚度时,也会在探头上进行声音和视觉显示

多层设备结构和玻璃纤维增强的坚固外壳,具有IP64防护等级,可防尘和防溅水,从而降低了震动敏感性

耐用的红宝石测量头,可进行大量测量

不锈钢外壳,所有探头的防护等级均为IP 65,具有防尘和防溅水功能
