无损检测用防爆紫外线灯的等级说明

作者:上海峰志仪器 时间:2021-05-08 10:58:30浏览58 次

信息摘要:

目前,美国路阳、瑞典兰宝等几家国际上的无损检测仪器厂家陆续推出了适用于危险场合的防爆类紫外线灯,因防爆等级有多种,具体无损检测紫外线灯上标识的防爆等级是代表什么意思,今天,上海峰志仪器有限公司的技术工程师把防爆等级的说明给大家列举出来,供无损检测届的朋友们参考:

无损检测用防爆紫外线灯的防爆等级说明

目前,美国路阳、瑞典兰宝等几家国际上的无损检测仪器厂家陆续推出了适用于危险场合的防爆类紫外线灯,因防爆等级有多种,具体无损检测紫外线灯上标识的防爆等级是代表什么意思,今天,上海峰志仪器有限公司的技术工程师把防爆等级的说明给大家列举出来,供无损检测届的朋友们参考:

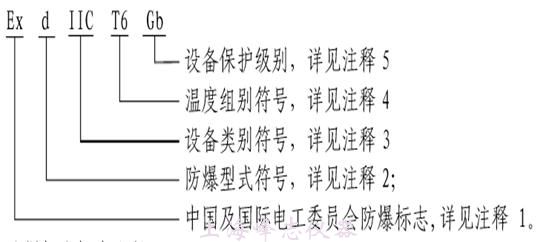

在正规的防爆电气设备上都会有Ex标志,并且每个防爆电气设备都会有一个特有的防爆标志,以下面防爆标志为例:


注释1:Ex是中国及国际电工委员会的防爆标志,表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式

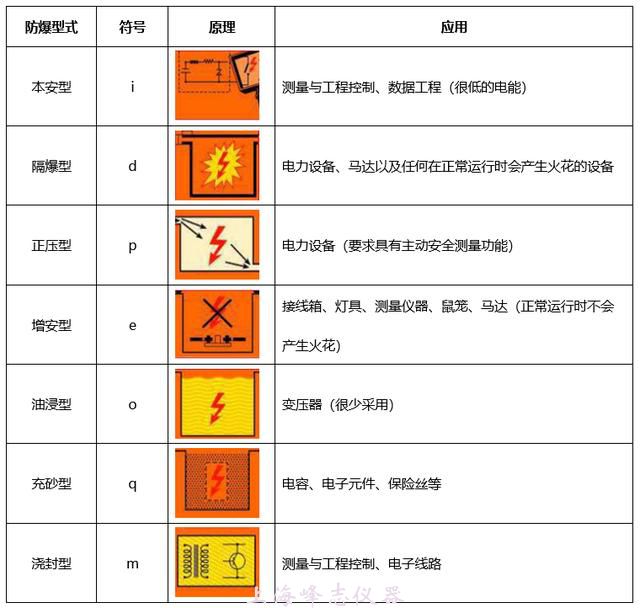

注释2:常见的各类防爆型式符号如下
——“d”隔爆型
——“e”增安型
——“i”本安型
——“m”浇封型
——“p”正压型
——“o”充油型
——“q”充砂型
——“n”无火花型


注释3:设备类别符号
——Ⅰ类:易产生瓦斯的煤矿用的电气设备
——ⅡA、ⅡB、ⅡC类:除Ⅰ类外的其他爆炸性气体环境用电气设备
注:ⅡB的设备可以用于ⅡA设备的使用条件,同样,ⅡC的设备可以用于ⅡA和ⅡB设备的使用;条件,因此,防爆级别ⅡC>ⅡB>ⅡA

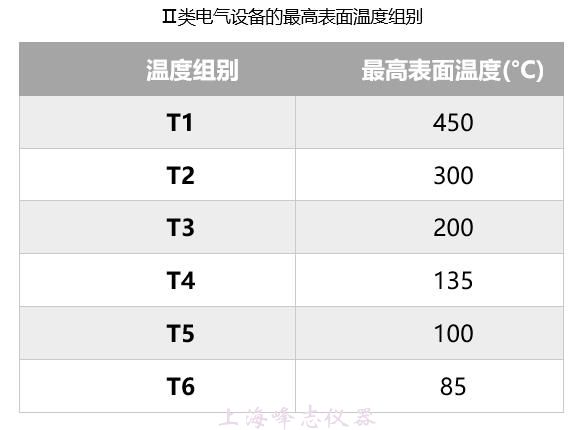

注释4:对于Ⅱ类电气设备,表示温度组别的符号如下:


注释5:设备保护级别分为“Ga”、“Gb”、“Gc”、“Ma”或 “Ma”。
设备保护级别(EPL):根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。
——Ma 级(EPL Ma):安装在煤矿甲烷爆炸性环境中的设备,具有“很高”的保护级别,该级别具有足够的安全性,使设备在正常运行、出现预期故障或罕见故障,甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。
——Mb 级(EPL Mb):安装在煤矿甲烷爆炸性环境中的设备,具有“高”的保护级别,该级别具有足够的安全性,使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。
——Ga级(EPL Ga):爆炸性气体环境用设备,具有“很高”的保护级别,在正常运行、出现的预期故障或罕见故障时不是点燃源。
——Gb级(EPL Gb):爆炸性气体环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。
——Gc级(EPL Gc):爆炸性气体环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。
——Da级(EPL Da):爆炸性粉尘环境用设备,具有“很高”的保护级别,在正常运行、出现的预期故障或罕见故障时不是点燃源。
——Db级(EPL Db):爆炸性粉尘环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。
——Dc级(EPL Dc):爆炸性粉尘环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。
根据国家现行标准GB 3836.1-2010 《爆炸性环境 第1部分:设备 通用要求》规定要求,在同等条件下,防爆标志达到Ex d IIC T6 Gb标准的电气设备在防爆等级上要高于防爆标志达到Ex d IIB T6 Gb标准的电气设备。

上海峰志仪器有限公司为客户提供瑞典兰宝、美国路阳等进口防爆型紫外线灯,能够用于海上采油平台、油气运输邮轮等各种危险场合。
