无损检测常见问答

作者:上海峰志仪器 时间:2021-05-13 20:20:13浏览150 次

信息摘要:

无损探伤是在不损坏工件或原材料工作状态的前提下,对被检验部件的表面和内部质量进 行检查的一种检测手段。常用的无损探伤方法有:X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、荧光探伤、着色探伤等方法。

什么是无损探伤?
答:无损探伤是在不损坏工件或原材料工作状态的前提下,对被检验部件的表面和内部质量进 行检查的一种检测手段。

常用的探伤方法有哪些?
常用的无损探伤方法有:X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、荧光探伤、着色探伤等方法。

能简述磁粉探伤的原理?
它的基本原理是:当工件磁化时,若工件表面有缺陷存在,由于缺陷处的磁阻增大而产生漏磁,形成局部磁场,磁粉便在此处显示缺陷的形状和位置,从而判断缺陷的存在。


能简述磁粉探伤的种类?
1、按工件磁化方向的不同,可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。
2、按采用磁化电流的不同可分为:直流磁化法、半波直流磁化法、和交流磁化法。
3、按探伤所采用磁粉的配制不同,可分为干粉法和湿粉法

磁粉探伤的缺陷有哪些?
磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度,可用来发现铁磁材料 镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷;它适于薄壁件或焊缝表面裂纹 的检验,也能显露出一定深度和大小的未焊透缺陷;但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。

缺陷磁痕可分为几类?
1、各种工艺性质缺陷的磁痕;
2、材料夹渣带来的发纹磁痕;
3、夹渣、气孔带来的点 状磁痕。

简述产生漏磁的原因?
答:由于铁磁性材料的磁率远大于非铁磁材料的导磁率,根据工件被磁化后的磁通密度B=μH 来分析,在工件的单位面积上穿过B根磁线,而在缺陷区域的单位面积上不能容许B根磁力线通过,就迫使一部分磁力线挤到缺陷下面的材料里,其它磁力线不得不被迫逸出工件表面以外出形成漏磁,磁粉将被这样所引起的漏磁所吸引。

简述产生漏磁的影响因素?
1、缺陷的磁导率:缺陷的磁导率越小、则漏磁越强。
2、磁化磁场强度(磁化力)大小: 磁化力越大、漏磁越强。
3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等:当其他条件相同时,埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。

某些零件在磁粉探伤后为什么要退磁?
某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏,如轴类轴承等。某些 零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。

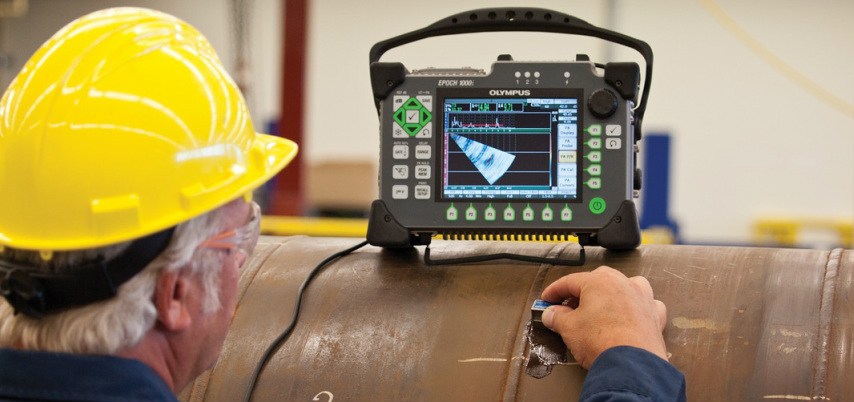

超声波探伤的基本原理是什么?
超声波探伤是利用超声能透入金属材料的深处,并由一截面进入另一截面时,在界面边缘 发生反射的特点来检查零件缺陷的一种方法,当超声波束自零件表面由探头通至金属内部,遇到缺陷与零件底面时就分别发生反射波来,在萤光屏上形成脉冲波形,根据这些脉冲波形来判 断缺陷位置和大小。

超声波探伤与X射线探伤相比较有何优的缺点?
超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高, 对人体无害等优点;缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性;超声波探伤适合于厚度较大的零件检验。

超声波探伤的主要特性有哪些?
1、超声波在介质中传播时,在不同质界面上具有反射的特性,如遇到缺陷,缺陷的尺寸 等于或大于超声波波长时,则超声波在缺陷上反射回来,探伤仪可将反射波显示出来;如缺陷的尺寸甚至小于波长时,声波将绕过射线而不能反射;
2、波声的方向性好,频率越高,方向性越好,以很窄的波束向介质中辐射,易于确定缺陷的位置。
3、超声波的传播能量大,如频率为1MHZ的超生波所传播的能量,相当于振幅相同而频率为1000HZ的 声波的 100 万倍。

超生波探伤板厚14毫米时,距离波幅曲线上三条主要曲线的关系怎样?
测长线Ф1х6-12dB ;定量线Ф1х6-6dB;判度线 Ф1х6-2dB。

何为射线的“软”与“硬”?
X射线穿透物质的能力大小和射线本身的波长有关,波长越短(管电压越高) ,其穿透能力 越大,称之为“硬”;反之则称为“软”。

用超生波探伤时,底波消失可能是什么原因造成的?
1、近表表大缺陷;
2、吸收性缺陷;
3、倾斜大缺陷;
4、氧化皮与钢板结合不好。

影响显影的主要因素有哪些?
1、显影时间;
2、显影液温度;
3、显影液的摇动;
4、配方类型;
5、老化程度。

什么是电磁感应?
通过闭合回路的磁通量发生变化,而在回路中产生电动势的现象称为电磁感应;这样产生 电动势称为感应电动势,如果导体是个闭合回路,将有电流流过,其电流称为感生电流;变压器,发电机、各种电感线圈都是根据电磁感应原理工作。

简述超生波探伤中,超生波在介质中传播时引起衰减的原因是什么?
1、超声波的扩散传播距离增加,波束截面愈来愈大,单位面积上的能量减少。
2、材质衰 减:一是介质粘滞性引起的吸收;二是介质界面杂乱反射引起的散射。

CSK-Ⅱ A试块的主要作用?
1、校验灵敏度;
2、校准扫描线性。

影响照相灵敏度的主要因素有哪些?
1、X光机的焦点大小;
2、透照参数选择的合理性,主要参数有管电压、管电流、曝光时 间和焦距大小;
3、增感方式;
4、选用胶片的合理性;
5、暗室处理条件;
6、散射的遮挡等。

用超生波对饼形大锻件探伤,如果用底波调节探伤起始灵敏度对工作底面有何要求?
1、底面必须平行于探伤面;
2、底面必须平整并且有一定的光洁度。

超声波探伤选择探头K值有哪三条原则?
1、声束扫查到整个焊缝截面;
2、声束尽量垂直于主要缺陷;
3、有足够的灵敏度。

超声波探伤仪主要有哪几部分组成?
主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成。

发射电路的主要作用是什么?
由同步电路输入的同步脉冲信号,触发发射电路工作,产生高频电脉冲信号激励晶片,产 生高频振动,并在介质内产生超声波。

超声波探伤中,晶片表面和被探工件表面之间使用耦合剂的原因是什么?
晶片表面和被检工件表面之间的空气间隙,会使超声波完全反射,造成探伤结果不准确和 无法探伤。

JB1150标准中规定的判别缺陷的三种情况是什么?
1、无底波只有缺陷的多次反射波。
2、无底波只有多个紊乱的缺陷波。
3、缺陷波和底 波同时存在

JB1150标准中规定的距离-波幅曲线的用途是什么?
距离-波幅曲线主要用于判定缺陷大小,给验收标准提供依据它是由判废线、定量线、测长线三条曲线组成;判废线-判定缺陷的最大允许当量;定量线-判定缺陷的大小、长度的控制线;测长线-探伤起始灵敏度控制线。

什么是超声场?
充满超声场能量的空间叫超声场。

反映超声场特征的主要参数是什么?
反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区。

探伤仪最重要的性能指标是什么?
分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比。

常超声波探伤仪近显示方式可分几种?
1、A型显示示波屏横座标代表超声波传递播时间(或距离) 纵座标代表反射回波的高度;
2、B型显示示波屏横座标代表超声波传递播时间 (或距离),这类显示得到的是探头扫查深度方向 的断面图;
3、C型显示仪器示波屏代表被检工件的投影面,这种显示能绘出缺陷的水平投影位 置,但不能给出缺陷的埋藏深度。

超声波探头的主要作用是什么?
1、探头是一个电声换能器,并能将返回来的声波转换成电脉冲;
2、控制超声波的传播方 向和能量集中的程度,当改变探头入射角或改变超声波的扩散角时,可使声波的主要能量按不同的角度射入介质内部或改变声波的指向性,提高分辨率;
3、实现波型转换;
4、控制工作频率;适用于不同的工作条件。

磁粉探头的安全操作要求?
1、当工件直接通过电磁化时,要注意夹头间的接触不良、或用了太大的磁化电流引起打 弧闪光,应戴防护眼镜,同时不应在有可能燃气体的场合使用;
2、在连续使用湿法磁悬液时,皮肤上可涂防护膏;
3、如用于水磁悬液,设备须接地良好,以防触电;
4、在用茧火磁粉时,所用紫外线必须经滤光器,以保护眼睛和皮肤。

什么是分辨率?
答:指在射线底片或荧光屏上能够识别的图像之间最小距离,通常用每1毫米内可辨认线条的数目表示。

什么是几何不清晰度?
由半影造成的不清晰度、半影取决于焦点尺寸,焦距和工件厚度。

为什么要加强超波探伤合录和报告工作?
任何工件经过超声波探伤后,都必须出据检验报告以作为该工作质量好坏的凭证,一份正确的探伤报告,除建立可靠的探测方法和结果外,很大程度上取决于原始记录和最后出据的探伤报告是非常重要的,如果我们检查了工件不作记录也不出报告,那么探伤检查就毫无意义。

 磁粉探伤中为什么要使用灵敏试片?
使用灵敏试片目的在于检验磁粉和磁悬液的性能和连续法中确定试件表面有效磁场强度和方向以及操作方法是否正确等综合因素。

什么叫定影作用?
显影后的胶片在影液中,分影剂将它上面未经显影的溴化银溶解掉,同时保护住黑色金属银粒的过程叫定影作用。

着色(渗透)探伤的基本原理是什么?
着色(渗透)探伤的基本原理是利用毛细现象使渗透液渗入缺陷,经清洗使表面渗透液支除,而缺陷中的渗透残瘤,再利用显像剂的毛细管作用吸附出缺陷中残瘤渗透液而达到检验缺陷的目的。

着色(渗透)探伤灵敏度的主要因素有哪些?
1、渗透剂的性能的影响;
2、乳化剂的乳化效果的影响;
3、显像剂性能的影响;
4、操作方法的影响;
5、缺陷本身性质的影响。

在超声波探伤中把焊缝中的缺陷分几类?怎样进行分类?
在焊缝超声波探伤中一般把焊缝中的缺陷分成三类:点状缺陷、线状缺陷、面状缺陷。 在分类中把长度小于10mm的缺陷叫做点状缺陷;一般不测长,小于10mm的缺陷按5mm计。把长度大于10mm的缺陷叫线状缺陷。把长度大于10mm高度大于3mm的缺陷叫面状缺陷。

胶片洗冲程序如何?
显影、停影、定影、水洗、干燥

什么叫导电性?
指金属能够传导电流的性质。

什么叫磁性?
指金属具有导磁的性能;从实用意义讲如:可用磁性材料(金属)制造永久磁铁、电工材料,也可用磁性来检查磁性金属是否有裂纹等。

 什么叫高压?什么叫低压?
设备对地电压在250伏以上者称为高压。设备对地电压在250伏以下者称为低压。

 什么叫安全电压?
人身触及带电导体时,无生命危险的电压,一般都采用36伏以下的电压称为安全电压。 凡工作场所潮湿或在金属容器内,隧道、矿井内用电器照明等,均采用12伏安全电压。

 超声波试块的作用是什么?
超声波试块的作用是校验仪器和探头的性能,确定探伤起始灵敏度,校准扫描线性。

 什么是斜探头折射角β的正确值?
斜探头折射角的正确值称为K值,它等于斜探头λ射点至反射点的水平距离和相应深度的比值。

 当局部无损探伤检查的焊缝中发现有不允许的缺陷时如何办?
应在缺陷的延长方向或可疑部位作补充射线探伤。补充检查后对焊缝质量仍然有怀疑对该焊缝应全部探伤。

非缺陷引起的磁痕有几种?
1、局部冷作硬化,由材料导磁变化造成的磁痕聚集;
2、两种不同材料的交界面处磁粉堆积;
3、碳化物层组织偏析;
4、零件截面尺寸的突变处磁痕;
5、磁化电流过高,因金属流线造成的磁痕;
6、由于工件表面不清洁或油污造成的斑点状磁痕。

磁粉检验规程包括哪些内容?
1、规程的适用范围;
2、磁化方法(包括磁化规范、工件表面的准备);
3、磁粉(包括粒度、颜色、磁悬液与荧光磁悬液的配制)。
4、试片;
5、技术操作;
6、质量评定与检验记录。

磁粉探伤适用范围?
磁粉探伤是用来检测铁磁性材料表面和近表面缺陷的一种检测方法。

 超声波探伤仪中同步信号发生器的主要作用是什么?它主要控制哪二部分电路工作?
答:同步电路产生同步脉冲信号,用以触发仪器各部分电路同时协调工作,它主要控制同步发射和同步扫描二部分电路。

  无损检测的目的?
1、改进制造工艺;
2、降低制造成本;
3、提高产品的可能性;
4、保证设备的安全运行。

超声波焊缝探伤时为缺陷定位仪器时间扫描线的调整有哪几种方法?
有水平定位仪、垂直定位、声程定位三种方法。
