数据采集仪LR8101，LR8102
数据采集仪LR8101，LR8102适用于系统集成，可扩展模块的数据采集仪
● 根据测量系统灵活扩展测量模块

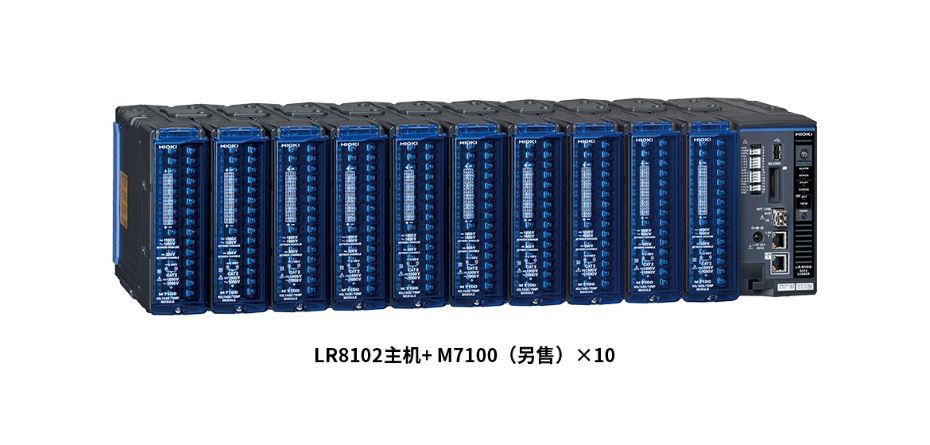

● 一台数据采集仪（主机）zui多可连接 10 个测量模块
● 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
LR8101，LR8102非常适合测量系统的数据采集仪
在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。HIOKI 数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。
LR8101，LR8102适用于获取高压电池包各个电芯的数据【电池充放电测试】
电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另一方面，电动汽车电池的电压越来越高。 在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和模块之间的电压变得尤为重要。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的模块
| 模块 | 电压/温度模块M7100 | 电压/温度模块M7102 |
| 电池包 | 适用于600 V～1500 V | 适用于600 V以下 |
| 对地电压 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模块之间的电压 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| zuida通道数 | 15通道/个 | 30通道/个 |
| 采样速度 | zui快5 ms | zui快10 ms |
| 更多详情 | 点击此处查看M7100详情 | 点击此处查看M7102详情 |

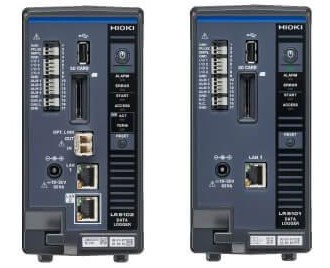

数据采集仪LR8101（基础机型）和LR8102（高性能机型）的区别
通用功能
·zui多可连接10个测量模块
·通过 SD 卡或 U盘保存数据
·利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
·利用UDP输出数据
实时输出每次采样的测量数据，zui快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。
·多台主机同步测量
使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
同步采样的主机测量数据均可从主仪器的LAN2输出。
·通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】>【测量模块】 | |
| zui多可连接模块个数 | 10个 | |
| zui多可同步主机台数 | 10台 | 无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V | |
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 1 | |
| 通讯接口 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无模块：约80W × 166H × 238D mm, 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm 安装10个M7100模块时：约620W × 166H × 263D mm | |
| 附件 | 使用注意事项×1, 启动指南 ×1, DVD ×1 (启动指南, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用顺手, 通讯命令使用说明书)※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。 | |
测量模块
电压·温度模块M7102
更高600V的电池包 ；30通道，电压、温度（热电偶） ；适用于电池电芯单体的测试或半导体
电压·温度模块M7100
600 V～1500 V的电池包；15通道，电压、温度（热电偶）；zui快5 ms间隔输出
电源
主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。
AC适配器Z1016，AC 100 V ～ 240 V
电源线L1012，DC 10 V～30 V, 末端未加工, 约 2 m
主机之间采样同步·CAN连接【仅支持LR8102】
主机之间采样同步（光纤连接）：用于同步多个数据采集仪LR8102主机进行测量。CAN连接：用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
CAN线 9713-01：单侧无加工 1.8 m
光连接线L6102：10 m
光连接线L6101：1 m
保存媒体
请务必使用我司的正版选件保存媒体。如使用我司选件以外的保存媒体，则无法保证正常保存或读取。
U盘Z4006：16 GB，采用长寿命、高可靠性的SLC型闪存
SD存储卡 Z4003：8 GB
SD存储卡 Z4001：2 GB
测量分析
CAN Editor：用于数据采集仪、用于设置 CAN 测量的软件、导入DBC文件以设置CAN接收、用DBC文件
Logger Utility：用于数据采集仪、测量控制，实时数据收集、波形显示，数据转换，运算，搜索，印刷
LAN电缆 9642：直连型，附带交叉型转换连接器，5 m
