利用频闪仪测量设备转速

作者:美国蒙那多 时间:2021-03-21 15:01:19浏览204 次

信息摘要:

如果您可以关闭设备并安装一条反光带,则可以轻松使用光学转速计进行RPM测量。 当您无法关闭设备时,必须使用频闪仪。 当闪光速率低于300 FPM时,人眼不容易被频闪仪诱骗看到停止的图像。 因此,频闪仪几乎不可能在300 FPM以下用于检查或测量RPM。

频闪仪的主要用途是让运动的物体停止运动以进行诊断检查。 但是,频闪仪也可用于测量转速。 为此,需要考虑几个因素。 首先,所有360°旋转(例如,轴的末端)都应该可见被测物体。 其次,对象上应该有一些独特的部分,例如螺栓,键槽或瑕疵,可以用作参考点。 如果正在查看的对象是完全对称的,则用户只需在单个位置用胶带或油漆标记该对象即可用作参考点。
The primary use for a stroboscope is to stop motion for diagnostic inspection purposes. However, the stroboscope can be used to measure speed. In order to do this, several factors need to be considered. First, the object being measured should be visible for all 360° of rotation (e.g. The end of a shaft). Second, the object should have some unique part on it, like a bolt, keyway or imperfection to use as a reference point. If the object being viewed is perfectly symmetrical, then the user needs to mark the object with a piece of tape or paint in a single location only, to be used as a reference point.

如果旋转速度在便携式频闪仪的范围内,请从最高闪光率开始,然后将闪光率调低。 在某些时候,您将只在物体的单个图像上停止运动。 请注意,以两倍于图像实际速度的闪光速率,您将看到两幅图像。 当接近正确的速度时,您可能会看到三幅,四幅或更多幅实际速度谐波的图像。 您看到的第一个SINGLE图像是真实速度。 要确认真实速度,请记下读数并将频闪仪(http://www.fzyq.cn/pinshanyi/)调整为该读数的一半,或仅按÷2按钮。 您应该再次看到一个图像(可能相对于所看到的第一个图像有相移)。
If the speed of rotation is within the range of the stroboscope, start at the highest flash rate and adjust the flash rate down. At some point you will stop the motion with only a single image of the object in view. Note that at a flash rate twice the actual speed of the image you will see two images. As you approach the correct speed, you may see three, four or more images at harmonics of the actual speed. The first SINGLE image you see is the true speed. To confirm the true speed, note the reading and adjust the stroboscope to exactly half this reading, or just press the ÷2 button. You should again see a single image (which may be phase shifted with respect to the first image seen).

利用频闪仪测量设备转速

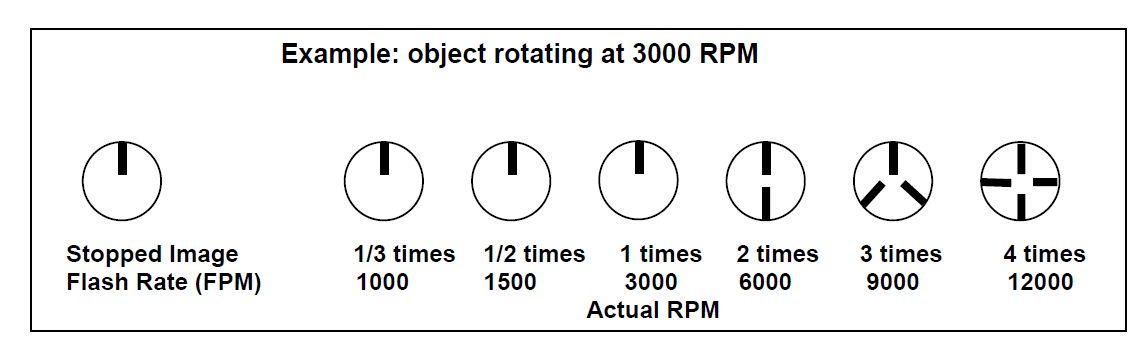

例如,当查看具有单个键槽的轴时,您将以实际速度以及实际速度的1 / 2、1 / 3、1 / 4等看到键槽的一个静止图像。 您将看到2倍于实际速度的键槽图像,3倍于3倍速度的键槽,依此类推。FPM等于最高闪光速率下的轴每分钟转数(RPM),仅给出键槽的一张固定图像。

For example, when viewing a shaft with a single keyway, you will see one stationary image of the keyway at the actual speed and at 1/2, 1/3, ¼, etc. of the actual speed. You will see 2 images of the key way at 2 times the actual speed, 3 key way at 3 times, etc. The FPM equals the shafts Revolutions Per Minute (RPM) at the highest flash rate that gives only one stationary image of the keyway.

如果您可以关闭设备并安装一条反光带,则可以轻松使用光学转速计进行RPM测量。 当您无法关闭设备时,必须使用便携式频闪仪。 当闪光速率低于300 FPM时,人眼不容易被频闪仪诱骗看到停止的图像。 因此,频闪仪几乎不可能在300 FPM以下用于检查或测量RPM,此时上海峰志仪器有限公司工程师建议采用接触式转速表或光电转速表进行转速测量。
In instances when you can shut down the device and install a piece of reflective tape then an optical tachometer is easy to use for RPM measurement. Stroboscopes must be used when you can’t shut down the device. The human eye is not easily tricked into seeing a stopped image by a stroboscope when the flash rate is slower than 300 FPM. Therefore, stroboscopes are just about impossible to use below 300 FPM for inspection or to measure RPM.

转速表和频闪仪的测量单位:

FPM=flashes per minute
FPM:每分钟频闪的次数
RPM=Revolutions per minute
RPM:每分钟转速

利用频闪仪测量设备转速

上图:用福禄克频闪仪测量设备转速


频闪仪

频闪仪是每隔一定时间发出一次闪光,利用人眼睛的视觉暂留,使动态的物体静止化,用频闪仪可测量风扇的转速,水滴的流速,弦的振动频率和观测一维驻波的特性等,从中可揭示一些运动物体的形成,规律,特点和内在的物理含义。在观测高速旋转的物体时,通过调节频闪仪的闪动频率,使其与被测物体的转动或运动物体的速度接近或同步时,被测物体虽然在高速运动着,但看上去却是缓慢运动或静止的。这种视觉暂留现象,使人目测就能轻易观测高速运动物体的运行状况。

频闪石英闪光管的工作原理

频闪仪的灯管又叫频闪石英氙气灯管是采用特种硬质玻璃管或者石英玻璃管,在玻璃两端用高温把经特殊工艺处理的点击封装成形,频闪仪灯管充入高纯度的特种气体(如氙气),在灯管外部绕上金属丝,或涂上特种开发薄膜而制成的气体放电灯。

频闪灯管的工作,需要一套几倍的电路组件配套,才能发光工作。电路各部分功能和工作如下:
1.电容C3是频闪仪灯管放电发光作储存电量,它由直流电源V提供电源
2.电容器Ct是储存触发能量,经电阻R1和R2组成的分压器,产生的分压Vt,向电容Ct充电。该Vt值便是触发线圈的初级输入电压值。
3.触发线圈T2的初级线组连接着控制开关S,并与电容器Ct组成回路,而触发线间的次级线圈组,则和闪光管的触发线相连接。
4.当开关S闭合,Ct所储存的电量向触发线圈初级释放。于是初级就有数千伏以上的高压脉冲感应输出,作用到频闪仪灯泡触发极上去。
5.该高压脉冲使频闪仪灯泡内氙气电离,并与灯泡内电极形成电离导通。
6.电离导通使灯泡内内阻骤降,导致储能电容器Cs向灯泡内放电。
7.电容器Cs的强电量使管内成雪崩式电离,形成电弧放电状态,产生强烈光输出。放电使Cs电压骤降。降至一定程度后,不能维持雪崩式电离,于是电脉放电状态停止,灯泡熄灭。

返回列表 本文标签: 频闪仪 转速表
