TIME5370里氏硬度计

作者:北京时代之峰 时间:2021-08-12 20:05:12浏览532 次

信息摘要:

TIME5370 里氏硬度计是一款依托时代“工业智能检测物联网平台”的智能里氏硬度计,是由传统的便携式单体仪器的研发向时代智能测量系统的建立迈出的步。 产品的结构由 1 台智能手机 +1 支智能里氏探头组成,两者之间通过蓝牙无线通信,产品兼顾了分体式和一体化里氏硬度计的优势。

TIME5370 里氏硬度计

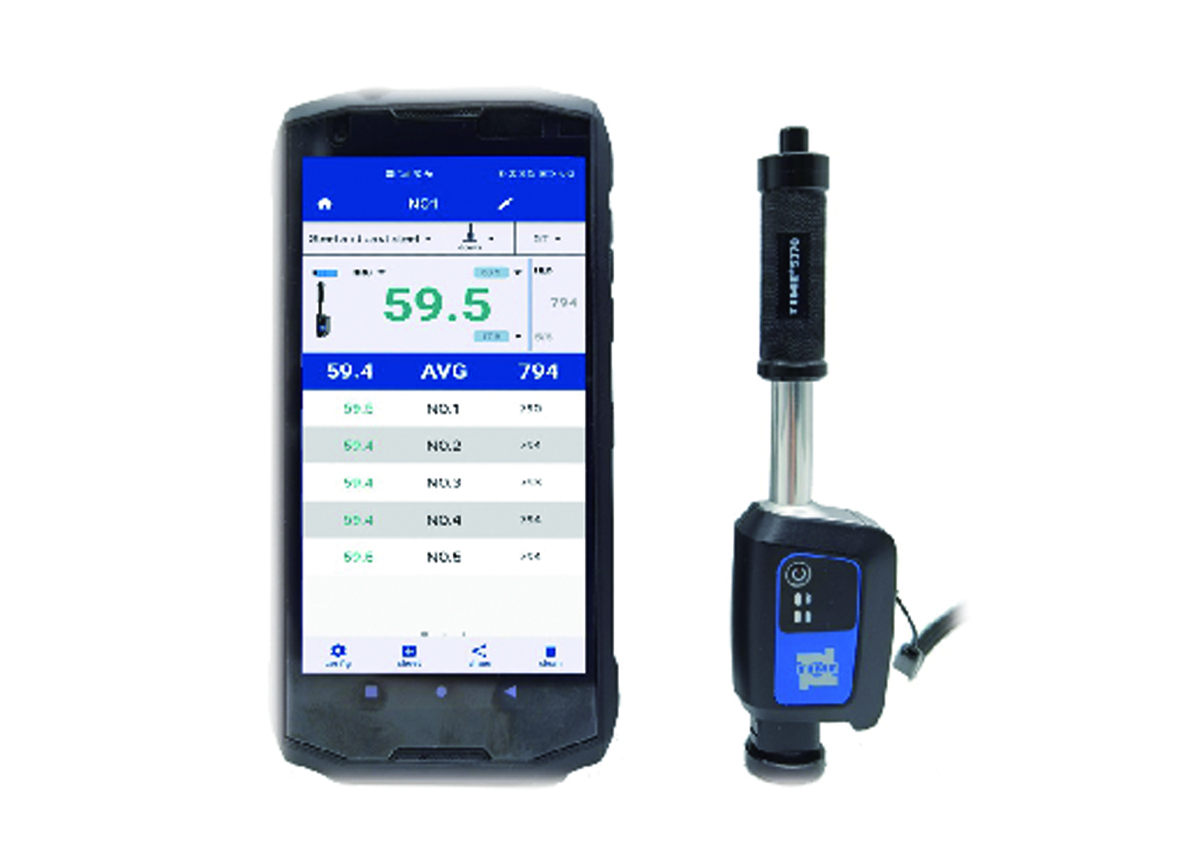

TIME5370 里氏硬度计是一款依托时代“工业智能检测物联网平台”的智能里氏硬度计,是由传统的便携式单体仪器的研发向时代智能测量系统的建立迈出的步。 产品的结构由 1 台智能手机 +1 支智能里氏探头组成,两者之间通过蓝牙无线通信,产品兼顾了分体式和一体化里氏硬度计的优势。

智能手机端凭借其自身软件、硬件、网络优势实现强大的里氏硬度计主机的功能,并能作为智能测量终端节点,接入到物联网平台。 智能探头端的设计则更专注于测量,产品设计中引入了多项新技术。线圈部件抬高设计,配合小支承环使用,可部分替代 D+15 型冲击装置,更适合测量沟槽内或凹入表面的工件;体型小巧,无传感器线缆,便于携带和操作;产品采用了无线充电技术;可远程升级软件;有良好的、系统性的产品可靠性等。 产品申请了 1 项外观专利和 1 项实用新型专利。

TIME5370 里氏硬度计

TIME5370 里氏硬度计工作原理

用规定质量的冲击体在弹力作用下 , 以一定速度冲击试样表面 , 用冲击体在距试样表面 1mm 处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下:

HL=1000 × VB / VA
式中:
HL—— 里氏硬度值;
VB—— 冲击体回弹速度;
VA—— 冲击体冲击速度。
冲击装置输出信号示意图如下:

TIME5370 里氏硬度计

TIME5370 里氏硬度计产品特点

产品由 1 台智能手机 +1 支智能探头组成 , 两者通过蓝牙无线通信;
智能探头测得硬度值,可实时无线传输到智能手机端;
智能手机端安装有“时代智检测”专用测量 APP (以下简称 APP ),接收智能探头的测量值并实现里氏硬度计的其它功能;
APP 六大功能模块助力用户质量管理及售后服务:
1)测量管理:即测、即存;实时显示、语音播报测量数据;列表、图形多角度分析测量数据。随时随地实时分享当前数据。
2)数据管理:历史数据溯源。可以查询历史数据;图形、视频、文本、测量数据多维度创建工单、生成报表等。
3)客户服务:售后提单、一键呼叫,服务就在您身边。
4)设备管理:对使用设备进行管理。
5)用户管理:用户资料维护及用户权限获取。
6)系统设置:辅助测量设置、软件升级等功能。

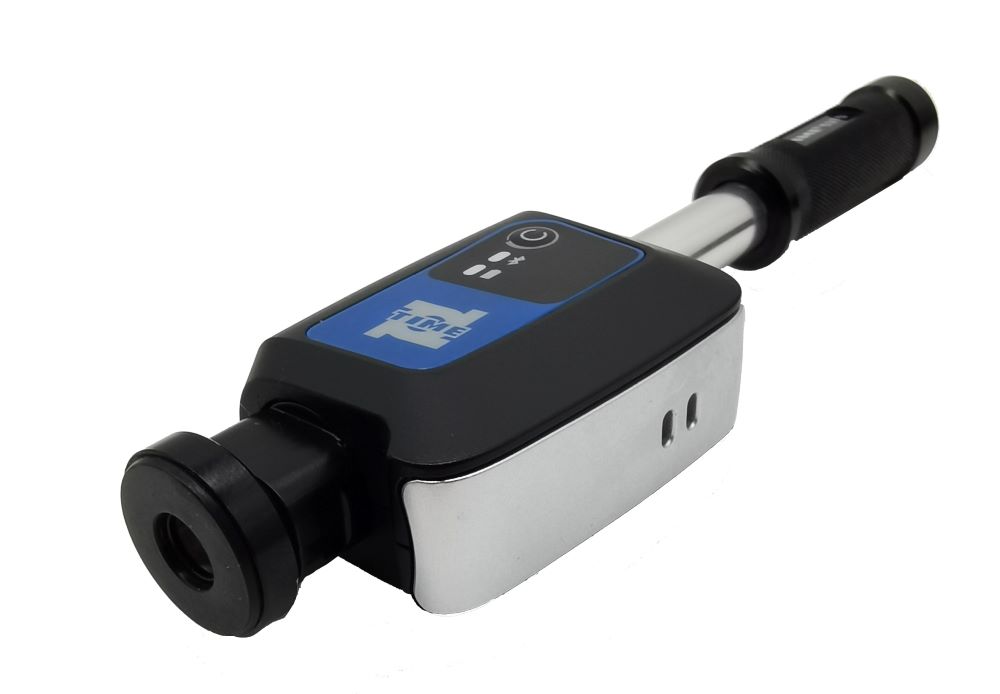

智能探头具有良好的便携性 , 体型小巧,带挂绳设计;
智能探头采用内置可充电锂电池,可无线充电;
智能探头为 IP54 级防尘防水,能适应恶劣的使用环境;更通过系统性的第三方可靠性测试。
智能探头的软件可远程升级;
智能手机可连接到时代 “工业智能检测物联网平台” , 实现更丰富的功能;
具有自动识别常用冲击方向功能;
可预先设置硬度值上、下限,超出范围自动报警,方便用户批量测试的需要;
具有自定义材料功能,用户可通过对比试验生成专属的硬度转换表;
可切换至国外硬度转换表,作为硬度转换参考;
测量记录可添加图片、视频、定位等多类型的附加信息;
可实现丰富的后期数据处理,如云端存储、定制工单、数据实时共享、生成报表等;
具有自动关机功能,且自动关机时长可调或者关闭该功能。

智能探头相关:
工作电压: 3.7V
充电方式:无线充电
充电电源: 5V/1A
充电时间:约 3h
持续工作时间:≥ 24h
无线通讯接口标准:蓝牙 4.2
尺寸: 158mm × 40mm × 25mm
重量: 85g

TIME5370 里氏硬度计

TIME5370里氏硬度计标准配置

智能里氏探头 1 支;
小支承环 1 只;
尼龙刷( I ) 1 只;
里氏标准块(高值) 1 块;
无线充电器 1 套;
挂绳 1 根。

选择配置
智能手机 1 台(预安装“ 时代智检测” APP );  各种异型支承环。

TIME5370 里氏硬度计

TIME5370里氏硬度计技术参数

冲击装置: D 型;

冲击装置特性和测量要求见表 1 ,球头压痕尺寸见表 2 ;

表 1

特性 参数
冲击能量 11mJ
冲击体质量 5.5g
球头硬度 ≥ 1600HV
球头直径 3mm
球头材料 碳化钨
试件zui大硬度 1600 ± 100HV2
试件表面粗糙度 Ra ≤ 1.6 μ m
试件zui小重量:
可直接测量 >5kg
需稳定支承 2 ~ 5kg
需密实耦合 0.05 ~ 2kg
试件zui小厚度:
可直接测量 > 5mm
需密实耦合 ≤ 5mm
硬化层zui小深度 0.8mm

表 2

硬度 特性 参数
300HV 压痕直径 0.54mm
压痕深度 24 μ m
600HV 压痕直径 0.54mm
压痕深度 17 μ m
800HV 压痕直径 0.35mm
压痕深度 10 μ m



示值误差和示值重复性,见表 3 。  l

测量范围: 170 ~ 960 HLD

测量方向: 360 °

显示:智能手机显示屏


TIME5370里氏硬度计测试范围



表3

材料 硬度制 冲击装置
D
Steel and cast steel
       钢和铸钢
HRC 17.9~68.5
HRB 59.6~99.6
HRA 59.1~85.8
HB 127~651
HV 83~976
HS 32.2~99.5
Steel锻钢 HS 32.2~99.5
CWT、ST
       合金工具钢
HRC 20.4~67.1
HV 80~898
Stainless steel
       不锈钢
HRB 46.5~101.7
HB 85~655
HV 85~802
GC. IRON
       灰铸铁
HRC -
HB 93~334
HV -
NC、IRON
       球墨铸铁
HRC -
HB 131~387
HV -
C.ALUM
       铸铝合金
HB 19~164
HRB 23.8~84.6
BRASS
       铜锌合金
HB 40~173
HRB 13.5~95.3
BRONZE铜锡(铝)合金 HB 60~290
COPPER纯铜 HB 45~315



表 4

标准里氏硬度块硬度值 示值误差 示值重复性
790 ± 40HLD ± 6 HLD 6 HLD
530 ± 40HLD ± 10 HLD 10 HLD
