美国 MONARCH INSTRUMENT ACT-1B 面板转速表

作者:MONARCH INSTRUMENT 时间:2024-06-17 09:04:51浏览145 次

信息摘要:

ACT-1B 面板转速表与带有镀锡线“-W”连接的 Monarch 速度传感器兼容。它可按您的规格进行出厂配置,或使用可选的 USB 编程电缆进行现场用户配置。USB 编程电缆和可免费下载的PM 远程软件还允许在本地 PC 上实时显示和记录数据。 提供可选的 NIST 可追溯证书。

美国 MONARCH INSTRUMENT ACT-1B 面板转速表

ACT-1B 面板转速表与带有镀锡线“-W”连接的 Monarch 速度传感器兼容。它可按您的规格进行出厂配置,或使用可选的 USB 编程电缆进行现场用户配置。USB 编程电缆和可免费下载的PM 远程软件还允许在本地 PC 上实时显示和记录数据。 提供可选的 NIST 可追溯证书。

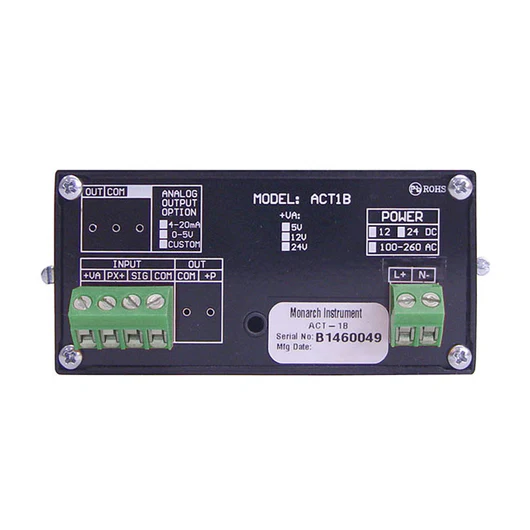

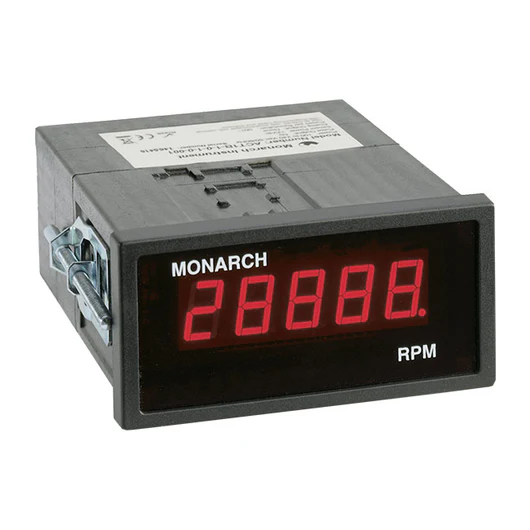

ACT-1B 面板转速表

ACT-1B 面板转速表

特征

型号 – 通用输入,通过光学、红外、激光、接近和磁性传感器或直接 TTL 和 3.3 至 50 V 交流信号进行非接触式操作

ACT-1B 面板转速表

  • 经济实惠

  • 1/8 DIN 尺寸

  • 5位LED显示屏

  • 5 至 99,999 RPM 范围

  • 通用传感器输入

  • 与大多数速度传感器兼容

  • 用户可配置*

  • 在电脑上查看实时数据*

  • 实时将数据存储于 Excel 文件中*

  • 通用交流电源 100-240 V 交流电,50/60 Hz 或可选直流输入电源

  • 可选 4-20 mA 或 0-5 V dc 可扩展输出

规格*

Speed Range5 to 99,999 RPM
Accuracy±1 RPM or 0.005% of reading
Resolution1 RPM (user-programmable to 0.0001†)
Display5-digit, 0.56 in. [14 mm] high red LED
Display UpdateTwice per second above 120 RPM  (user-programmable to 0.5, 1 or 1.5 second†)
Dimensions1/8 DIN by 4.5 in. [114 mm] deep Panel cutout: 3.58″ x 1.74″ [91 x 44 mm]
Power SupplyStandard: 100-240 V ac ±10%, 50/60 Hz,
           Optional: 12 or 24 V dc ±10%, Isolated, 5.0 Watts
InputsUniversal input for optical, proximity, two-wire, or three-wire magnetic, infrared, or laser sensors
           TTL input or 2 V ac to 50 V ac peak to peak input
           Standard input is 1 pulse per revolution (user-programmable from 1 to 999†)
Sensor Excitation12 V dc at 20 mA for proximity sensors,
           12 V dc at 75 mA for all other sensors;
           Optional 5 or 24 V dc available
Recommended SensorsOptical – ROS-W, ROS-HT-W-25

Proximity – P5-11

Magnetic –  M-190W or MT-190W

Infrared – IRS-W

Laser – ROLS-W or RLS-W

IO Option4 to 20 mA out, 16-bit resolution 12 V dc compliance voltage Full-scale RPM settings as specified when ordered
           (user-programmable†)
Analog Output (option)0 to 5 V dc, 5 mA 16-bit resolution
           Full-scale RPM settings as specified when ordered
           (user-programmable†)
PO (option)0 to 5 V TTL pulse, non-inverting, one pulse out for each pulse in

(Positive or negative out programmable†)

EnvironmentalThis product is designed to be safe for indoor use under the following conditions (per IEC61010-1):
           Installation Category II per IEC 664
           Pollution Degree Level II per IEC 664

Operating Temperature: 32 °F – 122 °F [0 °C – 50 °C]
             Humidity: Maximum relative humidity 80% for temperature up to 88 °F (31 °C) decreasing linearly to 50% relative humidity at 104 °F (40 °C)
