晶圆片表面检测灯

作者:上海峰志仪器 时间:2021-04-01 09:43:37浏览261 次

信息摘要:

LUYOR-3318检查灯采用人眼最敏感510-590NM之间波长光,来做最简单与明确的判别,可精确检查到1um以下的刮痕或微粒子,并且具有绿光和黄光2种颜色的复合光,几乎可检测出所有尘埃,大大降低产品不良率。使用寿命为2万小时以上。光源强度可达30万LX,最小可以检测1μ的表面脏污,比传统的检查灯,效用增强10倍.LUYOR-3318可根据使用场景,使用便携手持式或桌面式(上在底座上即可)。

晶圆片表面检测灯半导体表面瑕疵检查灯 表面检查灯厂家 黄绿光/白光检查灯
wafer晶圆颗粒缺陷检查灯LUYOR-3318系列是一款黄绿光表面检查灯(或者是白光),检测灯的原理利用适合的LED灯源,通过光学镜片折射出特殊波长的光源,照在工件表面折射出光路,使得操作员肉眼可识别出工件表面的灰尘、刮痕、毛刺、凹凸、油墨等瑕疵点,取代传统的照明设备和光学系统机台,直接通过照明光线和肉眼,观测出一般玻璃表面、部件表面的瑕疵,极大的节省了一般工厂的采购成本。 LUYOR-3318检查灯采用人眼最敏感510-590NM之间波长光,来做最简单与明确的判别,可精确检查到1um以下的刮痕或微粒子,并且具有绿光和黄光2种颜色的复合光,几乎可检测出所有尘埃,大大降低产品不良率。使用寿命为2万小时以上。光源强度可达30万LX,最小可以检测1μ的表面脏污,比传统的检查灯,效用增强10倍.LUYOR-3318可根据使用场景,使用便携手持式或桌面式(上在底座上即可)。

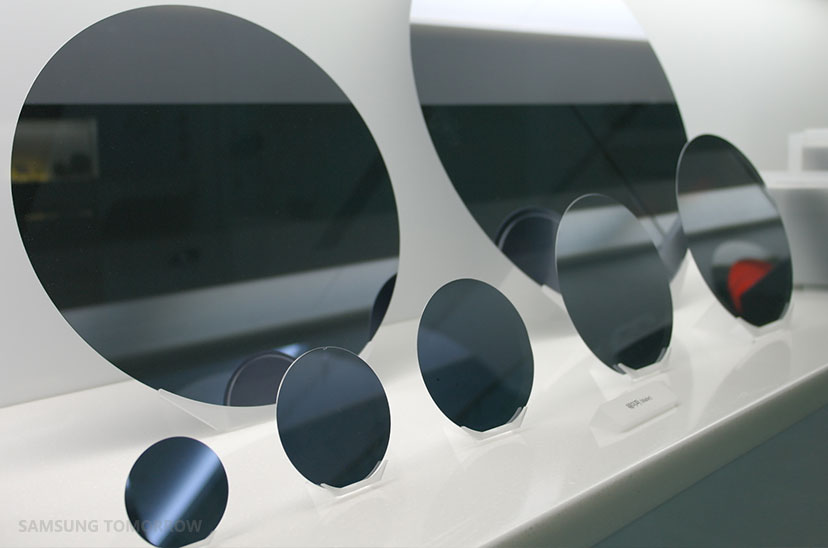

晶圆片表面检测灯

由于没有闪烁并且没有眼睛疲劳,所以电子照明方法提高了可加工性。可以自由地进行调光,并可以选择佳条件。通过采用柔性臂,可以自由调节光源的角度。可以在无尘室中使用。可以使用安装支架分离光源。连续照明时,灯泡寿命为10,000小时。它可以切割500 nm或更短的波长,并且该波长不会给人眼造成负担,因此使其成为视觉检查光源的佳波长。

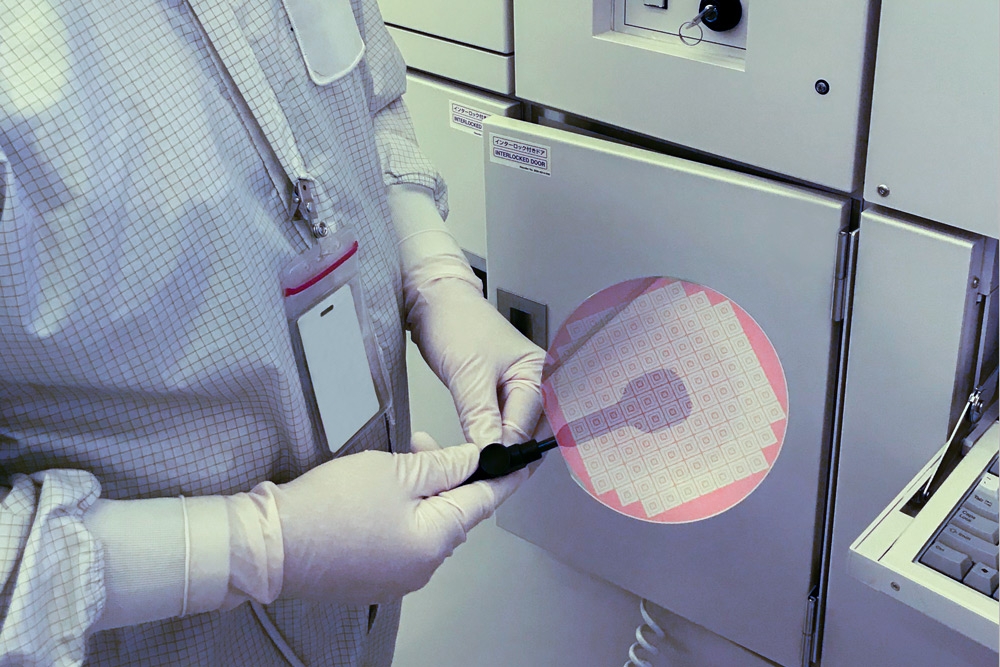

半导体晶片不管是自主加工生产还是外购,都要对其外表进行缺陷瑕疵检查,避免瑕疵品在投入使用,从而导致成品成为不合格产品。上海峰志仪器有限公司用于半导体晶片表面缺陷瑕疵检查灯以及测试系统主要技术指标如下:
1、测试精度:可检测出1um以下的缺陷瑕疵
2、光源:人眼易于察觉的绿光和黄光2种颜色的复合光
3、检查系统带工业相机,可拍摄瑕疵点
4、样式灵活,可手持式和桌面放置解放双手
5、可调节灯光照射范围


半导体晶圆片缺陷检测灯应用

LCD滤光片、偏光板。
晶圆、半导体。
玻璃或是金属表面。
上列物品的刮痕及灰尘检查。

晶圆片表面检测灯特点

特殊波长,主波长为546、578nm知黄绿光且不伤人眼。
藉由人眼对黄绿光的高感度来检查10um以下的刮痕或灰尘。
主机和光线部分为分离是可任意调整照射角度。
採用电子点灯方式,强度可任意调整
检查精密加工表面的瑕疵、污点、异物等
快速无损检测小至10微米的瑕疵、小颗粒
有效地探测出生产过程是早期的污物,节省生产时间及不必要的成本
黄色滤色片滤掉波长小于500nm的光线,防止产生荧光干扰
高对比度的光线能清晰检测到精细的表面粒子
灯头人体工学设计,易于操作

晶圆片表面检测灯检察对象

硅和玻璃晶圆、液晶滤色器、玻璃镜头、光罩、电影、陶瓷、圆盘、金属表面(铝,不锈钢,铜等)、阴极射线管、触摸屏、太阳能电池、汽车、家电、建筑内部材料、光面纸、热转印膜、版、电子元器件等。

表面瑕疵检查灯利用适合的LED灯源,通过光学透镜和滤光片折射出特殊的光源,照在工件表面折射出光路,使得操作员肉眼可识别出工件表面的灰尘、刮痕、毛刺、凹凸、油墨等瑕疵。表面瑕疵检查灯用于液晶玻璃、汽车玻璃、手机屏幕、基材、半导体硅晶圆片(晶圆/晶片)、柔性基板表面瑕疵检查,这么多厂家为什么要选择上海峰志仪器有限公司?
上海峰志仪器有限公司表面瑕疵检查灯采用人眼最敏感的光线:绿光/黄光/黄绿复合光,表面瑕疵检查灯照射在被检查的工件上,人眼能够快速的检查出瑕疵
上海峰志仪器有限公司检查灯可检测出1um的瑕疵(微尘、凹凸、油墨、刮痕……)
上海峰志仪器有限公司表面玻璃检查灯每个LED前面通过添加3-4个不同的光学透镜或镜片,通过不同的角度、高度光学透镜和镜片的组合,可以按照客户的要求人为的制造出特殊的光源,我们所有表面检查灯的照度比市面上同类的检查灯照度都要高(其他公司每个LED前面只使用一个透镜,都是使用一体成型的透镜技术,优点就是门槛高,缺点就是开发的成本高—一套模具最少要几十万到上百万,开发周期要在半年以上,但是不能按照客户的要求调整),例如:我们公司产品SL-8804桌面式表面检查灯照度可以达到32000lux(45cm处)、55000lux(30cm处),可以检测出小于1um的微粒或者刮痕,几乎可检测出所有尘埃,产品性能达到行业内领先的水平。 特别定制的照度更高,可以达到50000lux(45cm),70000lux(30cm处)。使用寿命为2万小时以上,比传统的检查灯,效用增强10倍。
上海峰志仪器有限公司根据应用不同场景,提供不同的样式,不同的供电(直流/交流)方式,订制……服务。样式主要有手电筒式、手持式、悬挂式、灯条式等等。

 半导体表面瑕疵检查灯
