转速传感器的原理的种类

作者:上海峰志 时间:2023-03-27 07:52:57浏览5022 次

信息摘要:

转速传感器是将旋转物体的转速变换为电量输出的传感器。当旋转物体旋转一圈时传感器将测量的信号传赠给主控芯片,因为旋转物体在较短的時间旋转的频次较多,人们将这类测量旋转物体的工业设备称作转速传感器。

转速传感器的原理和优缺点

  (一)什么叫转速传感器

  转速传感器是将旋转物体的转速变换为电量输出的传感器。当旋转物体旋转一圈时传感器将测量的信号传赠给主控芯片,因为旋转物体在较短的時间旋转的频次较多,人们将这类测量旋转物体的工业设备称作转速传感器。

  (二)转速传感器的归类

  转速传感器从基本原理上去分,有磁电感应式、光电效应式、霍尔效应式、磁阻效用式、物质电磁感应式等。此外也有间接性测量转速的转速传感器:如瞬时速度传感器,偏移传感器等。大部分都输出差分信号。对于差分信号测转速的方式有:频率积分法,和频率运算法。我风场中风力发电机组常用的转速传感器为磁电感应式转速传感器。

  (三)转速传感器的功效

  转速传感器的功效是用于检验旋转物体的速率,将转速信号传递给主控制器,由主控制器来操纵被检测物体转速的尺寸,从而来确保机器设备的安全系数、可信性,促使机器设备安全性平稳的长期运作。

二、磁电感应式传感器

  (一)磁电感应式传感器的原理

  磁电式转速传感器要以磁电感应为基本概念来保持转速测量的。磁电式转速传感器由变压器铁芯、磁瓦、感应线圈等构件构成的,测量目标旋转时,转速传感器的线圈会造成磁力线,传动齿轮旋转会激光切割磁力线,磁路因为磁阻转变,在感应线圈内造成电动势。

  (二)磁电感应式转速传感器的特性

  磁电式转速传感器的工作中方法决策了它的特性。可以在高转速的状况下的测量出物体的转速,不会受到溫度、气侯、浓烟及其震动等标准的危害。磁电式转速传感器输出的数据信号强、测量覆盖面广,不论是高速运转还是低速档旋转要是是一个标准的环形,而且可以与传感器中间的间距超过2-4mm的标准都能够的测量出旋转物体的转速。磁电式转速传感器的工作中维护保养成本费较低,联接工作电压较小,彻底是靠磁电感应来保持测量,另外磁电式转速传感器的运行也不用机械设备姿势,不用润化。磁电式转速传感器的结构紧凑、容积精巧、安裝方便使用。

  (三)磁电感应式转速传感器的缺点

  磁电式转速传感器因为与测量物体的间距较近,摄像头与被测物体表面较灵巧,因此约束力与安裝加工工艺的限定与工作标准的限定。1、当传感器与被测物体的非触碰间距很大时没法造成磁电感应,这时的传感器就没法测量出旋转物体的转速。2、当传感器的支撑架松脱时需测量的转速数据信号是不足的,由于摇晃很大所造成的磁电感应的频次就会越多,所测量出去的转速是不足的。3、办公环境的危害。磁电式转速传感器在一切正常工作中时的摄像头表层不是可以有水渍、油渍、风沙等物体,这种诸多要素都是危害传感器所测量旋转速度的性。4、接线危害。传感器在一切正常传送数据信号时须要接线开展给主控芯片传送数据信号,因此牵制了传感器所测量的物体与控制器中间的间距,只适用短距离传送,间距过长会减少传感器的工作中可信性。


转速传感器的种类和特性

随着科学技术的发展和工业的进步,转速传感器已经被广泛的使用在旋转机械、城市轨道、汽车等行业,使用寿命长、可靠性好、测量数值准确的转速传感器越来越受到业界人士的关注和喜爱。

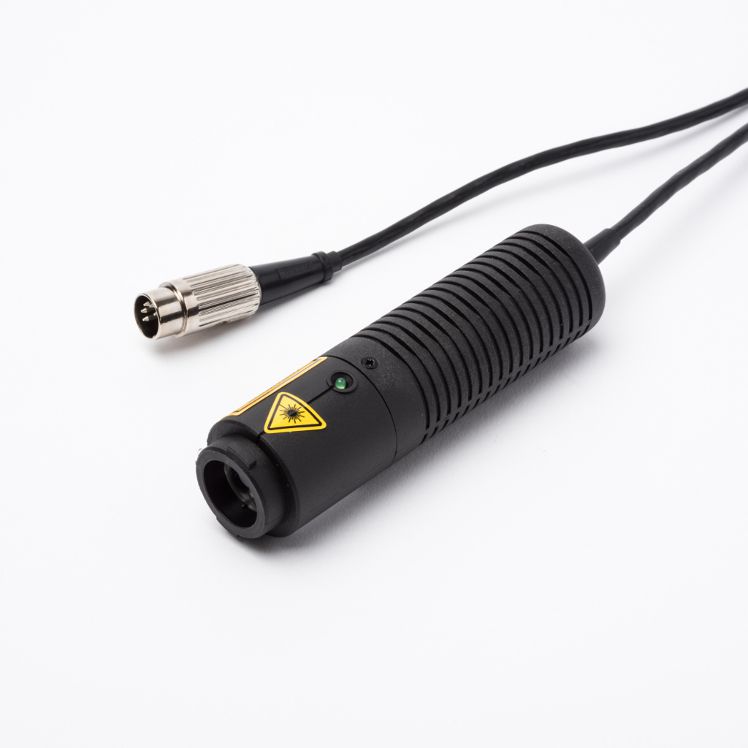

激光转速传感器

转速传感器的种类

转速传感器一般可以分为电涡流式、磁性式、霍尔式以及磁阻式这几种类型。这当中,磁性式转速传感器是被动的转速传感器,也称为无电源转速传感器。与之相对应的是电涡流、霍尔式和磁阻速度传感器,这三种转速传感器都是主动式传感器,也被称为有电源转速传感器。有一个电源线路会为传感器带来外部的电压从而产生供电,也就是说在没有外部电源的情况下,主动式的转速传感器不会产生转速信号。

转速信号的收集过程,也可以将其看作是对旋转零件速度的一个测量经过,转速测量用得比较多的电涡流和磁电式等,过去也被用来对汽车的车轮转速信号进行测量。相比之下,电涡流式转速传感器工作的时候更加的稳定,信号也更明显,转速测量容易得到结果,而且价格也非常合理,基本上不会因为温度、水、油、各种灰尘等环境因素而对测量结果造成影响。因为具备这些优势,电涡流式速度传感器被广泛用于转速信号的采集。

转速传感器性能特性

1、可以实现非接触式测量,不接触到需要进行测试的旋转零件,一两次就不会产生磨损的问题。

2、采取自转检测原理,不需要有外部工作电源供电,输出的信号强,不需要放大器,而且具备非常好的抗干扰性能。

3、采用的是整体化设计,结构简单牢固,具有很高的抗振动及抗冲击特性。

转速传感器的工作原理就为大家介绍到此了,那么,在使用的时候需要对这些有所了解,从而更好的进行使用。

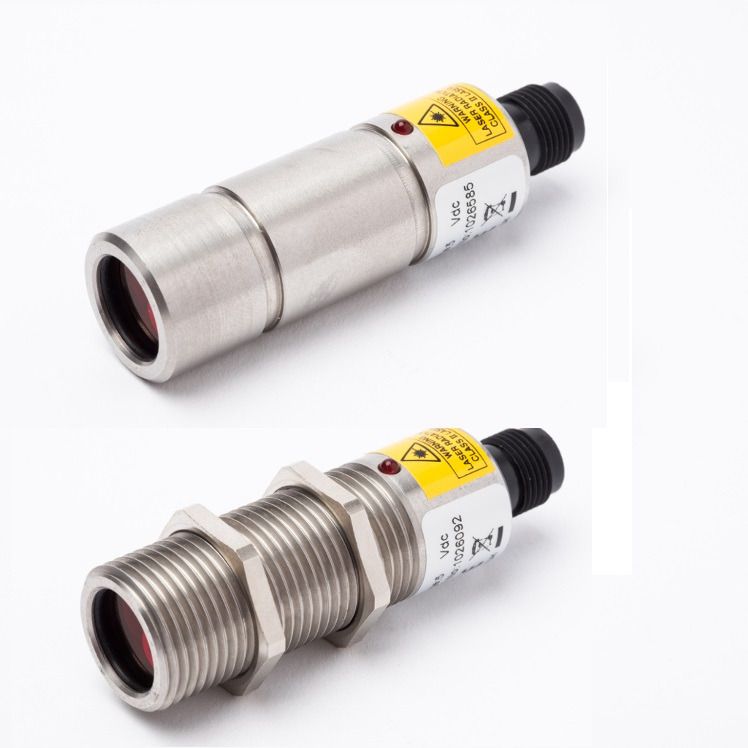

光电转速传感器

发动机转速传感器的作用有哪些?

转速传感器其实就是一种将旋转物体的转然后速转换为电量输出的一种传感器,可以使用在很多的行业中,如今被广泛的使用,那么,发动机转速传感器的作用究竟有哪些呢?下面为大家介绍。

检查发动机转速能够将曲轴的位置确认清楚,对活塞上的停止信号和曲轴拐角信号进行检查,然后把检查到的信号结果发送到ECU,就可以对点火的时间以及喷射的时机进行调整。发动机转速传感器也被称为曲轴位置传感器,是EFI发动机调节系统中重要也是核心的传感器之一。

发动机转速传感器的作用有哪些?

发动机转速传感器的结构和工作原理与凸轮轴位置传感器通常没有太大区别,彼此之间进行合作从而保证汽车发动机能够正常运转。这两种传感器通常是安装在一块的,大部分都安装在变速器离合器的外壳上,在曲轴前端或曲轴后端,通过脉冲信号式转速传感器对发动机的转速来进行测量。

还有一小部分的转速传感器是安装在曲轴前端、凹轮轴前端以及飞轮上的,终是安装在什么位置由发动机转速传感器的类型来决定。发动机转速传感器按照传感器产生的信号原理可以分为磁感应、光电和霍尔这三种不同的类型。电磁感应转速传感器由2线制或3线制组成,我们经常看到的霍尔式转速传感器为3线制,其中2线制包括电源线以及交流信号线,3线制的第三条线就是交流信号的屏蔽线,连接到接地线。

光电转速传感器

转速传感器的叉车应用安装

电磁式转速传感器与齿轮的齿顶中间的间距,对转速比测量有至关关键的危害。此外,电磁式转速传感器的气隙都是1个基本参数,其一般在0.5——1.5mm为宜。气隙小的传感器輸出信号高值电压幅度值就大,有利于查询,但对被测件的制做精密度与安裝恳求会发展,也会使制做成本加上;气隙大的传感器对被测件的制做精密度与安裝恳求低,但輸出信号高值电压幅度值就小,不利查询。

  安裝传感器时,传感器内孔应正对齿轮(齿轮直径与传感器产业基地在同一平行线上)。方法以下:先应用扳手将传感器旋紧,直到传感器横断面与齿轮齿顶相触碰;次之将传感器回转半圈,使其间隙为0.5——1.5mm;后扭紧防松螺母,将传感器固定不动。

  查询转速传感器电磁感应线圈电阻值的方法以下:将万用电表的放置电阻kΩ挡,用万用电表2根表笔触碰传感器的2个接线端子,测量传感器两輸出端中间的阻值。不一样生产厂家和种类的传感器电阻值不一,倘若传感器毁坏,其电阻值为0(短路故障)或来说是无穷大的(短路)。

  确定电磁感应线圈优良后,还应用万用电表查询沟通电压信号。方法以下:将万用电表的放置沟通电压20?V挡,断掉传感器的对接器,用万用电表2根表笔触碰传感器的2个接线端子,启动机器设备使齿轮转动,调研沟通电压信号。一切正常时,沟通电压值随齿轮转速比的加上而扩大。

  倘若未调研到沟通电压信号,需查询传感器的安裝情况;如果可以调研到沟通电压信号,则需查询传感器到相匹配控制板的对接路线。

上海峰志仪器有限公司销售美国蒙那多ROLS-W、ROLS-P激光转速传感器、ROS-W、ROS-P光电转速传感器,。
