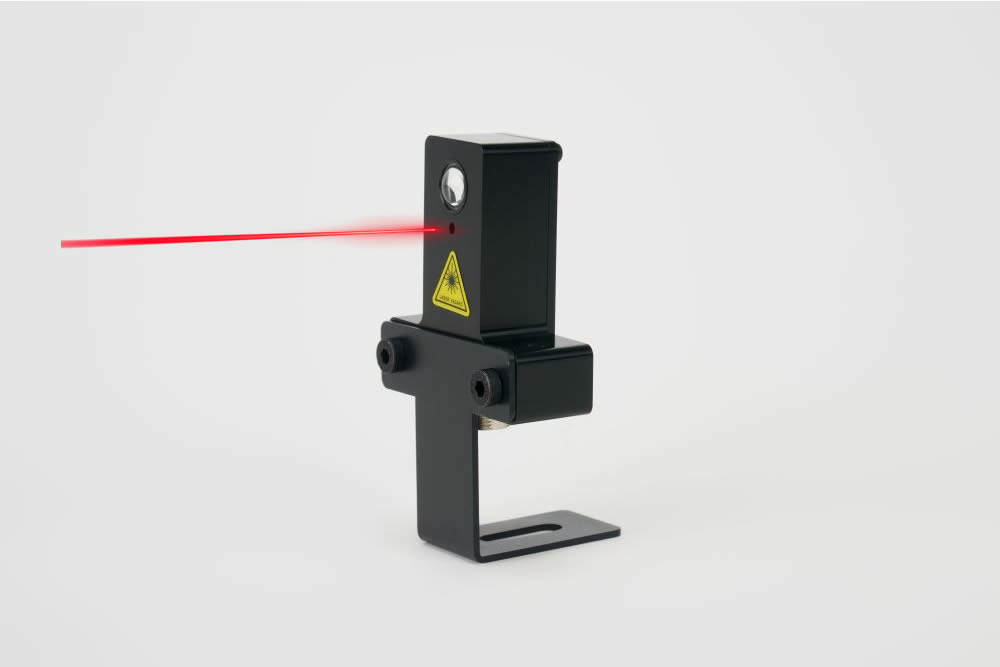

激光转速传感器ROLS-5PW

激光转速传感器又叫转速光电传感器、转速传感器、激光转速光电探头,激光转速传感器通过激光发射器发射激光,照射旋转物体,物体将激光反射回来,激光接收器将反射回来的脉冲信号进行滤波放大运算。能够远距离测量各种旋转物体的转速。

在线咨询 价格咨询
13818683556
激光转速传感器ROLS-5PW产品详情

激光转速传感器ROLS-5PW

激光转速传感器又叫转速光电传感器、转速传感器、激光转速光电探头,激光转速传感器通过激光发射器发射激光,照射旋转物体,物体将激光反射回来,激光接收器将反射回来的脉冲信号进行滤波放大运算。能够远距离测量各种旋转物体的转速。

激光转速传感器ROLS-5PW

Remote Optical Laser Sensor ROLS-5PW特点:

⚫ 内置高频滤波器,不受环境光线干扰

⚫ 大功率激光,测量距离可达7米

⚫ 内置防反接和稳压保护电路

⚫ 大直径反射透镜,能够检查到微弱信号

⚫将激光发射器和接收器以及信号放大器融合在一起,功能好,精度高,而且小型轻量。

⚫由于是非接触式检测,对测量对象物完全不加载负荷。

⚫<可选择L型夹具,小型而且便于安装,占空间小。

⚫使用便于定位的650nm激光,另外背部有信号指示灯。

激光转速传感器ROLS-5PW

激光转速传感器ROLS-5PW技术参数:

输出信号/Output:脉冲输出/pulse output

测量范围/Range:1-300000rpm(1-5000Hz)

测量距离/Operation distance:7米/Up to 7 m

供电电压/Power supply:直流5 V

工作电流/Current:< 30 mA

短路保护/Short circuit protection:有/Yes

反向保护/Reverse Voltage protection:有/Yes

过电压保护/Over-Voltage protection:15V 1分钟/15 V - 1 minute

工作温度/Operation Temp:-10 - 50°C

保存温度/Storage Temp:-40 - 85°C

防护等级/Protection grade:IP60

抗冲击等级/Impact resistance:IEC 60028-27

材料/Material:尼龙/Nylamid

质量/Weight:38 g

延长电缆/Extension cable:up to 100 m

标准配置/Accessories:2.4米电缆,反光贴纸、安装支架

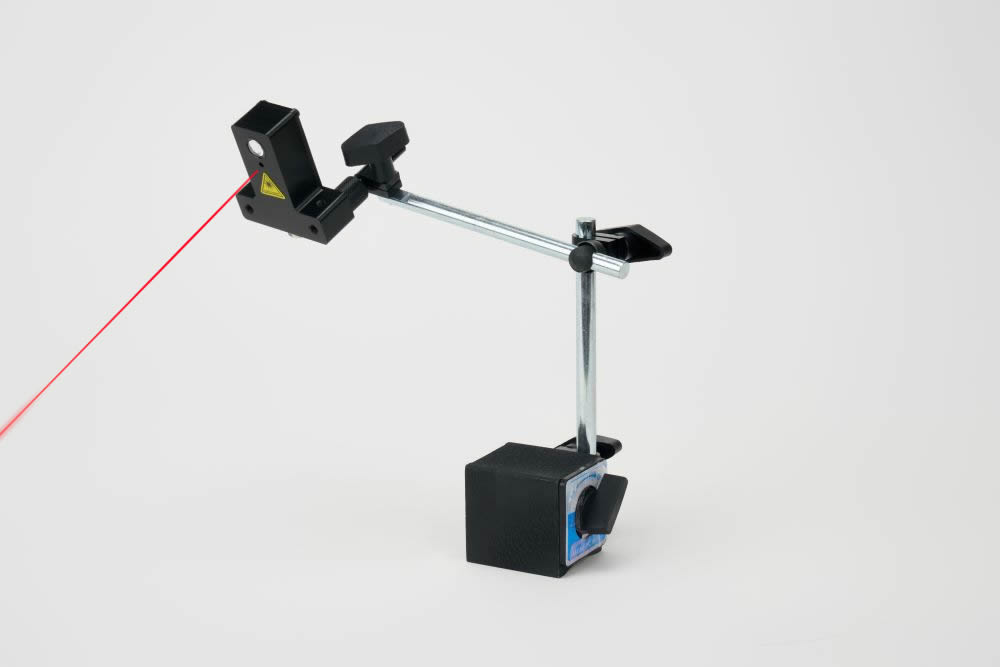

可选配件/Optional Accessories:磁性底座/Magnetic base

连接器接线Connector configuration:

棕色线:电源5V, 黑色线: 信号线, 蓝色线:接地

激光转速传感器ROLS-5PW


激光转速传感器ROLS-5PW选型表:

型号供电电压线缆长度配置
ROLS-5PW5v2.4米三芯镀锡线,安装支架,T5反光贴纸
ROLS-5PW-255v7.6米三芯镀锡线,安装支架,T5反光贴纸
ROLS24-5PW24v2.4米三芯镀锡线,安装支架,T5反光贴纸
ROLS24-5PW-2524v7.6米三芯镀锡线,安装支架,T5反光贴纸
SPLS-5PW内置锂电池2.4米三芯镀锡线,安装支架,T5反光贴纸


备注:

1.TTL信号:

TTL信号就是电平信号,是指用电平值表示的信号。TTL电平信号规定,+5V等价于逻辑“1”,0V等价于逻辑“0”(采用二进制来表示数据时)。这样的数据通信及电平规定方式,被称做TTL(晶体管-晶体管逻辑电平)信号系统。

2.激光安全使用指南

激光二极管:输出功率:<2毫瓦,波长:650nm,激光危害分类:2级激光危害

•光束对眼睛的伤害-不要直视直射光束或反射光束;可在25英尺(7.5米)外造成眼部损伤。

•飞行员和驾驶员的视觉干扰:切勿将激光指向飞机或车辆;这是不安全和非法的。
