测转速的传感器信号是什么

作者:峰志仪器 时间:2023-09-11 10:21:09浏览535 次

信息摘要:

转速传感器每检测到一个反射信号,输出一个高电平信号,当信号结束,高电平信号变成低电平信号,这个转速传感器输出的反复变化的信号,就是TTL电平信号,这个信号只有转速显示表(例如LUYOR-910)能把转速信号显示出来。或者把这种TTL电平信号转换成0-5V或4-20ma模拟信号输出到PLC控制器里面。

测转速的传感器信号是什么

光电转速传感器激光转速传感器由光电管或激光管作感应元件来检测转速信号,这种转速传感器是新型的转速传感器。核心部件是采用光电管作为检测的元件,再经过全新的信号处理电路令噪声降低,功能更完善。光电转速传感器在一般情况下,有三部分构成,它们分为:发送器、接收器和检测电路。转速传感器发送器对准目标发射光束,发射的光束一般来源于半导体光源,发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射,或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面,装有光学元件如透镜和光圈等。在其后面是检测电路,它能滤出有效信号和应用该信号.

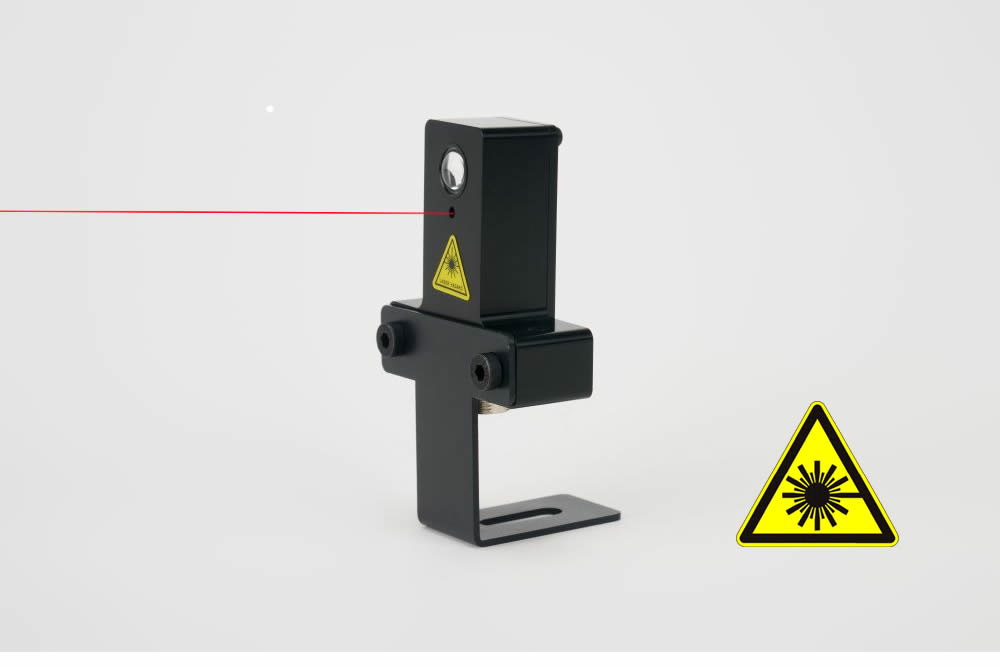

激光转速传感器ROLS-5PW

上图为:激光转速传感器ROLS-5PW

转速传感器每检测到一个反射信号,输出一个高电平信号,当信号结束,高电平信号变成低电平信号,这个转速传感器输出的反复变化的信号,就是TTL电平信号,这个信号只有转速显示表(例如LUYOR-910)能把转速信号显示出来。或者把这种TTL电平信号转换成0-5V或4-20ma模拟信号输出到PLC控制器里面。

激光转速传感器ROLS-5PW信号传送到数字示波器

上图为激光转速传感器ROLS-5PW测量的TTL电平信号传送到数字示波器

上海峰志仪器有限公司代理美国路阳、美国蒙那多公司、析浦科学仪器生产的ROLS系列激光转速传感器,。.
