频闪仪在造纸行业的应用

作者:上海峰志 时间:2021-10-22 08:15:17浏览98 次

信息摘要:

频闪仪是指控制光源发光,以特定频率快速闪动的光学测量仪器。频闪仪可以发出短暂又频密的闪光,当闪光频率与被测物体的转动或运动速度接近或同步时,利用眼睛的视觉暂留或视频同步,能轻易观测到高速运动物体的表面质量或运行状况。20世纪60年代后,频闪仪做为一种在线检测工具,开始在造纸,印刷及钢铁行业得到迅速普及,监控生产过程中可能出现的质量缺陷。尤其在造纸行业,频闪的普及率非常之高。

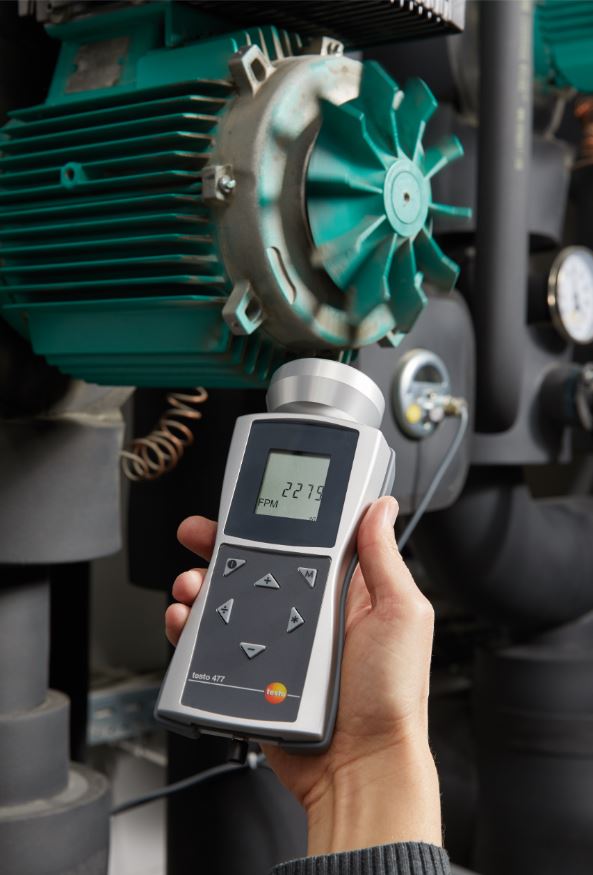

频闪仪的原理

频闪仪是指控制光源发光,以特定频率快速闪动的光学测量仪器。频闪仪可以发出短暂又频密的闪光,当闪光频率与被测物体的转动或运动速度接近或同步时,利用眼睛的视觉暂留或视频同步,能轻易观测到高速运动物体的表面质量或运行状况。在系统设计中 ,采用 LED数码管作为人机显示界面。LED显示具有高亮、长寿命、控制方便等特点 ,只要保证驱动电路的可靠性 ,就可以保证人机界面的长期工作的稳定性。参数设定或功能选择方面 ,采用高可靠性的欧姆龙轻触按键和具有快速调节功能的旋转编码器作为数据输入元件 ,配以合理的软件来提高参数设定的速度和方便性。作为一个使用比较方便的产品 ,必须具有参数保存的功能 ,在这里采用了非易失性存储器 ,存放频率、工作模式等参数。

为了达到使用方便、性能稳定、控制准确等效果 ,整个软件系统的设计就显得很重要。另外 ,在频闪灯控制系统中还存在一个核心和难点的技术 ,就是要保证闪光灯的供电电压稳定。只有保证电压的稳定性才能保证灯管闪烁的亮度一致 ,才能使闪光灯在高频的情况下不会出现漏闪现象。因为灯管在不同频段闪烁的时候消耗的功率是不定的 ,所以难以控制。当频闪灯作为光源用于印刷质量检验时 ,对频闪灯的性能又提出了一个更高的要求。频闪灯在收到触发信号后至灯管闪烁的时间必须一致 ,所以程序控制和电路设计就显得更为重要。


频闪仪操作注意事项:

频闪仪也叫频闪灯,闪频仪,静像仪,闪光灯,转速计,频闪监测仪,频闪静像仪,闪光测速仪,频闪转速计等。

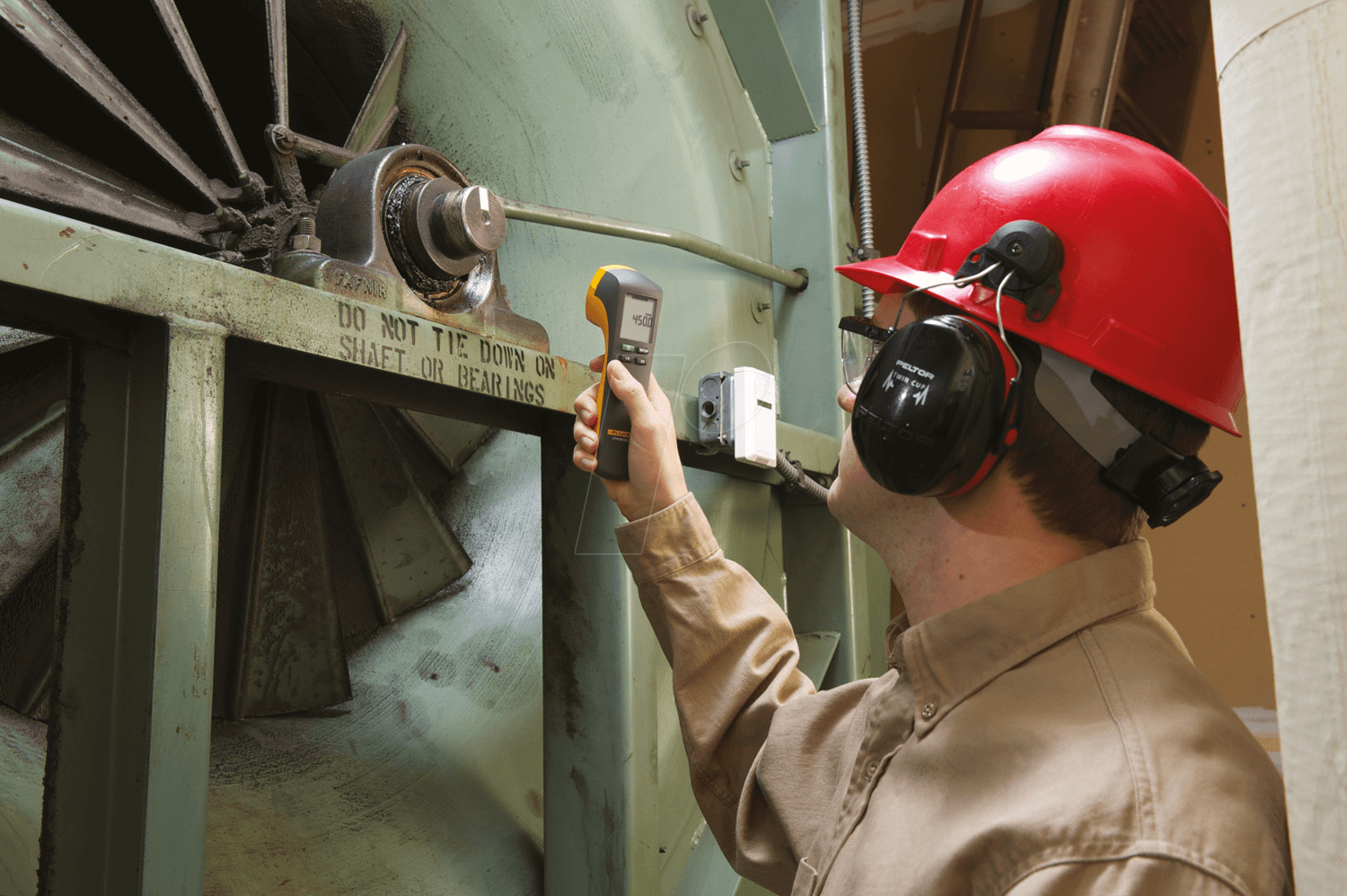

此款仪器秉承了前几代频闪仪高效低故障率的特点的同时,又采用高效控制芯片控制能量的转化,使能量输出更加稳定,元件散热量低;采用高性能单片微机处理单元、显示芯片驱动数码管显示,频率精度高。主要特点是便携手提式,小巧轻便;使用时需要接入交流电源,有AC220V和AC110V两种电源类型。仪器能够很直观、整幅地观看被照射的高速运动物体表面图案,不会造成任何色彩失真。频闪仪本身是一种精密检测仪器,在日常使用过程中,必须遵守以下3个要点。

1. 用户在频闪仪选型之前必须根据实际使用情况选定是手提便携式还是多联宽幅固定式。手提便携式频闪仪适合于需要经常变换观测地点的工作情况。而固定式则适合于宽幅检测;如用于检品机、印刷机在线检测。
2. 使用之前,建议用户先根据当前的机械速度和被测图案的大小,估算当前图案的工作频率,然后将仪器的闪光频率调到这一估算值后再做的调整。这样对初次使用频闪仪的用户来说,能快速达到静止观测的效果。
3. 由于塑料薄膜在印刷时会产生很强的静电,在使用频闪仪的过程中,用户务必要注意仪器的接地措施,否则很容易使仪器的控制线路部分受到强大的静电干扰,直至将内部芯片损坏,导致仪器不能正常工作.

总之,使用该仪器必须要遵守以上3个要素,遵循以上要点可以提高仪器使用寿命和测量精度。

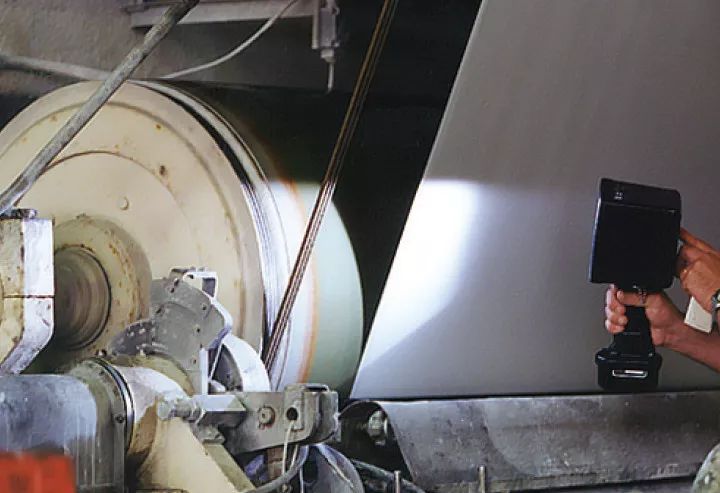

频闪仪在造纸行业的应用

频闪仪是指控制光源发光,以特定频率快速闪动的光学测量仪器。频闪仪可以发出短暂又频密的闪光,当闪光频率与被测物体的转动或运动速度接近或同步时,利用眼睛的视觉暂留或视频同步,能轻易观测到高速运动物体的表面质量或运行状况。20世纪60年代后,频闪仪做为一种在线检测工具,开始在造纸,印刷及钢铁行业得到迅速普及,监控生产过程中可能出现的质量缺陷。尤其在造纸行业,频闪的普及率非常之高。


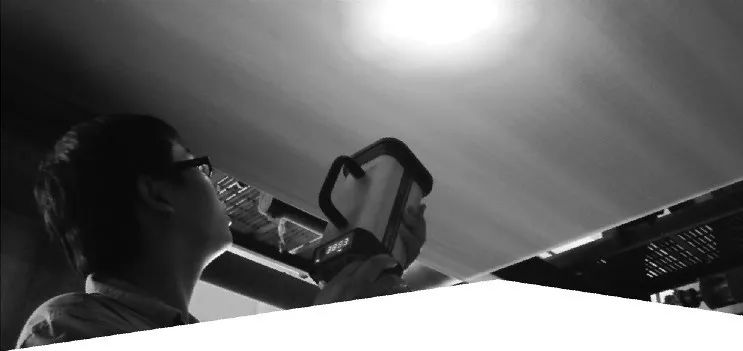

频闪仪在造纸行业的常规使用示例
网部:
1-  检测网面异物、网面破损
可以在流浆箱下方通过频闪仪对网面进行观测,调整到对应频率后能够找到网面粘附的 杂质(多为复卷胶、浆内树脂等),确定准确位置后辅助通过高压水枪进行清洁。

2-  检查网部跳浆
网部适度跳浆对于改善纸张的匀度、均一性、纤维方向、强度分配等有非常重要的影响,然而通过肉眼直接看到的跳浆往往不准确。通过频闪仪将跳浆准确形态化,控制跳浆等级在6-7左右,从而达到想要的纸张性质改善。(关于跳浆问题我们会在未来的文章中进行解读)

3-  检查水针/高压水
举例说明:定边水针是网部仅次于真空的关键性运行控制点,通过频闪仪能够轻易的分辨出肉眼不可见的水针分叉、水针水含气、水针切割角度异常等问题。

4-  检查横幅差异
举例说明:频闪仪在网部使用zui多的还是用来判断浆料横幅差异,通过频闪仪能够更精准的通过末端轻微跳浆,来判断横幅水分差异(用普通手电观察水线镜面不如频闪仪效果好)。从而用于指导纸张横幅差异的控制和排查。


5-  复合辊间速差
对于多层复合纸板来说,层与层之间速差常常影响着纸张匀度、层间结合、表面搓起毛等问题的发生,通过频闪仪找出一支复合辊目视静态频率,再以相同频率照射临近辊,能分辨出层与层之间(辊与辊之间)速度是否完美匹配。如差异过大则需要进行专业的网速测定予以矫正。

压部:
1-  检查靴套表面:
靴套在高速运行期间很难在线监控,特别是对于一些寿命尾期或已经出现局部异常的靴套更需要增加检查频次(由于靴套价值较高,很多生产人员宁可冒运行风险也要延长靴套运行时间——并不推荐,因为爆靴套可能导致的靴板损坏、毛布损坏、停机维修等远远超出一床旧靴套的价格),通过频闪仪调整到目视静止状态,能够准确的区分靴套边部龟裂变化程度,用于指导停机更换时间。(当然以上工作更建议在停机期间进行检查,避免人身和设备伤害风险)
2-  纸边及毛布质量
通过频闪仪能够检查毛布表面植绒横幅差异、背面是否存在基线断裂甩丝、通过找到合适频率清晰的观察压部细微的带边/掉边等问题。

干部:
1-  引纸绳速差:
引纸绳的磨损断裂常常会造成断纸并浪费大量人工重新引绳,因此对于日常引纸绳的检查就显得尤为重要。其中一种防绳间磨损的方法就可以用频闪仪来检测。对准一根引纸绳调整为视觉静态频率,再使用相同频率照射相邻引纸绳,如发现非视觉静态则意味着存在较大绳间速差和磨损,需要及时调整降低磨损断绳的概率。

纸病:
-  几乎所有规律性、痕迹类纸病(如压痕、漏涂、脏点、破洞、轻微折痕等)
  仅以此文希望更多的造纸工作者意识到频闪仪的重要性,同时提供更多查找问题解决问题的方法。
