光电传感器如何测转速?

作者:路阳仪器 时间:2023-09-22 21:48:10浏览446 次

信息摘要:

光电传感器是通过在旋转物体上粘贴反光贴纸,传感器发射红光或激光照射反光贴纸,反光贴纸将红光或激光反射会传感器,传感器将反射回来的信号转变成电信号,经过放大处理,转变成TTL脉冲信号传送出去,也就是当传感器采集到转速信号时候,传感器对外输出一个正电压信号,没有反射信号时候,输出电压为低电平,也可以将中光电传感器直接接面板式转速表,转速表直接显示转速值。

光电传感器如何测转速?激光传感器如何测量转速?

光电传感器测量转速的原理

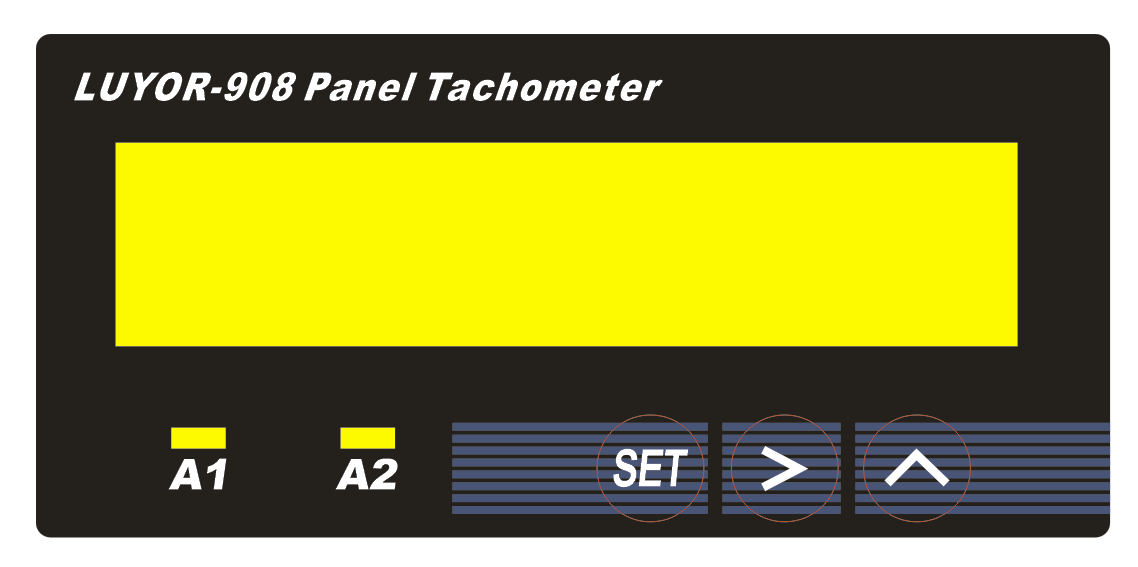

光电传感器是通过在旋转物体上粘贴反光贴纸,传感器发射红光或激光照射反光贴纸,反光贴纸将红光或激光反射会传感器,传感器将反射回来的信号转变成电信号,经过放大处理,转变成TTL脉冲信号传送出去,也就是当传感器采集到转速信号时候,传感器对外输出一个正电压信号,没有反射信号时候,输出电压为低电平,也可以将中光电传感器直接接面板式转速表,转速表直接显示转速值。

光电传感器测量转速

光电传感器测量转速的步骤:

1.在旋转轴或其他部位粘贴10x10mm左右的反光贴纸。

2.如果旋转轴是表面非常亮的金属件,也可以把表面涂黑再贴反光贴纸。

3.如果没有反光贴纸,可以用比较亮的白色记号笔在表面做标记。

4.如果是光电传感器,将光电传感器红色光斑对准反光贴纸,检测光电传感器尾部信号灯是否点亮。

5.如果是激光传感器,将激光对准反光贴纸,检查尾部信号灯是否点亮。如果不亮,调整角度和距离,直到点亮为止。

6.光电转速传感器和激光转速传感器都有近盲区,光电传感器不能贴近被测物体。

7.光电传感器如果距离被测物体太近,请与贴纸保持一定角度,不能90度垂直照射,要大于5度以上角度才能接收信号。

8.光电传感器的三根线,棕色接电源正极(大多数为5v电压),蓝色接com极,黑线线为信号输出线,接转速表的IN接线柱或PLC控制器。

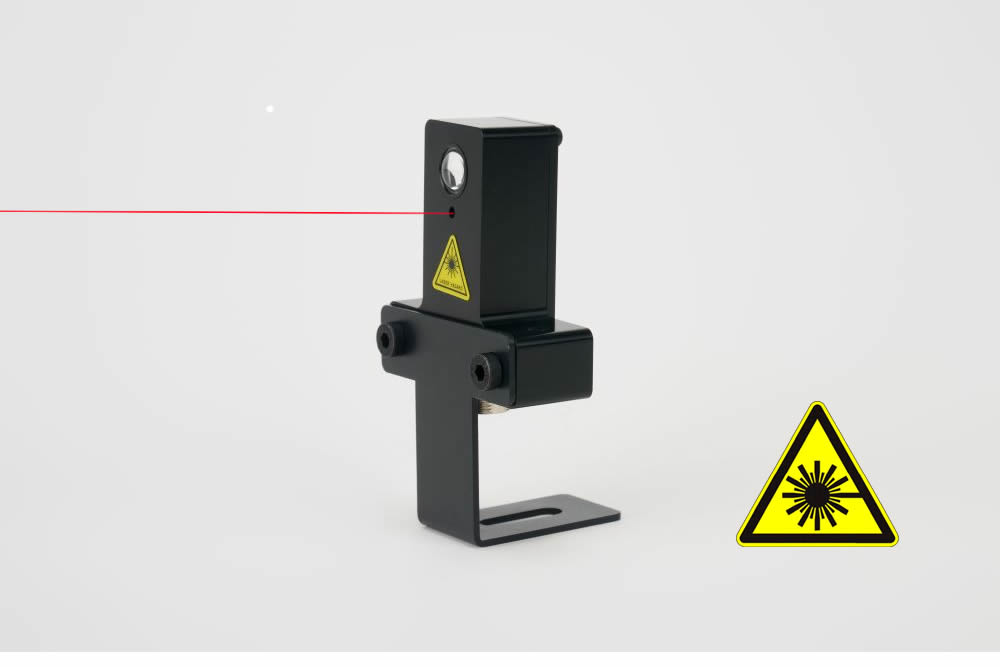

光电转速传感器ROLS-5PW

美国路阳生产的ROLS-5PW是一款远距离测量的光电传感器,能够测量7米外物体的转速,测量范围高达30万转,被广泛应用于火箭发动机、飞机涡扇发动机、风力发动机、大型柴油机组、造纸设备、轧钢设备等旋转设备的转速测量,请根据网页底部联系方式联系:18918042916

ROLS-5PW 转速传感器的datasheet:

激光转速传感器ROLS-5PW datasheet.pdf
