探伤黑光灯在磁粉探伤和渗透探伤的应用

作者:无损检测事业部 时间:2021-06-28 15:39:39浏览2724 次

信息摘要:

用荧光磁粉检查时,MT磁粉探伤机应配备波长320~420nm的紫外线探伤灯(黑光灯),光源距灯400mm处紫外线辐照度不得低于1000μW/cm2,检验区域应遮黑,周围的白光照度≤10lx。上海峰志仪器有限公司销售瑞典兰宝、美国spectro-uv、美国路阳、美国磁通等公司生产的各种款式黑光灯。


磁粉检测中探伤黑光灯的选择

探伤黑光灯种类和工作原理:

探伤行业主要有两种类型的探伤黑光灯,一种是传统的高压水银蒸气黑光灯,另一种是比较流行的LED黑光灯。两种灯的发光原理不一样,前者是利用含有汞蒸汽等离子体的灯泡,汞蒸汽等离子体能发射对应汞原子跃迁光谱的光线。输出的辐照度依赖于汞蒸汽的压强和汞的含量。后者则是利用发光二极管(LED),一种半导体或包含半导体的固态电子器件,对其通电发光。

要选择,先明“理”,老生常谈,什么是磁粉检测,磁粉探伤是通过对被检工件施加磁场使其整体磁化或局部磁化,在工件的表面和近表面缺陷处将有磁力线逸出工件表面而形成漏磁场,有磁极的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕,从而显示出缺陷的存在的探伤方法。

探伤黑光灯用于检查齿轮裂纹

上图:探伤黑光灯用于检查齿轮裂纹

适用于探测钢铁等磁性材料制成的被检物表面和近表面缺陷。由于不连续性的存在,使工件表面和近表面的磁力线发生局部畸变而产生漏磁场,吸附施加在工件表面的磁粉,形成在合适光照下目视可见的磁痕,从而显示出不连续性的位置、形状和大小。

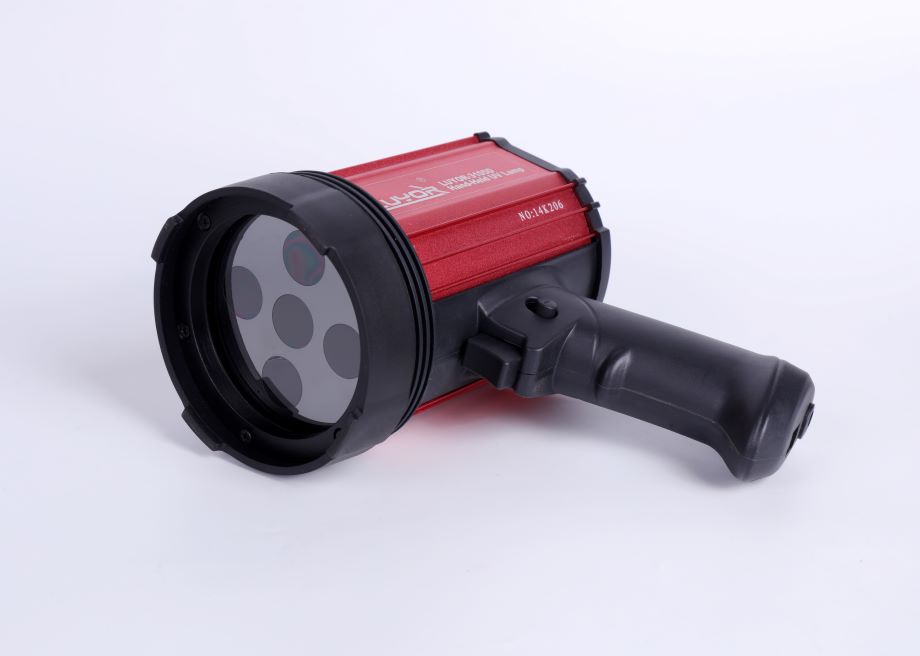

磁粉探伤黑光灯LUYOR-3105D

荧光探伤黑光灯如何正确使用?

1、磁粉探伤灯汞灯光源)刚点燃时,输出达不到zui大值,所以检验工作应至少等3min以后再进行,目前绝大多数若采用LED冷光源黑光灯则无需等待。
2、要尽量减少磁粉探伤灯的开关次数,频繁启动会减少灯的使用寿命。
3、磁粉探伤灯使用后辐射能量下降,所以应定期测量黑光辐照度。
4、电源电压波动对磁粉探伤灯影响很大。电压低,探伤黑光灯可能启动不了,或使用点燃的探伤黑光灯熄灭。当使用的电压超过灯的额定电压时,对探伤黑光灯的使用寿命又影响很大,所以必要时要装稳压电源,以保持电源电压稳定。
5、磁粉探伤灯可见光滤光片上有脏污,应及时清除,否则会影响紫外线黑光的发出。
6、 避免将磁悬液溅到探伤黑光灯上,若卤素填充的灯容易炸裂,而LED探伤黑光灯可有效避免。
7、不要将磁粉探伤灯直对着人的眼睛照。
8、磁粉探伤灯滤光片如果有裂纹,应及时更新,因为会使可见光和中、短波紫外光通过,对人体有害。

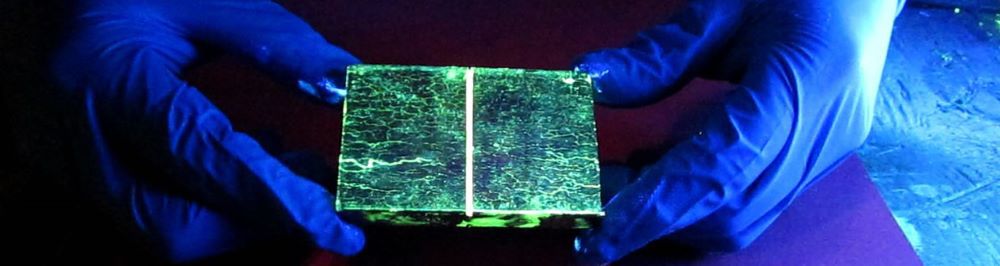

探伤黑光灯用于磁粉荧光探伤

上图:探伤黑光灯用于磁粉荧光探伤

荧光磁粉探伤需注意的几点

1、针对被检要求高的物件进行荧光磁粉或荧光渗透的探伤,选用紫外强度指标高的黑光灯并作适当遮光。
2、若发现黑光灯检测未能达到指标,因及时更换,及时发现原因,更换满足检测高强度指标,且须在暗室内进行。
3、针对工作中经常使用的黑光灯应做到定期进行紫外强度测试,一般推荐为每周检测。
4、无暗室条件下进行荧光磁粉或荧光渗透探伤时,利用A型磁粉试片或专用的渗透探伤试的显示清晰度来决定检测是否可惜,进而再次确定是否需要遮光以此监测探伤质量。
值得特别要注意是轴承行业荧光探伤时应注意的事项:用荧光磁粉检查时,MT磁粉探伤机应配备波长320~420nm的紫外线探伤灯(黑光灯),光源距灯400mm处紫外线辐照度不得低于1000μW/cm2,检验区域应遮黑,周围的白光照度≤10lx。

上海峰志仪器有限公司销售瑞典兰宝、美国spectro-uv、美国路阳、美国磁通等公司生产的各种款式黑光灯。

推荐浏览:手持式冷光源黑光灯LUYOR-3105/3105D

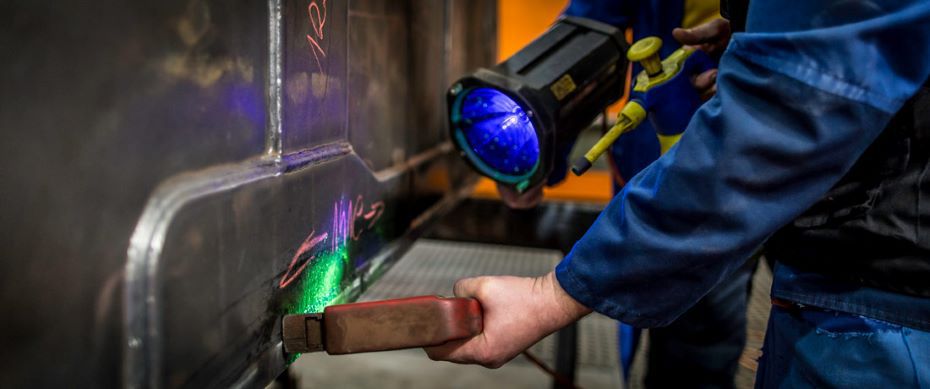

手电筒式探伤黑光灯用于荧光渗透探伤

手电筒式探伤黑光灯用于荧光渗透探伤(NDT Fluorescent PT)

LED探伤黑光灯需要定期检测的4项内容

led探伤黑光灯(紫外线灯)使用后需要进行定期检查,才能保证使用过程中发挥大的作用,特别是空客备忘录ME1720084要求,检查周期可为1月一次,检查的主要内容为:黑光灯照射光斑的均匀性、小工作距离、光束辐照度分布模拟图、大辐照度。

一:黑光灯照射光斑的均匀性

将黑光灯保持在距离一张A4白纸一定距离处,观察黑光灯投射光束形成的光斑,正常情况下光斑应该分布均匀,没有明显的强度变动、闪烁或闪动,这种方法为“白纸验证法”

二:小工作距离

小工作距离是黑光灯在光斑变得不均匀之前可以使用的短距离,在上面“检查黑光灯光斑是均匀性”后,慢慢的将黑光灯移近白纸,直到光斑光斑团为不均匀性或各个LED变得清晰,此时的距离为小工作距离

注:在E3022的小工作距离之前,就可能会达到5,000μW/ cm2的大强度。

三:光束度照度分布模拟

1)将黑光灯安装在平坦的工作台上方,高度为该灯的工作距离(其认证大强度5000μW/ cm2的对应高度)。

2)打开黑光灯使其稳定。 E3022指定在进行任何测量之前至少30分钟。

使用经校准的黑光辐照计查找光束中心的大辐照度并记录强度。

3)从中心开始作为零点,横向移动辐照计探头并使用0.5英寸/ 13毫米网格记录各点强度,以绘制全光束辐照度分布模拟图,直到强度降至200μW/ cm2以下。

4)使用此数据,创建光束辐照度的二维图像,并将光束辐照度分别在1000μW/ cm2和200μW/ cm2以上部分的轮廓直径记录在报告中。

注:对于手持式黑光灯,辐照度在1000 µW/cm2 以上的光斑直径至少需要5英寸/127毫米。

四:大辐照度

将黑光灯与黑光辐照度计保持固定距离,并以μW/ cm2为单位检验其辐照度。对于空客公司,此检查在各个灯的工作距离下进行。作为空客公司和罗罗公司认证的一部分,灯具制造商应检测每台灯在大辐照度为5,000μW/ cm2时的工作距离,并将结果列在黑光灯合格证上。也即应使用该工作距离代替标准的15英寸/ 38厘米距离,以符合新的空客要求。

注:市场上大多数黑光灯的辐照度要求设定为在15英寸/ 38厘米的距离处可达到5,000μW/cm²。

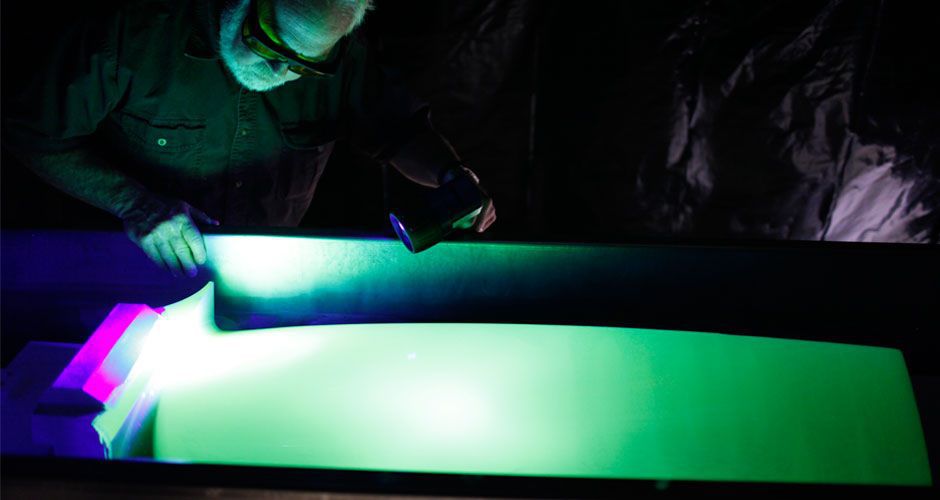

探伤黑光灯观察表面裂纹
