FLUKE激光触发器,转速传感器

作者:峰志仪器 时间:2023-08-13 08:30:50浏览518 次

信息摘要:

激光传感器(Laser Trigger Sensor、RPM sensor)以光学方式借助红色激光收集信号。激光束从激光传感器头射出,并照射旋转轴上的测量标记。测量标志可以对光进行增强(例如反光带VIB 3.306)或削弱(对比标记,例如在浅色表面上的黑线)。每当传感器传感器检测到亮度差时,它将发出一个电脉冲。测试仪器从电压脉冲的重复频率中计算轴转速。

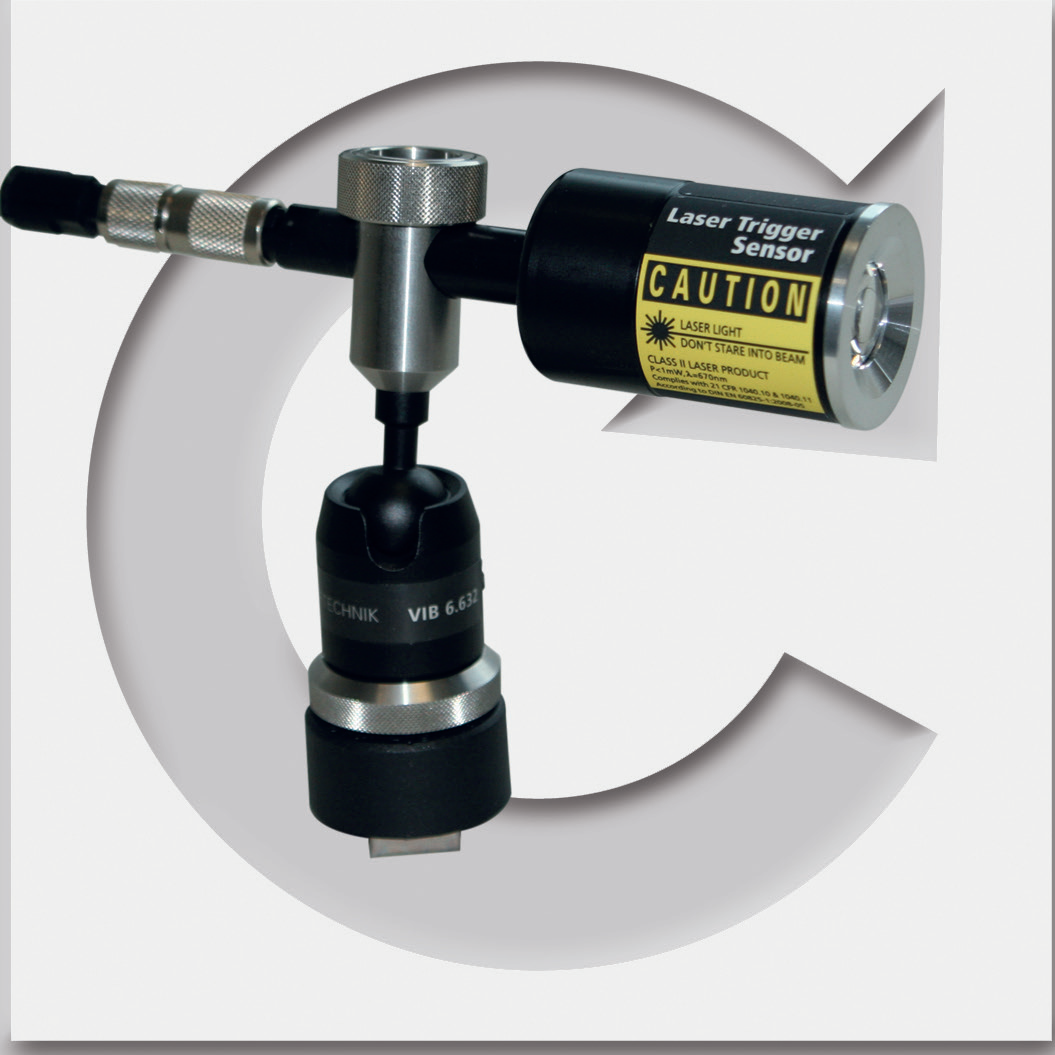

激光触发器、转速传感器Laser Trigger Sensor、RPM sensor

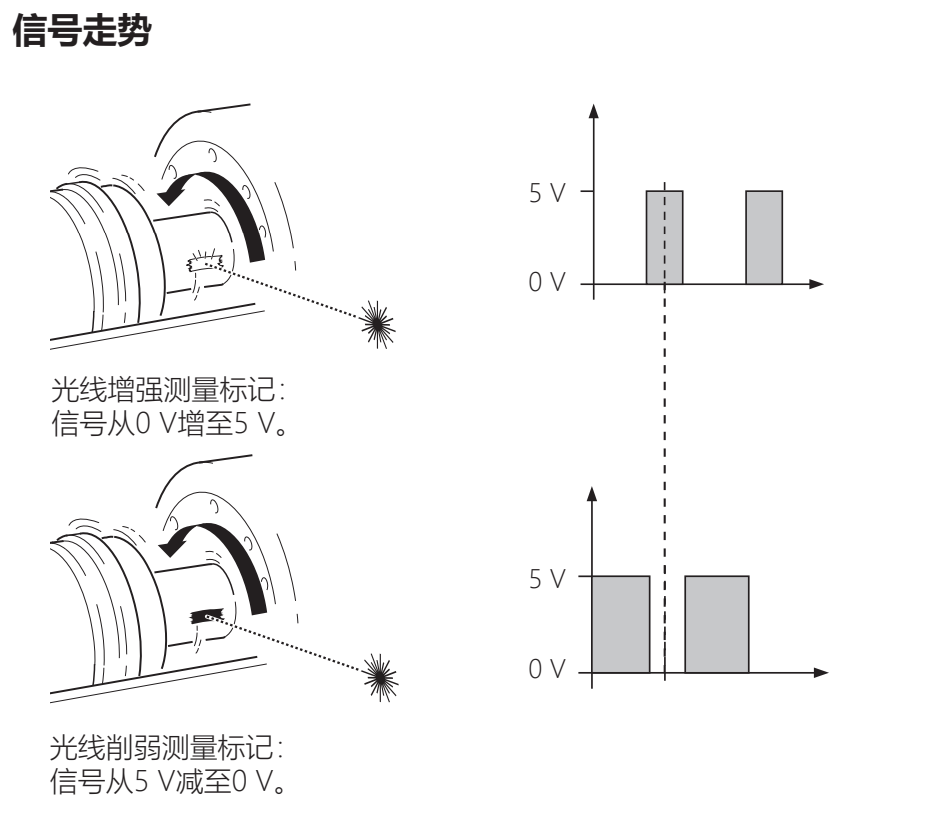

激光传感器(Laser Trigger Sensor、RPM sensor)VIB 6.631, VIB 6.631 EX以光学方式借助红色激光收集信号。激光束从激光传感器头射出,并照射旋转轴上的测量标记。测量标志可以对光进行增强(例如反光带VIB 3.306)或削弱(对比标记,例如在浅色表面上的黑线)。每当传感器传感器检测到亮度差时,它将发出一个电脉冲。测试仪器从电压脉冲的重复频率中计算轴转速。


维护和保养

此激光传感器无法进行保养。欲清洁光学镜头,请您使用蘸水的清洁无绒布。注意,请勿直接触摸镜头。清洁时请勿使用酒精!

运输与储存

• 于测量仪器箱中保管传感器、电缆和三脚架。

• 使用垫圈将三脚架上的磁极短路。

激光触发器/转速传感器(简写:传感器)作为振动测量和转速测量触发器与普卢福数据收集器搭配使用。


安全提示

• 使用前请仔细阅读以下说明。

• 只可使用原装配件。

• 请勿再使用有缺陷的传感器。

• 不要打开外壳。

• 在安装测量组件前请关闭机器,并按照适用规定防止机器重新开启。

• 进行设备测量时需遵守安全规定。

• 重启机器前对测试结构进行空转检查。避免测试结构与旋转中的机器零件发生接触。人身伤害和物品损坏危险!

• 在储存和运输中,通过附带的垫圈将三脚架上的磁极短路,以尽量降低磁场强度。

• 传感器符合欧洲指令2004/108/EG。


将传感器固定在三脚架上:

• 将传感器的插座穿过夹紧装置,以使滚花螺母位于插座中部。

• 牢固拧紧滚花螺母。

将三脚架安装在机器上:

• 根据下列标准在机器上选择适当位置:清洁度、磁特性、允许的测量距离、弯曲表面的小直径:40 mm。

• 小心通过上边缘固定磁脚,以避免高冲击载荷。

• 在机器轴上安装测量标志。

• 通过电缆将传感器连接在测量仪器上。


调整

• 将传感器通过激光对准测量标记。

• 为了进行调整,您可以如下开启激光:

- 在操作模式“平衡”中通过测量屏幕中的对话菜单打开激光。

- 在操作模式“多模式”中启动转速测量。

- 激活测量任务“减退分析”。激光之后会自动开启。
