美国达高特DAKOTA超声波测厚仪问题解答

作者:上海峰志仪器 时间:2021-03-29 13:30:25浏览114 次

信息摘要:

美国达高特DAKOTA超声波测厚仪与声纳操作原理相同,PX-7可以测量不同材料的厚度,显示精度可达土 0.001mm。美国DAKOTA公司的PX-7是精确的超声波测量仪器。为避免接触面有空气层,必须使用耦合剂,通常一滴即可。然后将探头 紧密贴在测试物体的表面,应显示6-7个竖条及一个数值。

Q:美国原装进口DAKOTA达高特水下测厚仪有哪些型号可以选择?
A:水下超声波测厚仪UMX-2防水外壳:高强度透明塑料外壳,深度等级为300米;UMX/MX3水下测厚仪,包括UMX水下装置和MX3超声波测厚仪。将MX3安装在UMX中,可用于检查水下环境中的腐蚀情况,包括:船舶、管道、存储罐、船坞、桥桩等

Q:新型号PZX-7超声波测厚仪完全替代达高特测厚仪PX-7吗?
A:PZX-7可以配延迟块探头和接触式探头,比PX-7多了增益可调(有两种,如果选择延迟块探头,有43dB、46dB、49dB 三挡;如果选择接触式探头,有40dB、43dB、46dB、49dB、52dB五档)和测量声速选项(可用作超声波声速仪)。Dakota测厚仪PZX-7 配有Type-C接口(也就是现在大部分主流安卓手机的充电接口),可以用Type-C的数据线给主机供电。PX-7在E-E模式下,可穿透涂层测量。PZX-7没有说明有此功能(配标准延迟块探头)。

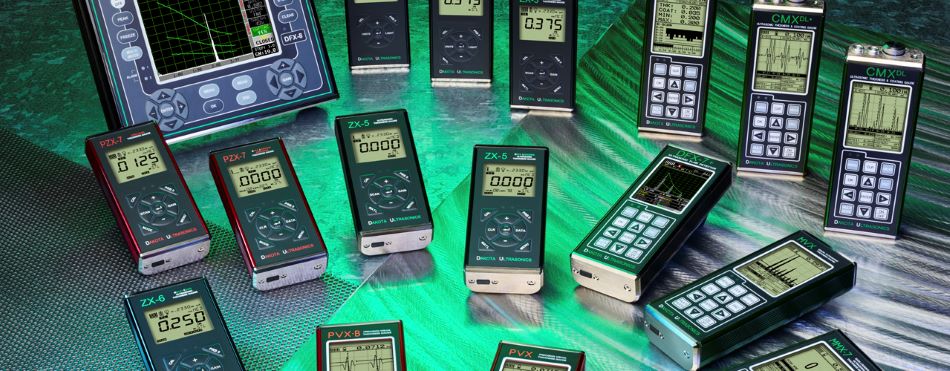

美国达高特DAKOTA超声波测厚仪


Q:达高特DAKOTA高精超声波测厚仪探头配件怎么选型?
A:原装美国进口高精密超声波测厚仪,在产品资料介绍下面列出了可选择的探头,只是一个参考,具体还是要根据主机型号看是否适用。比如是单晶探头,PX-7超精测厚仪是PVX的简版,没有扫描;只能用标配探头,不带延迟块的探头用不了。

Q:美国达高特进口测厚仪MX-5DL 新型号是ZX-5DL,有什么区别?
A:ZX-5DL达高特测厚仪MX-5DL多了增益可调(有40dB、43dB、46dB、49dB、52dB五档)和测量声速选项(可用作超声波声速仪)。ZX-5DL配有Type-C接口(也就是现在大部分主流安卓手机的充电接口),可以用Type-C的数据线(随机配备)给主机供电。

Q:达高特哪款超声波测厚仪要配高阻抗探头?
A:高阻抗探头,其涂层穿透功能比较强,一般给DAKOTA带涂层穿透功能的超声波测厚仪配。比如PZX-7穿透涂层超声波测厚仪。

Q:超声波测厚仪的操作中应力对测量结果有什么影响吗?
A:在役设备、管道大部分有应力存在,固体材料的应力状况对声速有一定的影响,当应力方向与传播方向一致时,若应力为压应力,则应力作用使工件弹性增加,声速加快;反之,若应力为拉应力,则声速减慢。当应力与波的传播方向不一至时,波动过程中质点振动轨迹受应力干扰,波的传播方向产生偏离。根据资料表明,一般应力增加,声速缓慢增加。 

Q:达高特测厚仪探头接触面有一定磨损,还能用吗?
A:超声波测厚仪的探头接触面有磨损对测量精度是有影响的。常用测厚探头表面为丙烯树脂,长期使用会使其表面粗糙度增加,导致灵敏度下降,从而造成显示不正确。可选用500#砂纸打磨,使其平滑并保证平行度。如仍不稳定,则考虑更换探头。

Q:耦合剂对达高特超声波测厚仪测量精度的影响?
A:耦合剂是用来排除探头和被测物体之间的空气,使超声波能有效地穿入工件达到检测目的。如果选择种类或使用方法不当,将造成误差或耦合标志闪烁,无法测量。因根据使用情况选择合适的种类,当使用在光滑材料表面时,可以使用低粘度的耦合剂;当使用在粗糙表面、垂直表面及顶表面时,应使用粘度高的耦合剂。高温工件应选用高温耦合剂。其次耦合剂应适量使用,涂抹均匀,一般应将耦合剂涂在被测材料的表面,但当测量温度较高时,耦合剂应涂在Dakota测厚仪探头上。 

ZX-5DL的储存数据和传输数据的方式改变了。ZX-5DL不用专用软件,用Type-C接口的USB数据线,把ZX-5DL当成U盘接在计算机上,直接访问U盘的文件(里面只有存储的文件,是CSV格式,用EXCEL打开)。美国DAKOTA超声波测厚仪MX-5DL的传输,用的是随机配备的专用的计算机连接线和USB转接口,接在计算机上,再用可以在官网上下载的专 用软件,导出数据。

Q:非穿透涂层超声波测厚仪可以用高阻抗探头吗?
A:达高特测厚仪非穿透涂层超声波测厚仪,主机没有穿透功能,不建议配高阻抗探头,因为没有效果。

Q:工件表面粗糙度对达高特进口超声波测厚仪的测量值有什么影响?
A:工件表面粗糙度过大,造成探头与接触面耦合效果差,反射回波低,甚至无法接收到回波信号。对于表面锈蚀,耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表面进行处理,降低粗糙度,同时也可以将氧化物及油漆层去掉,露出金属光泽,使探头与被检物通过耦合剂能达到很好的耦合效果。
Q:美国达高特DAKOTA超声测厚仪MX-5已经停产了吗?有替代型号吗
A:进口超声波测厚仪MX-5停产了,新替代型号是ZX-5达高特测厚仪这款。ZX-5比MX-5多了增益可调(有40dB、43dB、46dB、49dB、52dB五档)和测量声速选项(可用作超声波声速仪)。ZX-5 配有Type-C接口(也就是现在大部分主流安卓手机的充电接口),可以用Type-C的数据线给主机供电。

Q:涂层测厚仪和超声波测厚仪是两种不同类型的仪器仪表,有什么共同点呢?
A:涂层测厚仪和超声波测厚仪都属于无损检测仪器,即在非破坏材料的情况下对材料厚度进行厚度测量的仪器,涂层测厚仪和超声波测厚仪都能够通过探头从材料的单面对材料进行接触式测量厚度。从而避免了卡尺、千分尺、量规等需要从双面卡住测量厚度的弊端,发挥了无损检测的优势,从而广泛应用于板材制造,管道防腐,电镀涂装,机械零部件制造,航空航天等重要领域。涂层测厚仪和超声波测厚仪应用在不同领域的材料厚度测量。实际上涂层测厚仪偏重于表面覆层的测量,而超声波测厚仪侧重于壁厚和板厚的基材测量。

Q:用一句话概括来讲什么是超声波测厚仪
A:通过超声波原理,使用双晶探头对内壁腐蚀的管件进行的管壁减薄的测量,以及使用单晶探头对薄壁或多层材料进行的非常精确的壁厚测量。

Q:美国达高特DAKOTA超声测厚仪可以穿透涂层吗?
A:涂层穿透功能是仪器的性能决定的。ZX-3,ZX-5没有穿透功能,ZX-6超声波测厚仪,PZX-7有这个功能。

Q:超声测厚仪的测量方法常用的有哪些?
A:一般测量方法: 
(1)在一点处用探头进行两次测厚,在两次测量中探头的分割面要互为90°,取较小值为被测工件厚度值。 
(2)30mm 多点测量法:当测量值不稳定时,以一个测定点为中心,在直径约为30mm 的圆内进行多次测量,取最小值为被测工件厚度值。 
精确测量法:在规定的测量点周围增加测量数目,厚度变化用等厚线表示。 
连续测量法:用单点测量法沿指定路线连续测量,间隔不大于5mm。
网格测量法:在指定区域划上网格,按点测厚记录。此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。

Q:小径管测厚有什么特殊性吗?
A:工件曲率半径太小,尤其是小径管测厚时,因常用探头表面为平面,与曲面接触为点接触或线接触,声强透射率低(耦合不好)。可选用小管径专用探头(6mm ),能较精确的测量管道等曲面材料。 所以工件曲率半径太小对超声波测厚仪示值是有影响的。

Q:金属厚度超声波测厚仪显示分辨率是啥意思?
A:显示分辨率越高显示精度就越高。0.001高于0.01,金属厚度超声波测厚仪在屏幕上尾数显示的多,精度误差相对就小。

Q:测厚仪ZX-5可以穿透涂层测厚度吗?
A:达高特ZX-5是精密的超声波测量仪器,可单边测量物体的厚度,但没有不去除表面涂层或漆层测量金属基体厚度的功能。显示精度可达0.01mm

Q:超声波测厚仪适合测量什么样的材料?
A:超声波测厚仪适合测量金属、玻璃、塑料、陶瓷以及很多超声波的良导体。只要能以一恒定速度在其内部传播都可测量。另外超声波反射原理测量厚度的仪器均不适合测量层迭材料和复合材料。超声波测厚仪中所使用的超声回波脉冲技术一般用于测量非金属基体材料(例如塑料、木材等)表面上的涂层厚度,而且,该方法属于一种无损测量方法,不会对测量样品造成损坏。超声波测厚仪的探头包含一个超声波换能器,能够发出脉冲并通过涂层。脉冲然后从基体材料反射回换能器并转换为高频电信号。通过对回波波形进行数字化分析,人们可以有效确定涂层的厚度。在某些情况下,利用该仪器还可以测量多层系统中的某一单层厚度

Q:PX-7 PZX-7超声波测厚仪测量时如何操作?要注意什么
A:美国DAKOTA公司的PX-7是精确的超声波测量仪器。与声纳操作原理相同,PX-7可以测量不同材料的厚度,显示精度可达土 0.001mm。为避免接触面有空气层,必须使用耦合剂,通常一滴即可。然后将探头 紧密贴在测试物体的表面,应显示6-7个竖条及一个数值。如果声速设置正确, 显示值应为材料的厚度。如果显示少于5个竖条或读数不稳定,先检查是否充分 耦合,探头是否放平。如果还不稳定,可能需要更换探头。探头放在测量材料表 面时,每秒可进行4次测量。移走探头,显示最后一次测量值。有时,探头移走时,会带走一层耦合剂,这样测量值会时大时小。可以明显 观察到探头在位时,有一个读数;探头移走时,又有一个读数。
测量表面准备
测量表面的开头和粗糙程序非常重要。粗糙不平的表面会限制超声波穿过材 料,导致测量不稳、不可靠。测量表面应清洁、无细小颗粒、灰尘等,这些物质 会导致探头不能很好地接触测量面。应使用铁刷或砂纸以及砂轮等。对于特别粗 糙的表面如铸铁,很难测量,因为会造成声速发散。粗糙的表面除了给测量带来 困难,还会增加探头的磨损。

Q:进口超声波测厚仪的主要测量方法有什么区别?
A:超声波测厚仪主要是用来测量钢板,钢管等基材的厚度而不是测量涂层和镀层的厚度。超声波测厚仪的其他称呼:超声测厚仪(简称UT),超声波测量仪,壁厚测量仪,钢板测厚仪等。而超声波测厚仪精度以mm为单位,显示分辨率一般为:0.1,0.01,0.001mm等精度,超声波测厚仪的量程一般为0.75-300mm,特殊的在0.15-20mm;3-500mm。超声波测厚仪的原理:探头发射的超声波脉冲到达被测物体并在物体中传播,到达材料分界面时被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。适合测量所有导声材料,如钢、铁、金属,塑料、陶瓷、有机玻璃等超声波的良导体。 

超声波测厚仪进口或是国产,目前主流的有两种: 

一种是穿越涂层测厚(回波-回波模式):无需清除被测物体表面的油漆,塑料等附着物即可测量基体厚度,主要用于油田防腐管道测量,船舶,容器测量。 

另一种是直接测量基体厚度(界面-回波模式),主要用于测量裸露的基材,适用于机械加工件的测量。随着科技的发展,超声波测厚仪也出现一些既可以测量基材厚度又可以测量涂层厚的超声波测厚仪。

Q:温度对达高特测厚仪测量有影响吗?
A:一般固体材料中的声速随其温度升高而降低,有试验数据表明,热态材料每增加100°C,声速下降1%。对于高温在役设备常常碰到这种情况。应选用高温专用探头(300-600°C),切勿使用普通探头。 

Q:PX-7超声波测厚仪RS232 接口怎么用?
A:PX-7带有RS232接口,可使用附件中的电缆,与计算机相连。
1、 将电缆接入仪器底部的2针接口及计算机上的9针接口。
2、 进入测量数据存储软件
3、 测量后,按SEND键将测量数据传输入计算机。

Q:达高特超声波测厚仪一点校准法如何操作?
A:为保证测量精度,必须设置正确的声速。不同材料,声速不同。一点校准法是最简单常用的校准方法。设定声速的两种方法如下:注意:该步骤需要一个所要测量的特定材料的样块,已知厚度。
1、开机
2、滴一滴耦合剂至样块。
3、使探头紧贴样块表面。应显示厚度值(可能不正确),所 有的竖条应都显示。
4、读数稳定后,移走探头。如果厚度值有变化,重复步骤3
5、按CAL键,IN或MM符号应闪动。
6、使用上下箭头键调节厚度值至样块厚度。
7、再按一次CAL键,IN/u S或MM应闪动,仪器显示根 据厚度值计算出的声速值。 

Q:达高特DAKOTA超声波测厚仪穿透涂层测厚度的原理:
A:钢中纵波声速具代表性的为5900m/s(0.2320in/us),但是在漆层或类似涂层中声速一般低于2500m/s(0.1000in/us)。常规超声设备在测量带漆层金属的总厚度时将错误地以钢的声速测量涂层,这意味着涂层将显示至少2.35倍(两种声速的比值)其真实厚度的值。在涉及厚涂层的情况下,由涂层引入的这种误差可以为总厚度测量的很大一部分。这个问题的解决方案是以这样一种方法----从测量中将涂层成分去除----来测量或计算厚度。

回波―回波测量简单地应用了在两个相邻底面回波间的时间间隔的成熟技术,这个时间间隔代表了透过检测材料的声波的连续往返行程时间。在那些带涂层金属的情况中,这些多次回波只能发生在金属中而不是涂层中,因此任何一对回波的间隔(底面回波1到2、底面回波2到3等),只代表了已去除涂层厚度后的金属厚度。透过涂层测量要使用一个专利软件来确定在涂层中一个往返行程代表的时间间隔。该时间间隔用于计算和显示涂层厚度,并且通过从总测量值中减去该时间间隔,仪器也能计算和显示金属底层厚度。

Q:超声波测厚仪探头直径有几个选择?
A:常规探头直径为φ10mm,另外还可以选择φ6mm和φ12mm。

Q:超声波测厚仪可以测聚氨酯厚度吗?

A:是需要用非金属测厚仪才可以。普通的测厚仪,只能测金属和比较好的塑料,玻璃之类的厚度。聚氨酯的厚度估计测不了. 首先你要明白超声波测厚仪是根据声速回弹法测量厚度的,所以他只能测量单一物质的厚度,如果是混合料就测不了了。 超声波主要功能 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度; 可配备多种不同频率、不同晶片尺寸的探头使用。

Q:达高特测厚仪适用于哪些行业?
A:超声波测厚仪指的是使用超声波在介质里面的脉冲反射对物体厚度测试的仪器,这种仪器通常是由主机与探头两部分构成的,其应用范围十分的广泛。超声波测厚仪因为超声波处理非常的简洁,它对金属和非金属材料的厚度,同时具有优异的指向性,超声技术测量金属,不仅迅速也十分的准确,有利于环境保护,特别是在只许可一个侧面可按触的场合,更能显示其优越性,超声波测厚仪广泛用于各种板材、管材壁厚、锅炉容器壁厚及其局部腐蚀、锈蚀的情况,因此对冶金等各工业部门的产品检验,对设备安全运行及现代化管理起着重要的功能。

Q:在使用测厚仪时如果选错声速对测量结果是怎样影响?
A:声速选择错误会导致测量结果的误差,所以在测量工件前,根据材料种类预置其声速或根据标准块反测出声速。当用一种材料校正仪器后(常用试块为钢)又去测量另一种材料时,将产生错误的结果。要求在测量前一定要正确识别材料,选择合适声速。
