超声波测厚仪ZX-6/ZX-6DL

美国DAKOTA公司在ZX-6和ZX-6DL超声波测厚仪是MMX-6/MMX-6DL的升级版,具有回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。
符合NIST和MILSTD- 45662A标准。

在线咨询 价格咨询
13818683556
超声波测厚仪ZX-6/ZX-6DL产品详情

超声波测厚仪ZX-6/ZX-6DL

美国DAKOTA公司在ZX-6和ZX-6DL超声波测厚仪是MMX-6/MMX-6DL的升级版,具有回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。
符合NIST和MILSTD- 45662A标准。

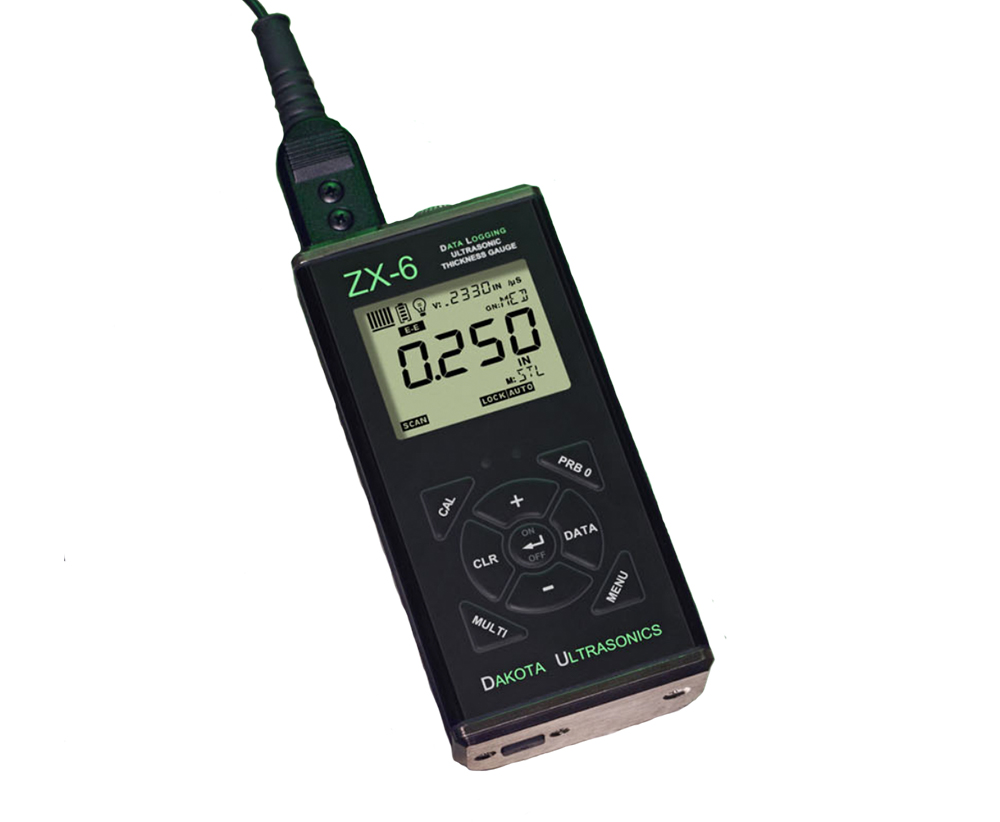

 超声波测厚仪ZX-6

超声波测厚仪ZX-6/ZX-6DL特点

- 120MHz FPGA时序电路设计
- 150v方波脉冲发生器
- 脉冲-回波测量模式和回波-回波(穿透涂层)测量模式
- 40~52dB可调增益,以3dB为步长,可选超低、低、中、高、超高五档
- 时间相关增益(TDG)
- 可选择手动或自动探头校零
- 低温定制液晶显示屏(-30℃)
- USB Type-C数据接口
- 32M闪存内部数据存储器(ZX-6DL)
- IP65防护等级  超声波测厚仪ZX-6/ZX-6DL

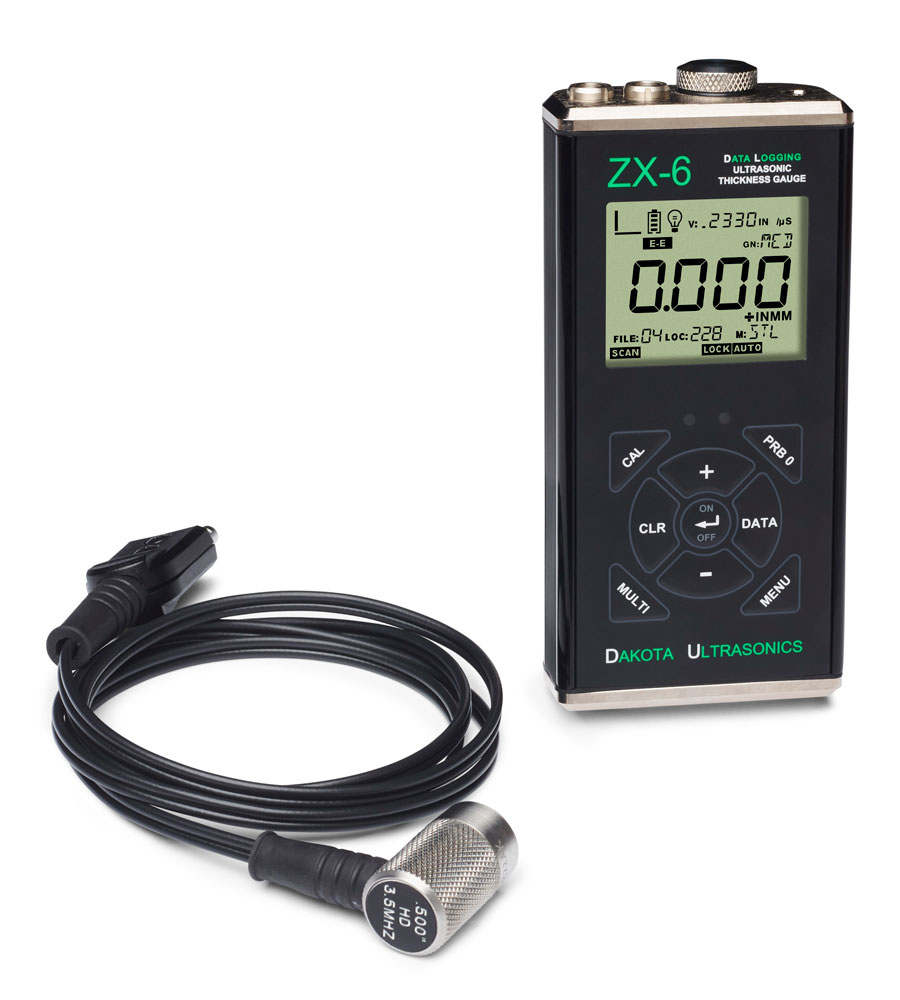

超声波测厚仪ZX-6DL

 超声波测厚仪ZX-6/ZX-6DL技术参数

测量
 脉冲-回波(P-E)模式测量范围:0.63~914.4mm(钢)
回波-回波(E-E)模式测量范围:2.54~152mm
涂层范围0.0254~1.905mm,取决于材料、探头频率和直径
单位:英制和公制
分辨率:0.01mm
声速范围:305~18542m/s
脉冲重复频率:200Hz
显示刷新频率:10Hz
增益:40~52dB,步进3dB
时间相关增益( TDG ) : 根据所选探头和频率,可用于脉冲-回波和回波-回波模式

显示
多功能7段4位半数字液晶显示器,数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区,用于显示信息和数值
附加的图标表示功能和模式
可选择背光(开/关/自动),可选择亮度(低/中/高)
条形读数稳定性/重复性指示

功能
 探头校零:手动和自动校零
 探头直径:可选择探头直径以提高线性
 高速扫描模式: 显示扫描期间的zui小读数,扫描频率为100Hz
差值模式:显示测量值和输入的标称值的差值
 报警模式:上下限声光报警
 声速测量模式:用于球化率的测量

探头
频率范围:1~10MHz
双晶探头
LEMO接口,1.2米探头线
可定制用于特殊应用的探头

存储
可存储40组,每组250个数据,共10000个数据(ZX-6DL)

其他
键盘:防水防油密封按键膜,九个触感反馈按键
电源:标配为两节5号碱性电池 ,可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电。
尺寸:63.5x131.3x31.5mm
重量:312g(含电池)
操作温度:-30~75℃
外壳:挤压铝制外壳,底盖为镍板镀铝,环保封装
包装:ABS工程塑料箱
出厂证书:工厂校准可追溯到NIST和MILSTD-45662A标准

 超声波测厚仪ZX-6DL

超声波测厚仪ZX-6/ZX-6DL常用探头

型号 频率 探头晶片直径 探头防磨面直径 测量范围 说明
PT-102-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm
穿透模式:2.54~25.4mm
标准高阻抗探头
PT-101-2700 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径高阻抗探头
PT-101-2000 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管径探头
PT-104-0000 1.0MHz 12.7mm 15.88mm 3.8~50.8mm(铸铁中) 铸铁探头
PT-104-9700 3.5MHz 12.7mm 15.88mm 2.5~100mm
穿透测量3.2~100mm
涂层厚度zui大可达1.9mm
大范围高阻抗探头
PT-102-3300 7.5MHz 6.35mm 9.53mm 0.63~152mm 超薄探头
PT-104-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高阻抗探头
PT-104-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚探头
PT-042-2700 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高温高阻抗探头,zui高340℃
PT-042-2000 5.0MHz 6.35mm 9.53mm 1.0~152mm 标准高温探头,zui高340℃
PT-044-2700 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温高阻抗探头,zui高340℃
PT-044-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚高温探头,zui高340℃
PT-212-2001 5.0MHz 6.35mm 9.53mm 1.0~152mm 超高温探头,zui高480℃
PT-214-2001 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚超高温探头,zui高480℃

注:测试高温表面时需用高温耦合剂在穿透模式下,高阻抗探头会有更好的表现
