EXTECH 461950 是一款 1/8 DIN 面板转速表，具有 5 至 99,990rpm 的连续准确读数。它测量旋转电机速度、移动风扇、泵、齿轮、螺旋桨装置。2 种传感器拾取类型可供选择：接近传感器 - 0.1 in.（3 mm） 目标距离，范围高达 36,000rpm （600Hz）;光电传感器-0.4 in.（10 mm） 目标距离，范围高达 6,000rpm （100Hz）。1/8 DIN尺寸。由 115/230VAC 50/60Hz 供电。

测量 5 至 99,990rpm 的转速，微处理器石英晶体精度为 0.05%

大型 LED 显示屏更新 1/秒 （ >60rpm）

独特的设计允许对单孔齿轮或圆盘进行转速测量，无需特殊齿轮

当铁质物体（螺柱）经过传感器时，测量脉冲

可选的接近传感器和光电传感器

461950面板安装型转速表可持续且测量5-99,990rpm的读数。
测量电动机的旋转速度，风扇，泵，齿轮，螺旋桨装置的转速。 2种传感器类型的选择：接近传感器-3毫米（0.1英寸）的目标距离，范围高达36,000rpm（600Hz）； 光电传感器-目标距离为0.4英寸（10毫米），大范围为6,000rpm（100Hz）。 1/8 DIN尺寸。
产品特点：
• 配有大型LED显示屏，更新速度1/sec (rpm<60)
• 允许对一孔齿轮或者圆盘的rpm进行测量，消除对特殊齿轮的需要
• 当黑色金属物体（双头螺栓）通过近距离传感器时，可以测量脉冲
• 有两种传感器拾取类型可供选择：
（都包含6英尺/1.8m电缆）近距离传感器：0.1"(3mm) 目标距离，量程高达36,000rpm (600Hz)；
配有光电传感器：0.4" (10mm) 目标距离，量程高达6000rpm (100Hz)
• 1年质保
技术规格：

面板仪表安装：
1. 461950 型号的尺寸如下:
仪表: 3.78 x 1.89 x 4.33&rdquo; (92 x 42 x 90 mm)
边框: 3.78 x 1.89 x 0.2&rdquo; (96 x 48 x 5.1 mm)
2. 仪表切口尺寸如下: 3.62 x 1.77" (92 x 45 mm).
3. 转速计符合标准的 1/8 DIN 切口尺寸。仪表侧面提供了所需的安装五金件。安装支架上的螺丝应紧固到面板背面上(避免过紧造成仪表外壳弯曲)

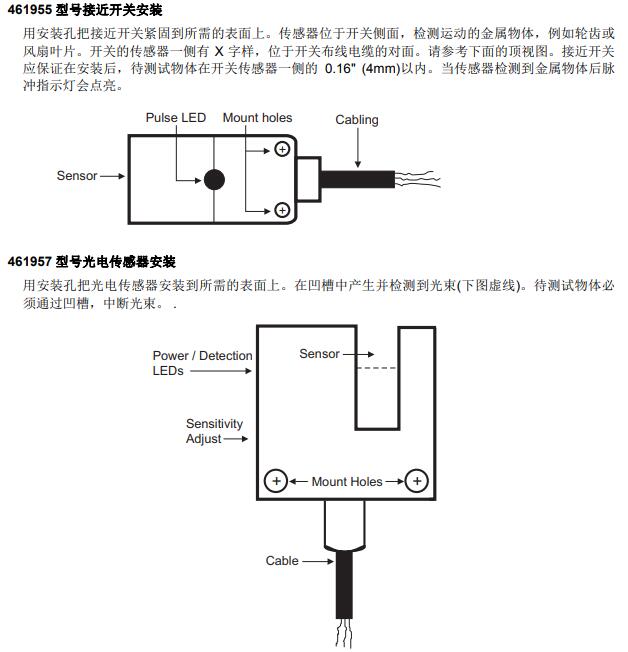

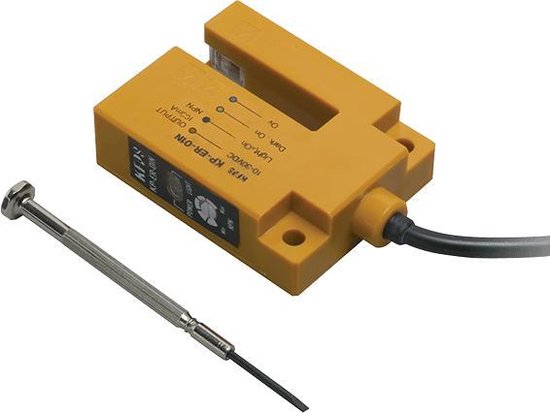

光电传感器Extech 461957

Extech 461957 是一款光电传感器。该产品适用于 461950 面板转速仪。它的测量范围高可达 6000 rpm (100 Hz)，目标距离为 1 厘米。

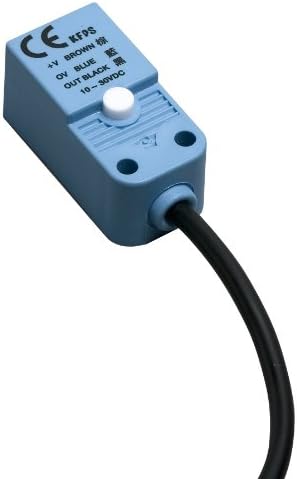

近距离传感器Extech 461955

Extech 461955 是一款与 461950 面板安装转速计配合使用的近距离传感器。461955 的目标距离为 2.5 mm，可支持高 36,000 rpm (600 Hz) 的转速。产品配有 1.8 m 长的电缆。

EXTECH 461950 PANEL TACHOMETER

The 461950 is a 1/8 DIN Panel Tachometer that has continuous & accurate readings from 5 to 99,990rpm. It measures rotational motor speed, moving fans, pumps, gears, propeller devices. Choice of 2 sensor pickup types: Proximity sensor-0.1 in. (3 mm) target distance, range up to 36,000rpm (600Hz); Photoelectric sensor-0.4 in. (10 mm) target distance, range up to 6,000rpm (100Hz). 1/8 DIN size. Powered by 115/230VAC 50/60Hz.

Measure rpm from 5 to 99,990rpm with microprocessor quartz crystal accuracy of 0.05%

Large LED display updates 1/sec ( >60rpm)

Unique design permits rpm measurements of a one-hole gear or disk, eliminating the need for special gears

A pulse is measured when a ferrous object (stud) passes by the sensor

Optional proximity and photosensors
