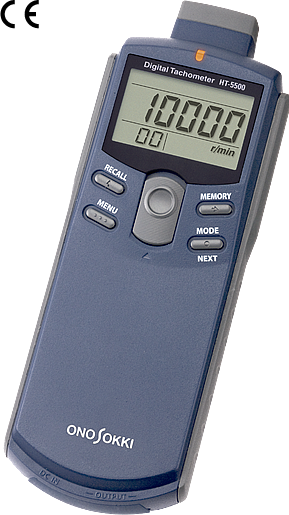

日本小野手持式转速表HT-5500

日本小野HT-5500转速表汇集了转速测量领域里zui先进的技术,外壳设计精湛,功能齐全,既能进行接触式的,也能进行非接触式的测量。使用极为方便,是一台理想的高性能、zui先进的手握式数字转速表。
测量项目有:转速(r/min、r/s)、累计转速(计数)、圆周线速度 (m/min接触或非接触、mm/s接触式)、周期(ms)等。

在线咨询 全国热线
13818683556
产品详情

日本小野接触与非接触式数字手持式转速表HT-5500

HT-5500 汇集了转速测量领域里zui先进的技术,外壳设计精湛,功能齐全,既能进行接触式的,也能进行非接触式的测量。使用极为方便,是一台理想的高性能、zui先进的手握式数字转速表。
测量项目有:转速(r/min、r/s)、累计转速(计数)、圆周线速度 (m/min接触或非接触、mm/s接触式)、周期(ms)等。
也可输出模拟和脉冲信号(标准配置)。模拟信号输出可用来接笔式记录仪记录测量数据等,脉冲信号可用来接FFT分析仪作跟踪分析用。
测量范围从6.0 r/min(低转速域)到99,999 r/min(高转速域),是一台量程宽、功能全的手握式转速表。


日本小野手持式转速表HT-5500的特长

  1. 转速测量范围为 6.0 ~ 99999 r/min -覆盖低速域和高速域的宽量程
    ■ Lo 量程    6.0 ~ 600.0 r/min (小数点后保留一位)
    ■ Hi 量程     6 ~ 99999 r/min

  2. 接触和非接触测量兼顾的两用型

  3. 有记忆存储功能,zui多可保存20个数据

  4. 即使是非接触测量,只要设置好被测旋转物的直径,就可测量圆周线速度 (用接触方式测试时,测量探头须换上接触式圆周线速度测量环KS-100/200)

  5. 能累计转速(接触式:每转一圈计一个脉冲;非接触式:每接收一个反射信号计一个脉冲,累计到99999个)

  6. 模拟输出与脉冲输出为标准规格
    ■模拟输出    0~1V/0 ~ F.S.( F.S.可任意设置)、10bit D/A转换
    ■ 脉冲输出     Hi: 大于+4.5V 、 Lo : 低于+0.5V

  7. 可使用AC交流电源 (用AC适配器 PB-7090)

  8. 带峰值保持功能 (能显示转速、周期、圆周线速度的zui大值和zui小值)

日本小野手持式转速表HT-5500的技术参数:

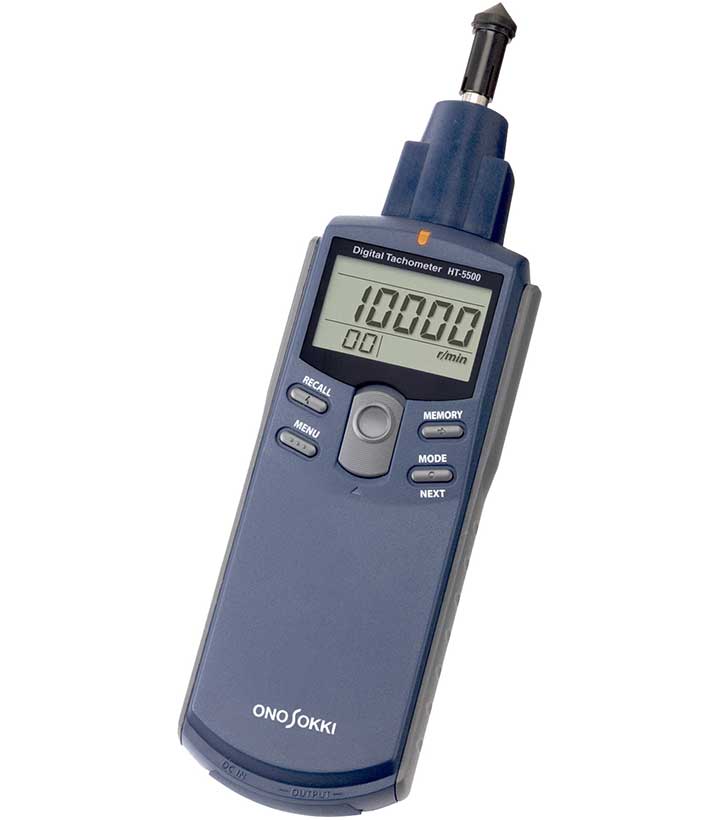

测量方式可见光的光电反射或接触方式 (须安装接触式探头适配器HT-0502)
测量单位 r/min、r/s (转速)
m/min (圆周线速度)
COUNT (累计数)
ms (周期)
测量范围 非接触方式 接触方式 r/min ( Lo 量程 ) 6.0 ~ 600.06.0 ~ 600.0r/min ( Hi 量程 ) 6 ~ 99999 r/min6 ~ 20000 r/minr/s0.10 ~ 999.99 r/s0.10~400.00 r/sm/min0.6 ~ 9999.9 m/min0.6 ~ 400.0 m/minCOUNT0 ~ 99999 COUNT0 ~ 99999 COUNTms0.6 ~ 9999.9 ms2.5 ~ 9999.9 ms
反射光测量距离20 ~300 mm
显示部分 液晶显示5位、带背景照明
测量间隔 1秒+1周期以内
(当被测转速降至60r/min以下时,zui大测量时间为周期的二倍)
数据显示的刷新间隔 约1秒
测量精度 显示值(*)×(±0.02%)=±1位
* 显示值为不带小数点的计数值
(注)◆圆周线速度的测量精度由被测旋转体的转速所决定。 ◆上述测量精度为非接触测量方式,且不包括测量时手抖动的误差。当测量方式为接触方式时,测量探头打滑对精度也会产生影响。
峰值保持功能 zui大值(MAX)和zui小值(MIN)
记忆储存功能 zui多可储存20个数据
溢出功能当测量值超出测量范围时,有溢出(ERROR记号)显示
转速上限警告功能当转速测量值超出预先设定的上限值时,有上限警告(↑记号)显示
圆周线速度的运算功能根据预先设定被测物体的直径(mm)通过所测的转速,
运算出被测物的圆周线速度(非接触方式)当测量方式为接触方式时,
可用附属的圆周测速环 KS-100/200 直接测量
累计运算功能对输入信号的脉冲进行累计计数
周期测量功能测量输入脉冲的周期(但当被测输入脉冲的周期低于1秒时,取其平均值)
模拟输出输出电压:0~1V/0~满量程 (全量程可任意设置)
变换方式:10bit D/A变换
直线性:±1 %/满量程
输出信号刷新时间:小于50ms+1个周期的时间
温度稳定性:±0.05%/满量程/℃ (零点与量程)
设定误差:±0.5%/满量程
负载阻抗:大于100kΩ
脉冲输出输出电压: Hi电平 大于+4.5V ;Lo电平 小于+0.5V
输出电平的逻辑理论:正逻辑
负载阻抗:大于100kΩ
使用温度范围0 ~+40℃
保存温度范围-10℃~+50℃
电  源7号干电池(1.5V)×4节,
或采用专用AC交流电源适配器 PB-7090(选购件)
电池寿命大于32小时(背景照明OFF时)、8小时(背景照明ON时)
电池不足的警告显示当电池电压降至约4.5 V以下时,会出现电池不足的警告(LOW记号)显示。
外形尺寸66(W) × 180.5(H) × 47.5(D) mm (本体)
66(W) × 237.2(H) × 57.5(D) mm (包括接触式探头适配器)
重   量(包括干电池)約 220 g (本体)
約 282 g (包括接触式探头适配器)
附属品

HT-0502 接触式探头适配器×1
 KS-300 转速探头×1
KS-200 圆周测速环×1
反射薄膜片×1 张 (可分割成12mm见方25小块)
7号干电池×4节
便携提箱×1个

使用说明书(功能介绍说明,基本操作说明)×1

价  格请与本公司在各个或地区的代理商联系。
选购件PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)
HT-011 反射薄膜片 (1套10张)
HT-0521B 测量夹具 (与HT-0522 磁性表架配套使用)
HT-0522 磁性表架 (与HT-0521B 测量夹具配套使用)
LA-0203D 测量三脚架
KS-100 圆周测速环 (用于测量圆周线速度,单位:mm/s)
KS-200 圆周测速环 (用于测量圆周线速度,单位 :m/min)
KS-300 转速测量探头 (圆锥形橡皮探头用于测量转速 )
KS-700 中继接头 (用来加长转速测量探头KS-300的长度)

*1: 使用DS-2000系列测量单元时精度要低于使用DS-3000系列测量单元。
*2: 使用本功能需要硬件选配件(VN1610 CAN信号接口)


日本小野手持式转速表HT-5500的选购件


HT-011
反射薄膜片(每套10张)
KS-100
圆周测速环
KS-200
圆周测速环
LA-0203D
测量三角架
KS-300
转速测量探头
KS-700
中继接头
HT-0521B + HT-0522
磁性表架及测量夹具
 PB-7090 AC电源适配器
